[진동시험기]Shaker 용량 계산 방법 (Capacity Calculation)

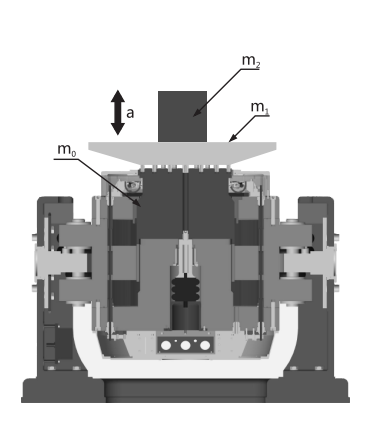

위 그림은 진동시험기(Shaker, Electro Dynamic Vibration)의 단면을 나타낸 그림입니다. 진동 시험기는 고가의 장비 이므로 사용자의 사용 목적에 맞춰 적절한 용량(힘)의 장비를 구입하는 것이 중요 합니다.



하단의 리스트는 용량 계산에 필요한 값들 입니다.



• F = (m0 + m1 + m2 + mx) x a
• F = Force(N or kgF)
• m0 = Armature 무게
• m1 = 지그, 헤드 익스팬더, 슬립테이블 무게 (Fixture, Head Expander, Slip Table)
• m2 = 시편 무게 (DUT)
• mx = Bolts, Thermal Barrier 등 기타 무게
• a = 가속도



진동 시험기의 용량 결정은 기본적으로 뉴턴의 제2 법칙 운동의 법칙 F = MA에 의해 결정 됩니다.







[진동시험기]Shaker 용량 계산 예제 (Example)



예제 계산을 위해 사용자가 원하는 조건은 아래와 같다고 가정 하겠습니다.



• 시편의 무게(m2) = 35kg
• 시험 최대 가속도 = 196m/s^2
• 아마추어 무게(m0) = 30kg
• Head Expander + 지그(m1) = 45kg



위 조건을 구현하기 위해 필요한 힘은 아래와 같습니다.



F = (30 + 45 + 35) x 196 = 21,560 N



21,560N은 최소 유지해야 하는 힘으로 진동 시험기에 무리가 갈 수 있으므로 1.3 배 크기의 힘의 제품이 최소 필요 합니다.



21,650 x 1.3 = 28,028N



팜테크의 ES-30-370 의 Sine Force 는 30kN으로 위 조건에 맞추면서 동시에 가장 작은 용량으로 비용면에서도 효율적인 상품입니다.



참고로 진동 시험기 용량 별 아마추어, 지그, HE, Slip Table의 무게가 변경되므로 판매자와 논의 후 용량을 결정하여야 최적의 선택을 진행할 수 있습니다.
