[진동시험기] 헤드 익스팬더란(Head Expander)?

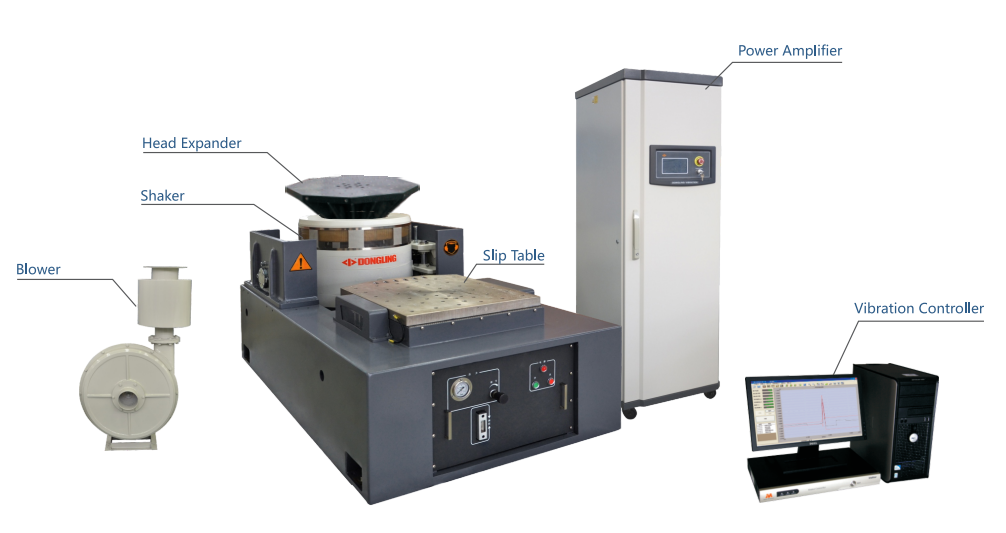

진동 시험기의 헤드 익스팬더는 위 그림과 같이 Z축 방향으로 가진을 할 때 지원하는 도구 입니다. Head Expander의 주 목적은 아마추어 표면의 직경 보다 시편이 큰 경우 이를 보완하기 사용됩니다.







[진동시험기] 헤드 익스팬더란(Head Expander) 종류 및 특징



헤드 익스팬더는 형태에 따라서 아래와 같이 분류 됩니다.



• Round Head Expander
• Square Head Expander





위 와 같은 설계를 가지는 이유는 사용 주파수를 최대한으로 가져가기 위함입니다. 팜테크에서 제공하는 Head Expander는 일반적으로 최대 2000Hz에서 크기가 커질 수록 최대 주파수 범위는 줄어 듭니다.



아마추어 표면 직경에 따라 사용할 수 있는 Head Expander의 사이즈의 범위가 결정됩니다.



원형의 경우 장점은 동일 mm x mm 로 비교할 경우 가격이 저렴하고 사용 주파수 범위가 큼니다. 단점은 원형이기 때문에 사각형에 비해 사용할 수 있는 공간이 적습니다. 사각형의 장단점은 원형의 장단점에 반대로 생각하시면 됩니다.
