왜 기존 측정 장비로는 ANC와 블루투스 히스를 잡지 못하는가

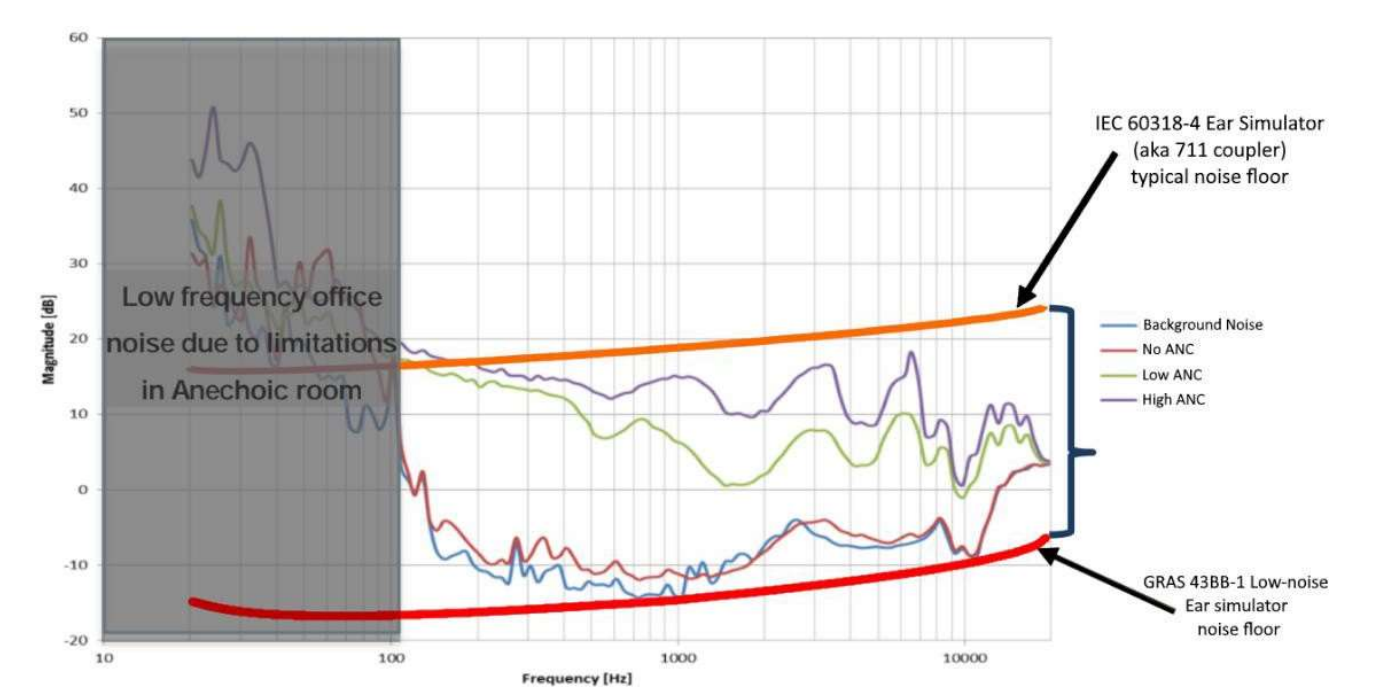

ANC Hiss 소음 측정 범위, 43BB-1, 711 노이즈 플로어, 팜테크





ANC(액티브 노이즈 캔슬링)나 블루투스 헤드폰을 조용한 환경에서 착용하면 ‘쉬이이’ 하는 전자회로 기인 잡음, 즉 히스 노이즈가 들리는 경우가 많다. 사람의 귀는 이 소리를 비교적 민감하게 인지할 수 있지만, 일반적인 음향 측정 장비는 이를 거의 측정하지 못한다. 그 이유는 표준 귀 시뮬레이터인 IEC 60318-4(일명 711 커플러)와 일반 측정 마이크의 자체 잡음 바닥이 약 20 dBA 수준으로, ANC나 블루투스 회로에서 발생하는 히스 노이즈(대개 10~15 dBA 또는 그 이하)보다 더 크기 때문이다.



결과적으로 측정 시스템 자체의 소음이 실제로 측정하고자 하는 히스 신호를 덮어버리게 되며, 그래프상에서는 신호가 없는 것처럼 보이게 된다. 그래서 청취자는 분명히 히스를 듣고 있음에도, 기존 측정 시스템으로는 이를 객관적으로 수치화하거나 주파수 특성으로 분석하는 것이 불가능에 가깝다.





KEMAR와 저잡음 귀 시뮬레이터를 이용한 해결 방법

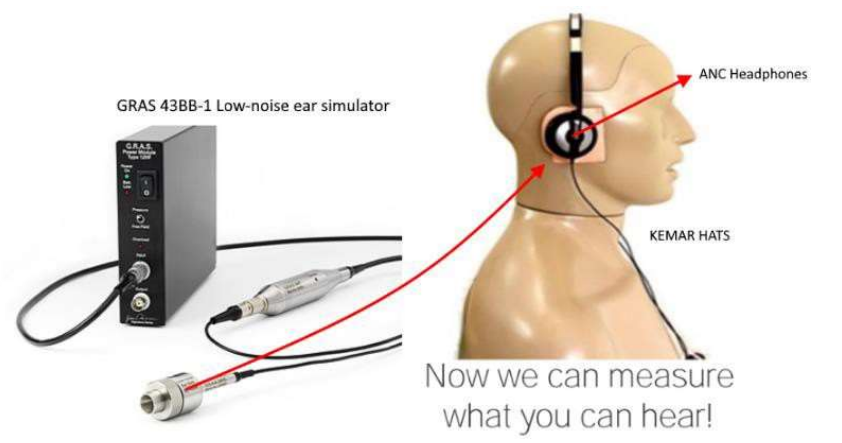

KEMAR, 43BB-1, 711 coupler, ANC 노이즈 측정, 팜테크



이 문제를 해결하기 위해 GRAS는 43BB-1이라는 저잡음형 711 스타일 귀 시뮬레이터를 개발했으며, 이 장치는 약 10.5 dBA 수준의 매우 낮은 노이즈 플로어를 가진다. 이 43BB-1을 KEMAR HATS(머리 및 상체 시뮬레이터)에 장착하면, 실제 사람의 귀 형태와 음향적 특성을 재현하면서 동시에 극히 작은 히스 노이즈까지 측정할 수 있는 시스템이 된다.



실제 측정 그래프를 보면, 일반 711 커플러의 노이즈 바닥 아래에 숨어 있던 ANC 히스 신호들이 43BB-1의 낮은 노이즈 바닥 위로 뚜렷하게 드러나며, ANC 모드에 따른 히스의 크기나 주파수 분포 차이까지 분석할 수 있다. 이 구성은 ANC 회로와 블루투스 오디오 경로의 전기적 잡음 품질을 객관적으로 비교하고, 사람이 실제로 느끼는 ‘조용함’과 측정 결과를 직접적으로 연결할 수 있게 해주는 핵심적인 측정 플랫폼이라 할 수 있다.







해당 내용과 관련해서 팜테크에서 시스템 솔루션을 제공하고 있습니다.  관심 있으시면 아래 홈페이지 또는 연락처를 통해 문의 주시면 됩니다. :)
