장갑차 소음 및 진동 테스트 컨퍼런스 발표 자료 요약

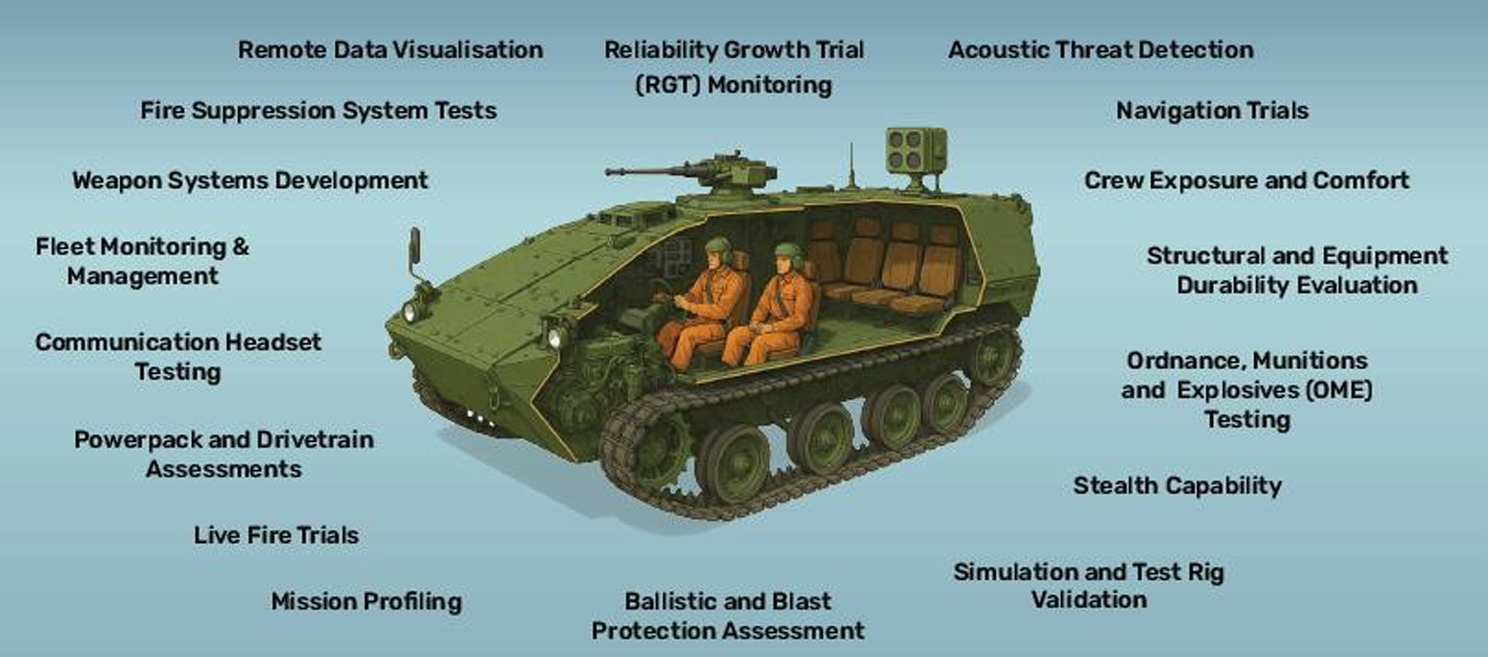

팜테크 - GRAS 장갑차 내부 소음 측정





이 자료는 장갑차 내부의 소음 및 진동이 승무원의 건강, 안전, 그리고 임무 수행 능력에 미치는 심각한 영향을 설명하고, 이를 해결하기 위한 정밀 측정의 필요성과 관련 규정, 테스트 절차를 상세히 다루고 있습니다.





팜테크 - GRAS 장갑차 내부 소음 측정

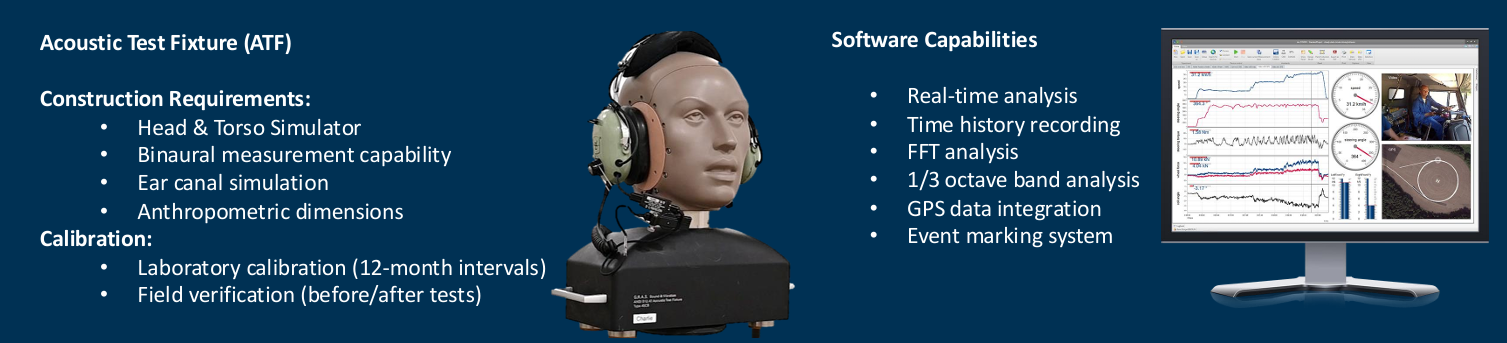

팜테크 - GRAS Head & Torso 45BB 마이크로폰 및 분석 소프트웨어





1. 장갑차 소음 문제의 심각성
   • 승무원 건강 위협: 장갑차 내부 소음은 고속 주행 시 118 dB(A)를 초과할 수 있으며 , 이는 소음성 난청(NIHL)의 주요 원인이 됩니다. 영국에서는 약 30만 명의 퇴역 군인이 청력 손실로 고통받고 있습니다. 이는 승무원의 건강과 안전에 직접적인 위협입니다.
   • 임무 효율성 저하: 소음은 승무원의 피로와 스트레스를 가중시키고 , 의사소통을 방해하여 전술적 상황 인식과 의사 결정 능력을 저하시킵니다. 소음 레벨이 90 dB에 이르면 승무원 효율은 약 50%까지 급격히 떨어집니다.
   • 실제 사례 (Ajax 장갑차): 영국 육군의 신형 Ajax 장갑차 프로그램은 과도한 소음과 진동 문제로 인해 300명 이상의 군인이 청력 손상 위험에 노출되었고, 결국 사업이 중단되는 사태를 맞았습니다. 이는 정밀한 측정과 검증의 실패가 초래한 결과입니다.
2. 관련 규정 및 표준
   • 장갑차 소음은 국제 표준(EU Directive 2003/10/EC) , 국가 규정(영국 CNAWR 2005) , 그리고 군사 표준(NATO STANAG, MIL-STD, DEF STAN)의 엄격한 통제를 받습니다.
   • 특히 영국 국방 표준인 DEF STAN 23-015 Part 03 (소음)은 육상 시스템의 소음 요구사항, 설계, 시험 및 인증 절차를 구체적으로 명시하고 있습니다.
   • 이 표준들은 소음 노출에 대한 구체적인 기준치(Action/Limit Values)를 제시합니다.
     • 하위 조치 기준 (LEAV): 80 dB(A) / 135 dB(C)
     • 상위 조치 기준 (UEAV): 85 dB(A) / 137 dB(C)
     • 노출 한계 기준 (ELV): 87 dB(A) / 140 dB(C)
3. 소음 측정 및 평가 절차
   • 인증을 위해서는 실제 운용 환경을 대표하는 조건에서 정밀한 측정이 필수적입니다.
   • 측정 항목
     • 연속 소음: 차량의 속도, 지형, RPM 등 다양한 조건에서 승무원 위치별 소음 레벨(LAeq​)을 측정합니다.
     • 충격 소음: 무기 발사 등 순간적으로 발생하는 높은 압력의 소음(LCpeak​)을 측정하여 청력 손상 위험을 평가합니다.
     • 음성 명료도: 통신 장비를 사용하는 상황에서 배경 소음을 포함하여 음성 전달 지수(STI) 또는 운율 변형 시험(MRT)을 통해 의사소통의 효율성을 평가합니다.
   • 측정 장비: 모든 측정에는 BS EN 61672-1:2013을 준수하는 Class 1 등급의 정밀 소음계(SLM)와 관련 장비 사용이 요구됩니다.

팜테크 - 소음으로 인한 건강 문제





---



팜테크 사의 GRAS 마이크로폰의 필요성







발표 자료는 장갑차 소음 문제를 해결하고 엄격한 군사 표준을 충족시키기 위해 GRAS(Sound & Vibration)의 고정밀 마이크로폰 및 음향 센서가 왜 필수적인지를 명확하게 보여줍니다.



1. 규정 준수를 위한 고정밀 측정: DEF STAN과 같은 군사 표준은 매우 엄격한 소음 한계치를 규정하고 있으며, 이를 준수하려면Class 1 등급의 정밀 측정 장비가 반드시 필요합니다. GRAS는 이러한 고정밀 측정 시스템의 핵심 구성 요소인 마이크로폰을 전문적으로 생산합니다. 장갑차의 넓은 동적 범위(20 dB ~ 140 dB 이상)와 주파수 범위의 소음을 정확히 측정하기 위해서는 GRAS와 같은 전문가용 센서가 필수적입니다.
2. 극한 환경에서의 신뢰성 및 내구성: 장갑차 내부는 극심한 온도 변화, 충격, 진동이 발생하는 혹독한 환경입니다. 이러한 환경에서 안정적인 성능을 보장하기 위해서는 내구성이 뛰어난 장비가 요구됩니다. 발표에서는 콘덴서 마이크로폰의 내구성을 의제로 다루고 있으며 , GRAS는 국방 및 항공우주 분야의 혹독한 조건을 견딜 수 있도록 설계된 견고한 마이크로폰과 센서를 제공합니다.
3. 특수 목적 측정 솔루션 제공: 장갑차 소음 평가는 단순한 소음 레벨 측정에 그치지 않습니다.
   • 충격 소음 측정: 무기 발사 시 발생하는 140 dB 이상의 매우 높은 피크 음압을 왜곡 없이 측정하려면 특화된 마이크로폰이 필요합니다. GRAS는 이러한 고음압 충격파 측정에 최적화된 솔루션을 제공합니다.
   • 음성 명료도 평가: 통신 헤드셋의 성능을 평가하기 위해서는 사람의 머리와 귀의 음향 특성을 모사한 음향 테스트 픽스처(ATF) 또는 HATS(Head and Torso Simulator)가 사용됩니다. GRAS는 이러한 ATF와 여기에 내장되는 정밀 이어 시뮬레이터, 마이크로폰 분야의 세계적인 선두 주자입니다.

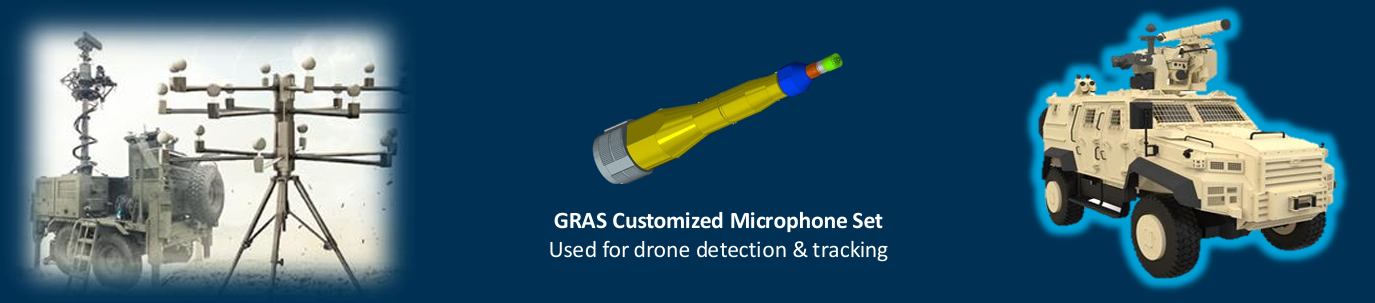

   • 음원 탐지: 드론이나 저격수 위치를 소리로 탐지하는 시스템에는 고도로 맞춤화된 마이크로폰 배열(Array)이 사용됩니다. GRAS는 이러한 특수 목적의 맞춤형 마이크로폰 세트를 제공하여 국방 기술 발전에 기여합니다.



결론적으로, 장갑차의 소음 문제는 승무원의 생명과 임무 성공에 직결되는 매우 중요한 사안입니다. 이를 해결하고 엄격한 군사 규정을 만족시키기 위해서는 단순한 소음 측정을 넘어, 다양한 시나리오(충격 소음, 통신 품질 등)에서 신뢰할 수 있는 데이터를 제공하는 고도로 전문화된 측정 솔루션이 필수적입니다. GRAS 마이크로폰 및 음향 센서는 바로 이러한 고정밀, 고내구성, 특수 목적의 측정 요구사항을 충족시키는 핵심적인 역할을 수행합니다.





해당 내용과 관련해서 팜테크에서 시스템 솔루션을 제공하고 있습니다.  관심 있으시면 아래 홈페이지 또는 연락처를 통해 문의 주시면 됩니다. :)
