에어로어쿠스틱 측정을 위한 Low Profile 마이크로폰





이번 내용은 저프로파일 마이크로폰을 활용한 에어로어쿠스틱(Aeroacoustic) 측정 시스템의 주요 특징과 장착 방법에 대해 설명드리겠습니다. 이 시스템은 정밀한 측정을 위해 설계된 콘덴서 마이크로폰을 기반으로 하며, 각 마이크로폰은 출고 전에 개별적으로 보정되어 제공되므로 신뢰할 수 있는 품질의 데이터를 획득하실 수 있습니다. 또한 TEDs(TEDS: Transducer Electronic Data Sheet) 기능을 지원하여 편리한 연결 및 자동 인식이 가능합니다.



가장 중요한 특징 중 하나는 ‘로우 프로파일(low-profile)’ 설계입니다. 이 설계는 난류에 의한 측정 오류를 최소화하여, 정확하고 안정적인 측정을 가능하게 합니다. 이를 위해 개발된 것이 바로 ‘플로우 최적화 페어링(flow-optimized fairing)’입니다. 이 페어링은 마이크로폰의 날카로운 가장자리를 평탄하게 처리하여 유동에 의한 영향을 줄이며, 마이크로폰을 측정 표면에 견고하게 고정하는 역할도 수행합니다.



Low Profile 마이크로폰 설치 방법 및 효과



장착 방법은 간단합니다. 이중면 테이프를 사용하여 페어링을 측정 표면에 부착한 후, 마이크로폰을 페어링의 슬롯에 삽입하시면 됩니다. 삽입 시 ‘클릭’ 소리와 함께 마이크로폰이 잠기며 고정됩니다. 측정이 완료된 후에는 작은 핀이나 클립을 이용해 손쉽게 분리하실 수 있습니다. 동일한 페어링과 설치 위치를 반복적으로 사용할 수 있으므로, 예를 들어 2주 후에도 동일한 조건에서 비교 측정을 진행하실 수 있습니다.



https://www.youtube.com/watch?v=oWLWyWbzD2M

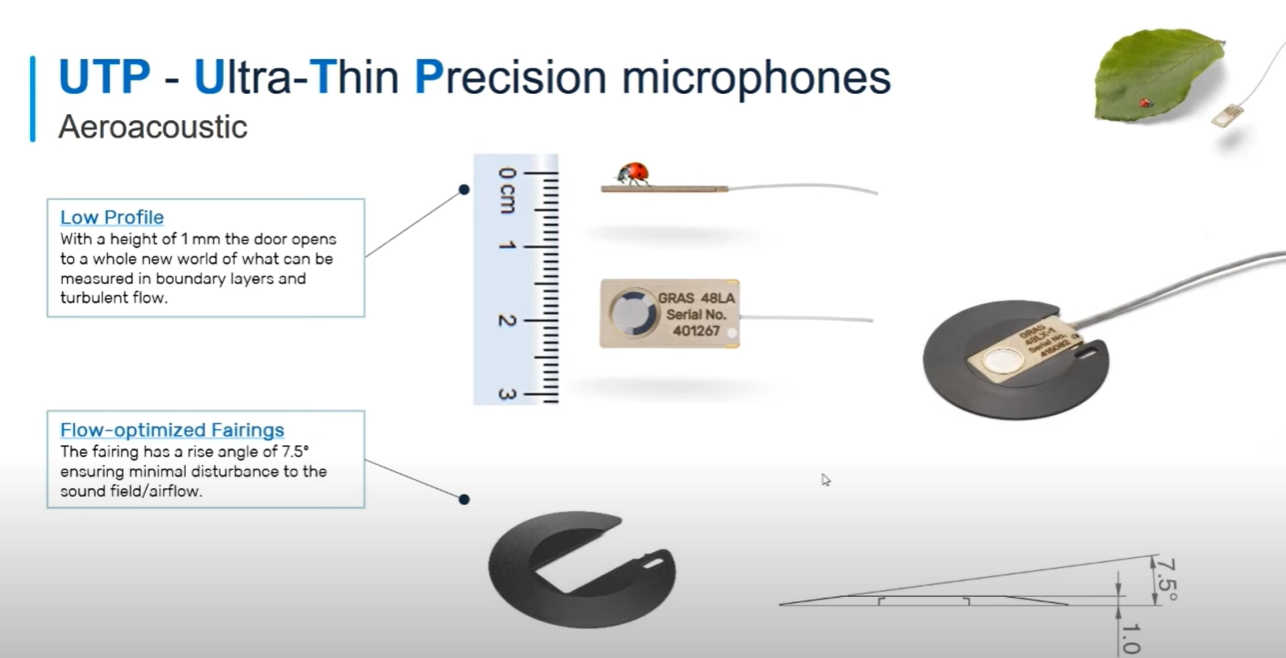

이 페어링은 7.5도의 경사각을 갖고 있어 유동으로 인한 신호 왜곡을 방지합니다. 측정 품질을 중요시하는 분들께는 특히 유익하며, 각 마이크로폰은 전문 캘리브레이션 랩에서 개별적으로 보정된 후 출고되며, 전자 데이터 시트와 함께 제공됩니다. 별도의 전원 장치 없이 단일 케이블로 분석기에 연결할 수 있어 사용이 간편합니다.

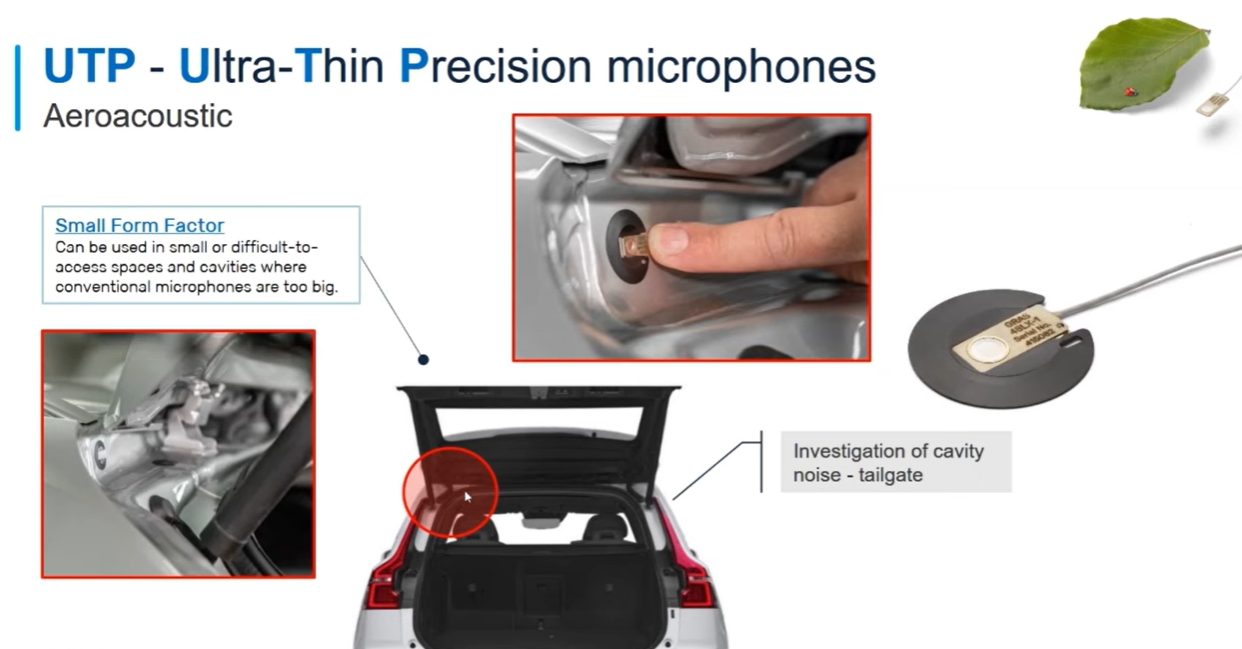

해당 마이크로폰은 차량의 트렁크 내부와 같은 소형 캐비티 영역에도 장착 가능하여, 비전통적인 음향 측정을 수행하실 수 있습니다. 마운팅 방식으로는 스트립 테이프를 활용한 간편한 고정 방식도 제공되며, 곡면에서도 안정적으로 부착이 가능합니다. 측정 준비 시간이 짧아 현장에서도 효율적으로 사용하실 수 있습니다.

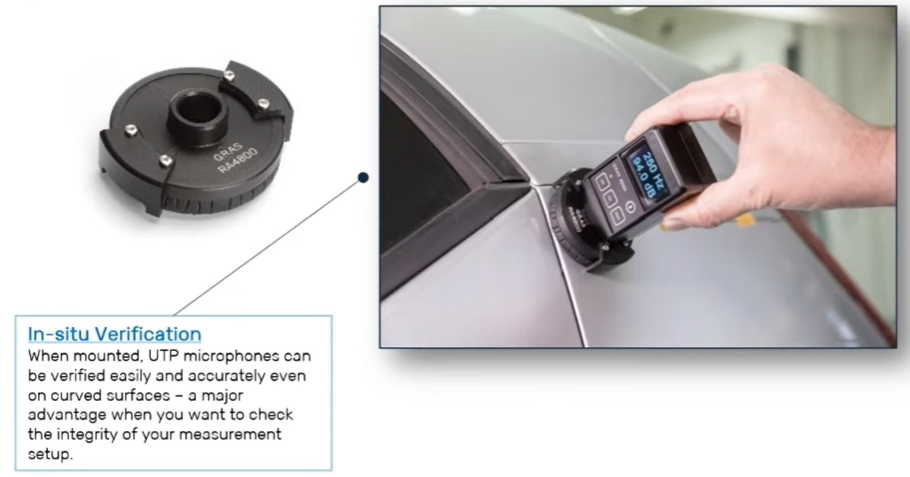

또한, 마이크로폰이 장착된 상태에서도 보정이 가능하도록 별도의 보정 어댑터가 제공됩니다. 이 어댑터는 쿠션과 지지 다리로 구성되어 있으며, 마이크로폰 위에 부드럽게 덮어씌우면 내부 공간이 안정화되며, 표시등이 녹색으로 변하고 일반적인 방식(250 Hz 또는 1 kHz)으로 보정을 진행하실 수 있습니다. 실험실이나 필드 환경 어디서든 다양한 보정 방식이 가능하도록 풀 세트의 보정 어댑터도 함께 제공됩니다.



요약드리면, 본 시스템은 "평탄(Flat), 빠름(Fast), 정밀함(Precise)"이라는 세 가지 핵심 요소를 기반으로 설계되었습니다. "평탄"은 난류를 최소화하는 장착 구조를 의미하며, "빠름"은 간편한 라인 배열 및 단일 케이블 구조로 빠르게 설치하실 수 있다는 점, "정밀함"은 고품질 마이크로폰과 개별 보정 데이터를 통해 신뢰도 높은 데이터를 제공한다는 점을 나타냅니다.



이 시스템은 차량 내부의 캐비티 영역 소음을 정량화하는 데에도 활용 가능하며, 테이핑을 통한 간단한 실험으로 특정 부위의 소음 영향을 분석하실 수 있습니다.





해당 내용과 관련해서 팜테크에서 시스템 솔루션을 제공하고 있습니다.  관심 있으시면 아래 홈페이지 또는 연락처를 통해 문의 주시면 됩니다. :)
