NVH(Noise, Vibration, Harshness)란?



목차





NVH(Noise, Vibration, Harshness)란?

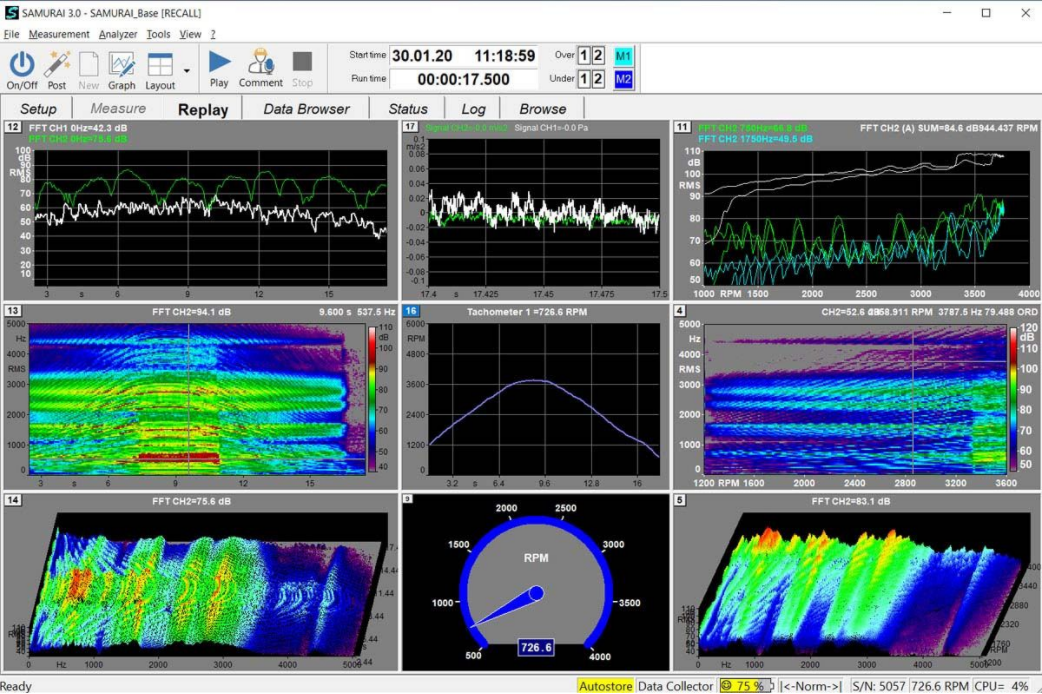

NVH 분석 장비 : apollo



NVH 은 차량(Vehicle)의 소음(Noise)와 진동(Vibration) 특성에 대한 학문 분야 입니다. 소음과 진동은 마이크로폰(Microphone)과 진동측정 센서(ex. 가속도센서(Accelerometer), 힘센서(Force guage))와 DAQ(Data Acquisition) 장비로 측정이 가능 합니다.

가혹성(Harshness)는 앞서 객관적 측정이 가능한 값들과는 달리 주관적인 측정값이 될 수 있습니다. 팜테크에서 판매하는 모달 분석 소프트웨어 (Modal Anlysis Software) 를 통해 진동에 따른 모드(Mode)를 분석해주는 장비와 주파수 분석장비 (FFT Analyzer)인 Sinus의 Apollo 장비를 이용해서 소음을 측정해서 사람에게 미치는 음향 심리(Psychoacoustic)을 분석함으로서 가혹성(Hashness)에 대한 검증된 결과를 얻을 수 있습니다.



차량의 NVH를 분석할때는 크게 외부(Interior)와 내부(Exterior)로 분류 할 수 있습니다. 외부는 차량이 운행하면서 발생하는 소음과 진동입니다. 엔지니어 용어로 Drive-By라고 하고 Drive by 소음과 진동을 줄이는 것을 목표로 하고 있습니다. 차량 내부는 운전자가 겪는 내부 소음과 진동입니다. 저주파는 사람의 장기 공진점을 건들려서 감정적으로 불편하게 만듭니다. NVH는 주파수 분석을 통해 운전자가 겪을 감정적 불편을 최소화 하는데 있습니다.







NVH 발생 원인



차량에서 발생하는 NVH 원인은 크게 3가지로 분류 됩니다.



• 기계 구조
• 전자 장치
• 에어로 다이나믹(Aerodynamic)



해당 블로그 "엔진자동차 분석" 글을 보시면 아시겠지만 자동차 엔진이 동작하는 과정에서 4행정 폭발로 큰 소음과 진동을 발생 시킵니다. 그리고 공조 장치에서 열을 식히는 과정에서 많은 팬과 온도 변화에 의한 진동, 소음이 발생됩니다. 전자 장치에서는 사람이 인지하지 못하는 고주파 소음이 발생하여 불쾌감을 줄 수 있습니다.



자동차 디자인 측면에서 공기의 저항을 최소로 하는 것은 차량의 속도와 효율 증가에 긍정적인 요소로 작용하지만 NVH에도 큰 영향을 줍니다. 하지만 공기 저항을 최소로 하는 디자인으로 만들면 미관을 해칠 수도 있기 때문에 여러 요소를 감안해서 NVH를 최소로 하는 설계를 합니다.
