Vibsys소프트웨어로 자동차 진동 주파수 비교하기



이번 포스트는 팜테크에서 판매 중인 ncode vibsys 소프트웨어를 사용해서 주파수를 분석하는 실습을 진행해 보겠습니다.



측정은 차량의 전면에 3축 가속도 센서(3 axis accelerometer)를 사용해서 가속도(Acceleration)를 측정하였고 이를 FFT 주파수 변환을 하여 주파수 별 크기를 분석 하였습니다.

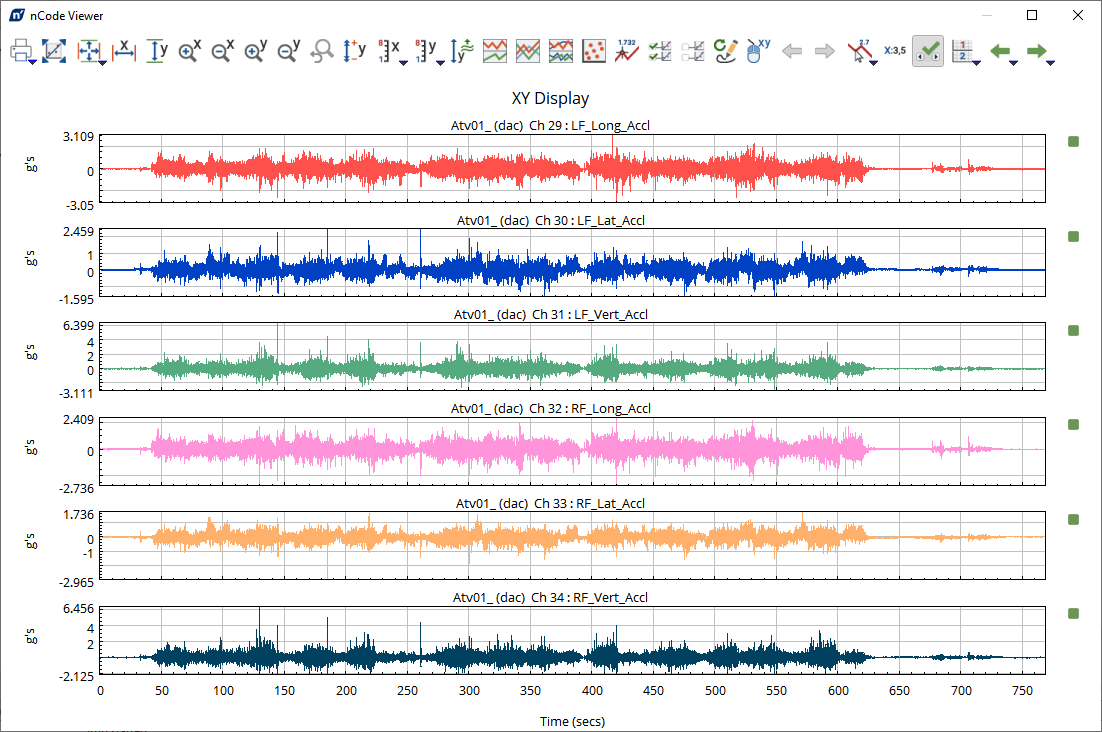

가속도 측정값은 아래와 같습니다. 단위는 g 값을 사용하였고 12분간 측정을 진행하였습니다. 차량의 서스펜션을 지났기 때문에 큰 진동은 발생하지 않습니다. 차량의 전면의 좌측과 우측을 X, Y, Z축 총 6개의 포인트가 측정 되었습니다.

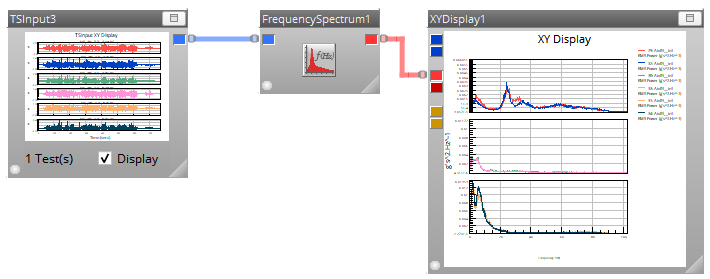

Flow 구성은 아래와 같습니다.

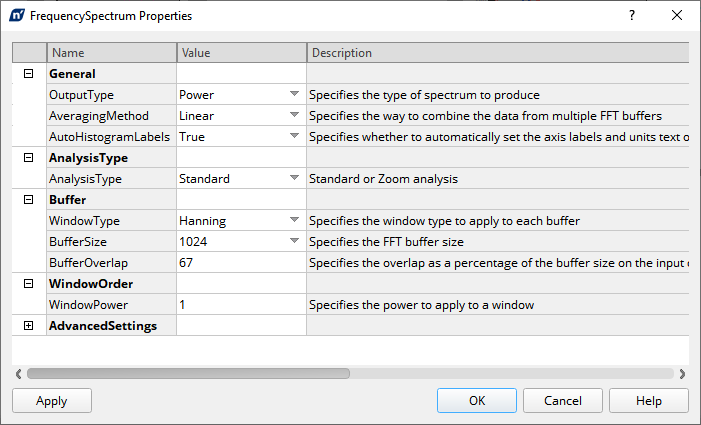

출력은 PSD(Power Spectral Density)로 설정하였습니다. Buffer는 위와 같이 설정하여서 FFT 변환시 발생하는 주파수 누출(Frequency Leakage)를 최소화 하였습니다.

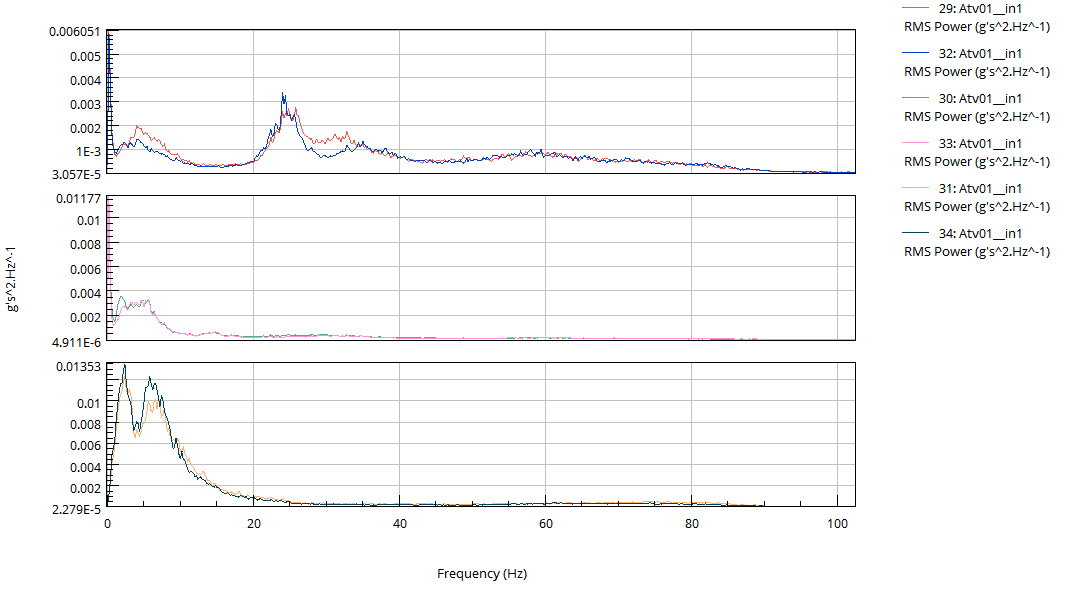

결과는 위와 같이 전면의 좌측과 우측의 X, Y, Z를 2개씩 각 각 비교 하여 선명하게 확인할 수 있도록 하였습니다. 상세 분석을 위해 데이터나 테이블 형태로 출력하거나 메타 정보를 가져와서 비교할 수도 있습니다.









관련해서 팜테크에서 오프라인 교육도 진행 중에 있으니 아래 링크 통해 문의 주시면 됩니다. 감사합니다~!!
