사인파의 위상(Sine Wave Phase)





이전 포스트에서는 사인파의 주파수(Frequency), 주기(Period), 진폭(Amplitude)을 배웠습니다. 파형의 위상은 주기의 어디에 있는지를 나타내는 측정치이며, 0°-360°의 각도나 0-2π의 라디안으로 측정되며 그리스 문자인 Phi (ϕ)로 표시됩니다.













위상 비교(Phase Comparison)



진동 테스트에서 엔지니어는 개별 파형의 위상보다는 사인파와 기준 파형 간의 위상 차이에 관심을 가집니다. 두 개의 사인파는 동일한 시점에 동일한 주기상에 있지 않은 경우 서로 위상 차이가 있습니다.

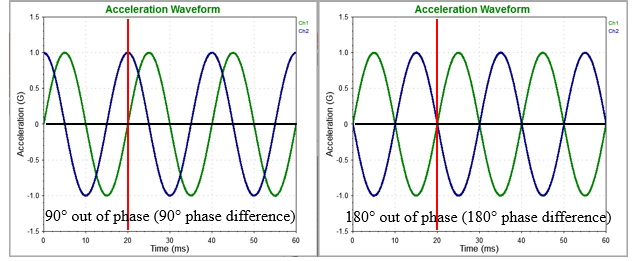

위 그림과 같이 "90도 위상 차이"는 하나의 파가 0°에 있을 때 다른 파가 절정값에 있는 경우를 의미합니다. 즉, 녹색 파가 0° 위상에 있을 때 파란색 파는 90°에 있습니다.





"180도 위상 차이"는 제로 포인트는 동일하지만 하나의 신호가 절정값에 있을 때 다른 신호는 최솟값에 있는 경우입니다. 다시 말해, 녹색 파가 0° 위상에 있을 때 파란색 파는 180°에 있습니다.











사인 진동 시험(Sine Vibration Testing)





이제 주파수, 주기, 진폭 및 위상을 진동 테스트에 적용할 수 있습니다. 사용자는 고정된 주파수와 진폭으로 Shaker(진동시험기)에서 사인파 테스트를 실행하면, Shaker(진동시험기)는 일정한 주파수와 진폭으로 진동합니다.

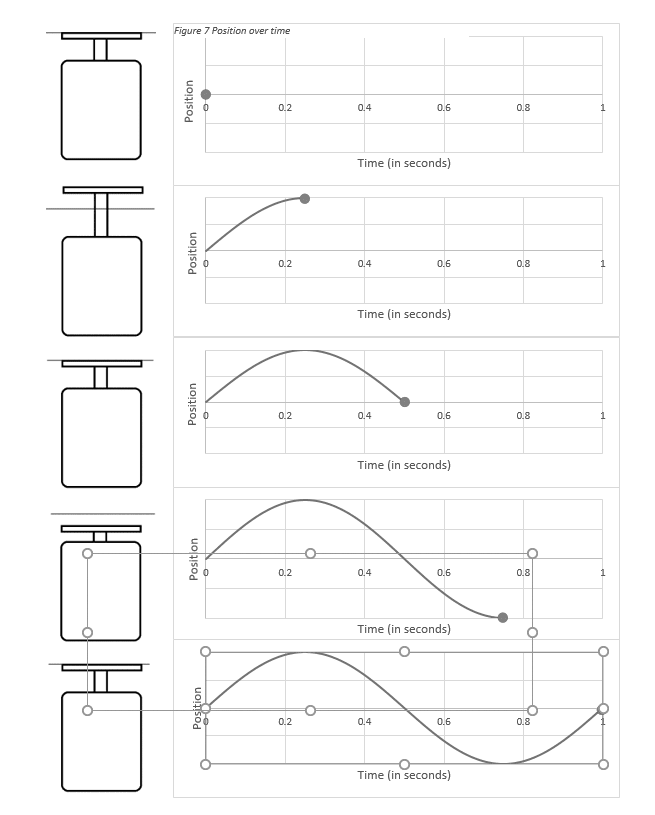

예를 들어, 1 Hz에서 단일 주파수 사인 테스트를 실행하면 시험기의 움직임은  위 그림과 유사합니다. Shaker의 헤드는 1초 동안 한 주기를 완료합니다. 마찬가지로 500Hz에서 단일 주파수 사인 테스트를 실행하면 Shaker는 1초에 500주기를 완료합니다.
