[사인진동시험] 주파수 도메인(Frequency Domain)



지금까지 우리는 시간의 함수로서의 사인파를 논의하고, 가속도, 속도, 변위 그래프를 시간에 따라 살펴보았습니다. 그러나 엔지니어들은 일반적으로 주파수 영역에서 사인파 진동을 분석합니다. 시간에 따라 불명확한 패턴들이 주파수 함수로서 명확하게 드러납니다.



모든 진동 신호를 시간 영역에서 기록하는 데이터 레코더가 있다면, 주파수 영역에서 데이터를 분석하려면 웨이브폼을 변환해야 합니다.



실시간으로 측정 값을 주파수로 분석할 경우 패스트 푸리에 변환(FFT, Fast Fourier Transform)을 사용합니다. 이 영역에서 엔지니어들은 주파수 별 피크 가속도(Peak Acceleration)에 가장 관심이 많습니다. 피크 값은 공진, 시스템의 문제 또는 제품 결함을 나타냅니다.

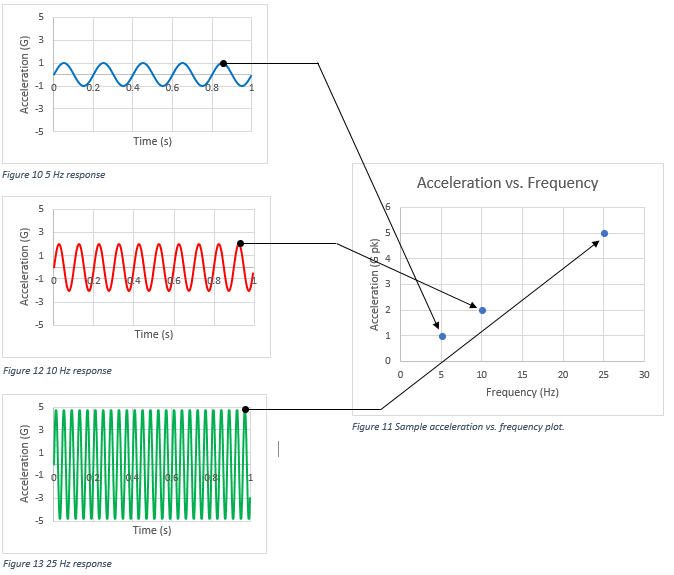

예를 들어, 5Hz 진동에서 1G, 10Hz 진동에서 2G, 그리고 25Hz 진동에서 5G로 제품을 시험한다고 가정해 봅시다. 위 그림은 세 개의 그래프는 각각의 시험에 대한 제품의 반응을 나타냅니다. 주파수 영역에서 해당 Peak 값이 명확하게 보이지만 왼편의 시간 도메인 값을 합치게 되면 사용자가 알기 어려운 형태의 파형으로 보이게 됩니다.



이와 같은 이유로 주파수 도메인에서의 분석을 합니다.
