3D Analyzer Program in VibrationVIEW

이번에 출시한 VibrationVIEW 2023 버젼에서는 랜덤 진동 시험(Random Vibration Test)에서 측정한 결과를 3D Waterfall Plot로 분석하는 기능을 제공합니다. 해당 기능의 특성 및 장점에 대해 알아보겠습니다.

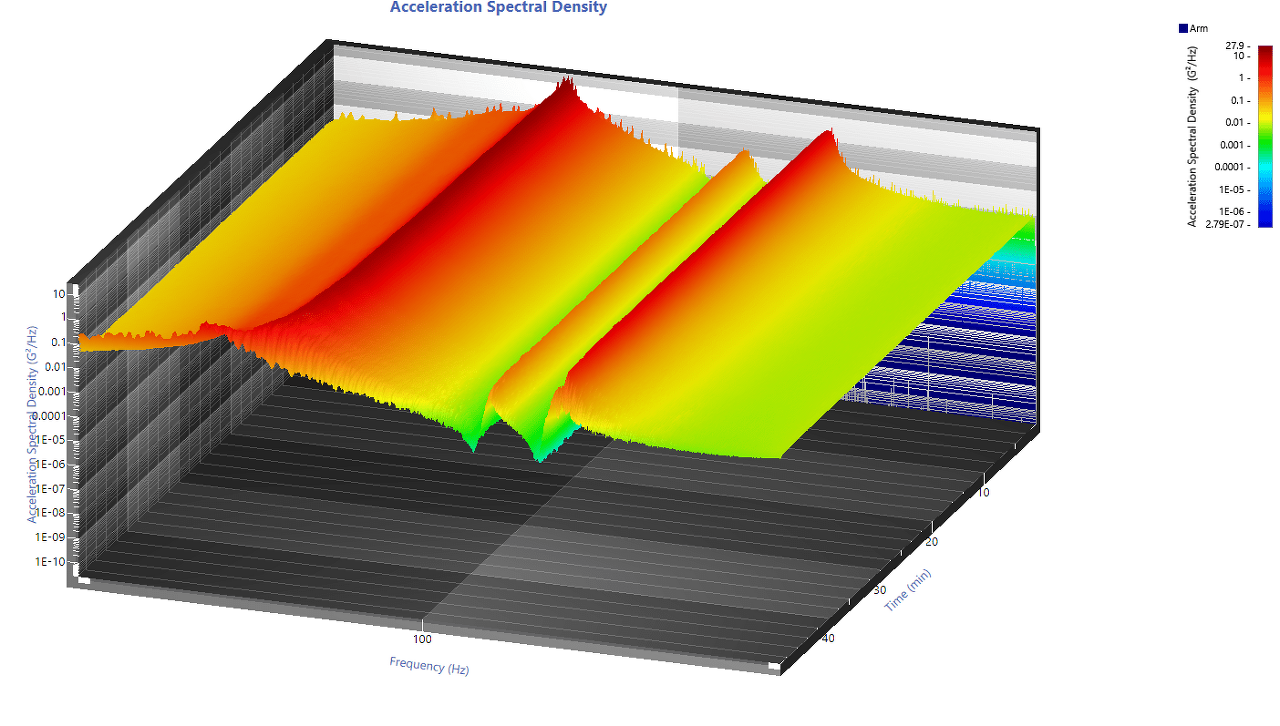

그림1









그래프는 현재 진행 중인 VibrationVIEW 테스트와 별개의 창에서 실행됩니다. 이 그래프는 시간에 따른 Power Spectral Density(PSD) 대 2D 컬러 맵 또는 Power Spectral Density(PSD) 대 시간의 3D Waterfall 그래프/컬러 맵 Spectogram을 표시할 수 있습니다. 현재 이 그래프 옵션은 랜덤 진동(Random Vibration) 테스트 모드에서만 사용 가능합니다.







3D 프로그램은 테스트 중간에 일정한 간격으로 PSD 데이터 "스크린샷"을 촬영합니다. 소프트웨어는 이러한 PSD 슬라이스를 만들기 위해 x 초 또는 분마다 데이터를 저장합니다. 사용자는 데이터 파일을 실시간 모니터링하고 새 파일을 저장하면 분석을 업데이트할 수 있습니다.







Waterfall 그래프로 데이터를 표시하려면, 트레이스를 마우스 오른쪽 버튼으로 클릭하고 'Waterfall 그래프 만들기' 옵션을 선택하면 됩니다.(그림2 참조)







그림2







3D 프로그램 실시간 분석은 2023.1 버전에서만 실행되지만, 이전 버전에서 생성된 Random 테스트 데이터 파일로도 Waterfall 그래프 분석이 가능 합니다.





사용자들은 time spectrogram 그래프를 사용하여 중요한 주파수(Frequency)를 더 쉽게 시각화할 수 있습니다. Waterfall 그래프는 시간과 주파수 변화를 한 화면에서 보여주므로, 개별적인 추적보다 전체 테스트에 대한 더 많은 정보를 제공합니다.











Time-Frequency waterfall graph는 다음과 같은 경우에 유용합니다.



• Mechanical Load가 변경되면서 진동 변화를 측정하는 경우
• 시간에 따른 공진 행동이나 기본 굴곡 모드 주파수를 식별하는 경우
• 일정한 조건을 유지하려는 경우
• 공진 주파수(Resonance Frequency) 변화를 모니터링하는 경우









3D Analyzer 실제 적용 사례





아래 그림은 ASD(acceleration spectral density) 그래프로 사용자가 알루미늄 빔(Beam)을 무작위 테스트를 실행하여 빔(Beam)이 파괴될 때까지 측정한 결과를 나타냅니다.



그림3







테스트 기간 동안 파손이 언제 발생할지 모르기 때문에 공진 주파수(Resonance Frequency) 변화를 식별하는 것은 어렵습니다. 그러나 Spectrogram의 수평 단면을 취하면 공진 주파수 변화를 쉽게 시각화할 수 있습니다.(아래 영상 참조)

















VibrationVIEW 3D 스펙토그램 장점



이 분석 프로그램은 ObserVIEW 소프트웨어를 사용하여 그래프를 생성하지만, 소프트웨어와 독립적으로 실행되며 ObserVIEW 라이선스 또는 활성화가 필요하지 않습니다. 그래프는 VibrationVIEW에서 설정한 추적 색상 및 스타일, 그래프 단위, 추적 레이블을 반영합니다. VibrationVIEW에서 이러한 설정 중 하나를 변경하면 데이터 손실 없이 그래프에 적용됩니다.





기능(Function)

• X 및 Y 축에 대한 로그, 선형 및 dB 간격 지원
• 동일한 창에서 4개의 스펙트로그램을 표시 가능
• 이메일 알림 및 Navigator를 포함한 모든 기존 VibrationVIEW .net 호출이 작동
• 다중 채널 지원
• 표준 커서는 그래프의 어떤 지점에서도 주파수, 시간 및 진폭 표시
• 고조파(Harmonic), 공진(Resonance), 최소/최대(Min/Max), RMS와 같은 추가 커서 추가 가능
• 데이터를 볼 수 있는 여러 가지 옵션 제공
