SRS(Shock Response Spectrum) 발생 배경



제품을 개발하거나 검증을 하는 단계에서 충격시험(Shock Testing)은 시편이 갑작스런 충격(Transient Event)에 어떻게 반응(Response)하는지를 알려줍니다.

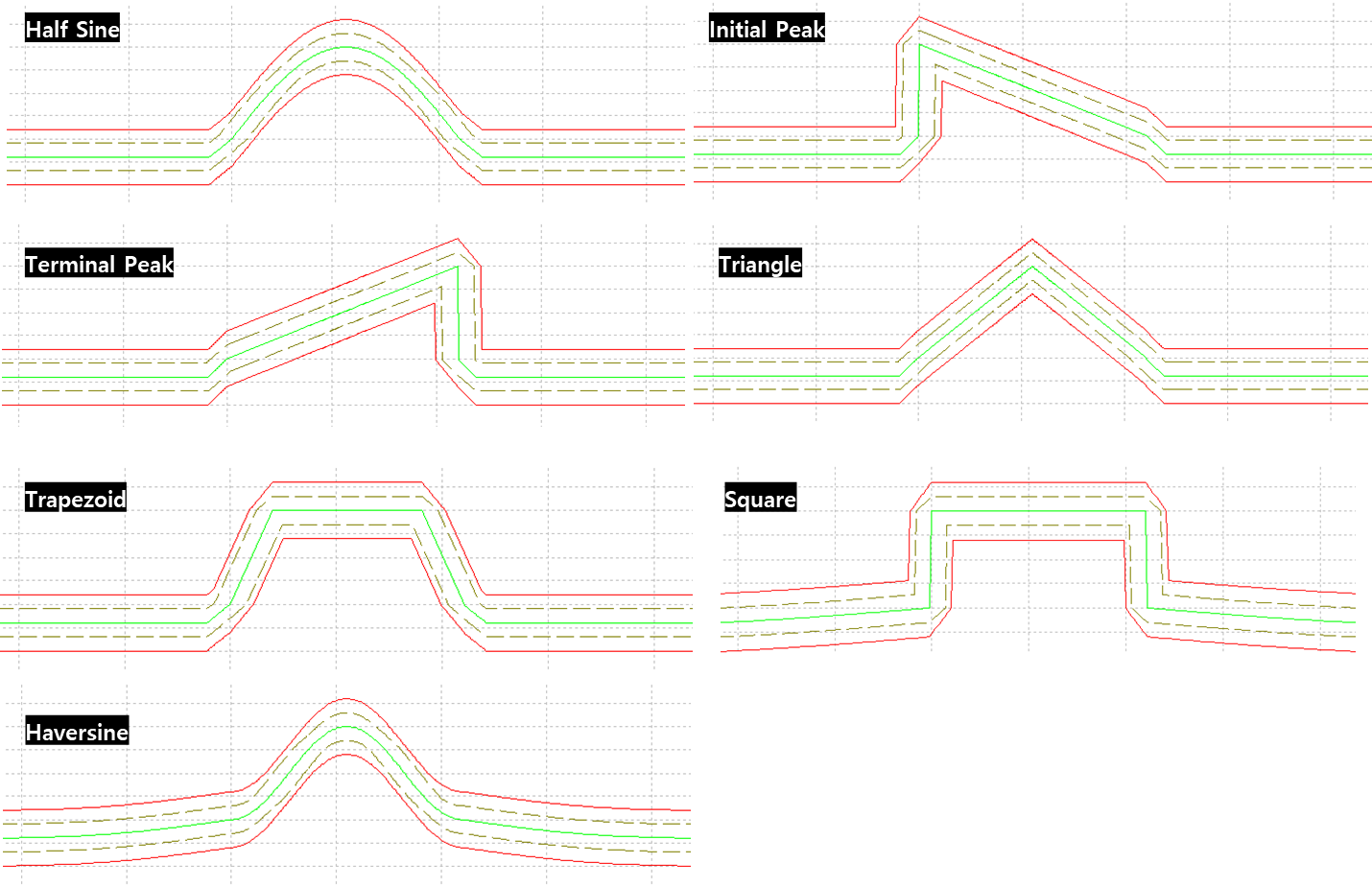

SRS 전에는 클래식 충격 시험(Classical Shock Test)을 하였습니다. 클래식 충격 시험이란 아래와 같이 Half Sine, Terminal, Traiangle, Trapezoid, Square와 같은 형태를 시간 도메인에서 가속도(Acceleration)로 제어해서 충격을 주는 시험입니다.





하지만 전통적인 충격 시험의 문제점은 단방향(Unidirectional)에 대한 충격으로 실제 지진과 같은 현실 세상에서 발생하는 Complex 충격을 표현하는 데에 한계가 있습니다.





https://www.youtube.com/watch?v=fE_S88wzWzM



위 영상은 SL-10 위성이 대기권을 벗어나면서 추진체가 분리되는데 이때 폭발로 분리가 됩니다. 이러한 폭발을 파이로 폭발(Pyro Shock)이라고 하는데 앞서 클래식 충격 시험으로 파이로 충격을 모사할 수 없습니다.











SRS(Shock Response Spectrum) 진동 시험 목적

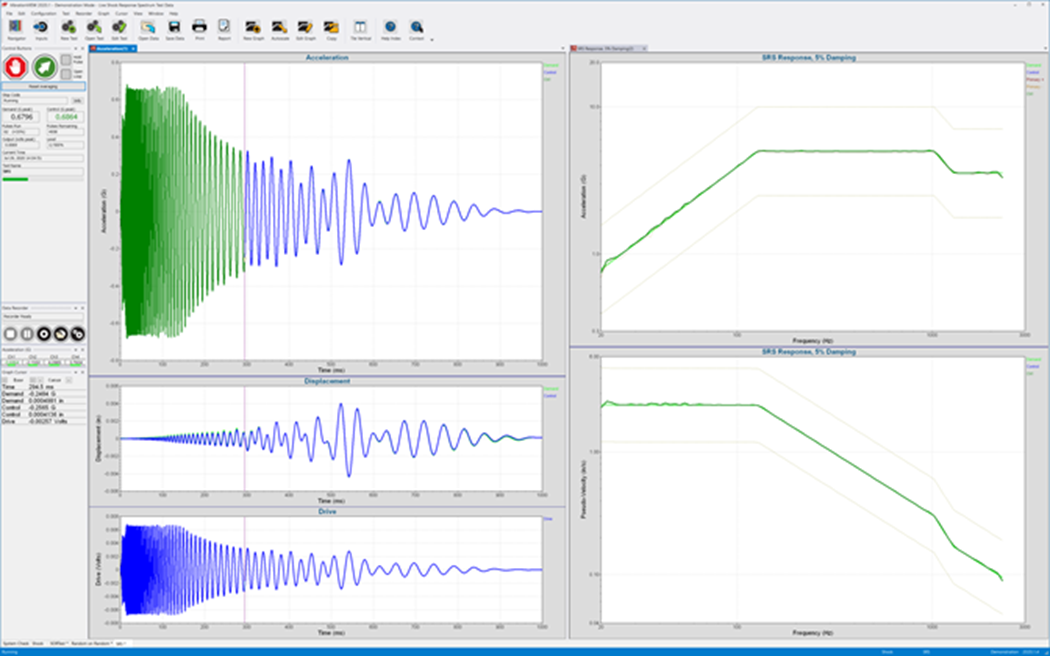

팜테크에서 판매 중인 VibrationVIEW 제어기를 사용해서 SRS를 생성하고 제어를 할 수 있습니다.

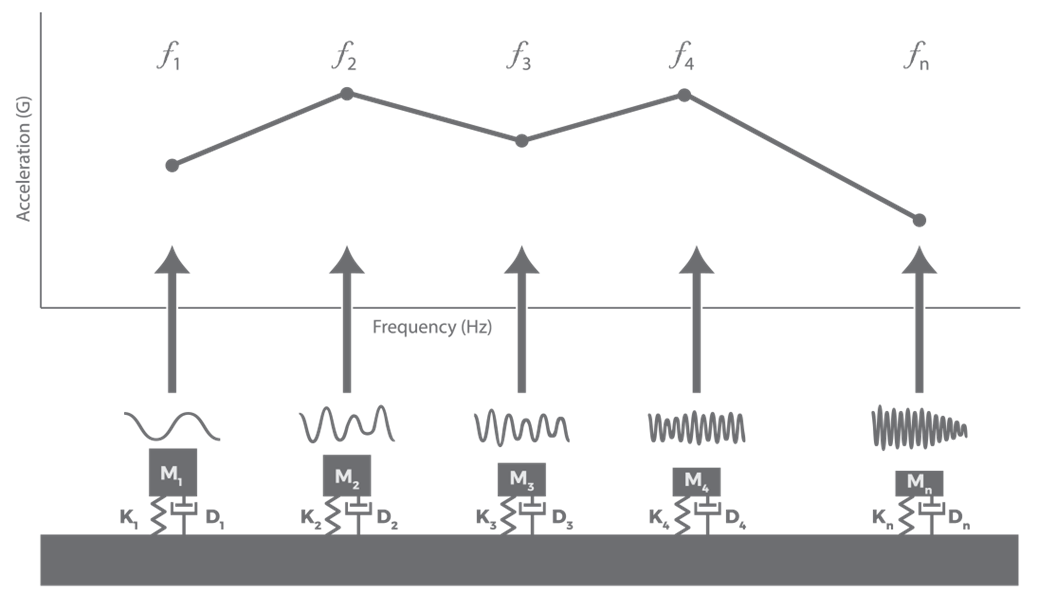

SRS는 일련의 SDOF를 사용하여 Transient Shock 을 측정한 결과를 사용합니다. 이때 측정 값은 피크(Peak) 값을 사용 합니다. SDOF의 주파수 간격은 일반적으로 로그(Logarithmically)로 증가해 줍니다.



SDOF는 댐핑 지수(Damping factor)로 표현하거나 Q factor로 표현 합니다.



기존의 클래식 충격 시험의 목적은 시편의 공진점(Resonant Frequency)을 가진해서 시편에 충격을 주는 것이고 SRS는 실제 환경의 충격을 모사해서 시편의 응답(Response)을 확인하는 것에 있습니다.
