스트레인 게이지란?

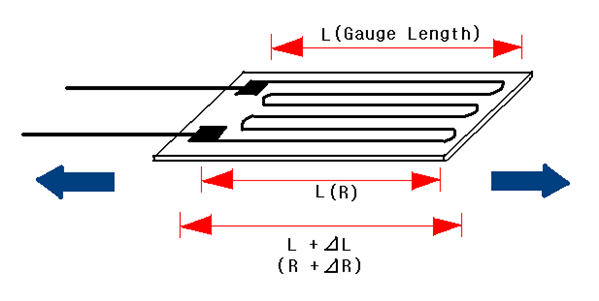

스트레인 게이지란 저항 소자의 길이 변화율(변형율)과 저항 변화율이 비례하는 특성을 이용하여 응력을 측정하는 센서입니다.



위 수식에서 GF는 Gauge Factor로 각 스트레인 게이지가 가지는 고유 값입니다. 변형률(Strain, ε)은 저항의 변화률을 측정할 수 있다면 GF와 함께 위 수식에 대입하여 구할 수 있습니다.



저항 측정은 Wheatstone Bridge 회로로 측정합니다.







스트레인 게이지 패턴에 따른 분류



Uniaxial Strain Gage

위 그림의 게이지와 같이 단방향(Single Direction)으로 측정 가능한 종류 입니다.





Biaxial Strain Gage

위 그림과 같이 단 방향이 아니 X, Y축과 같이 2가지 방향에 대한 변형률 측정이 가능한 센서입니다.







Three Element Rosettes Strain Gage

위 그림의 센서와 같이 3개의 독립된 방향의 변형률 측정이 가능한 센서 입니다.







Shear Strain Gage

Chevron 형태의 센서로 전단 변형률 측정이 가능 합니다.
