VR8500, VR9500, VR10500 비교



현재 VR시리즈 제조사 Vibration Research에서 VR8500 제어기를 단종하였습니다. 차세대 모델로 VR9500과 VR10500 모델을 제시하고 있습니다. 이번 포스트에서는 모델별 비교를 진행하도록 하겠습니다.

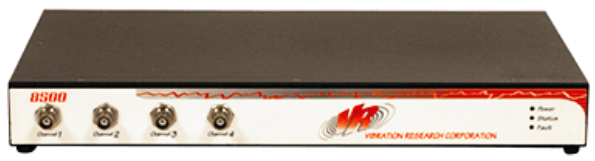

VR8500 제어기

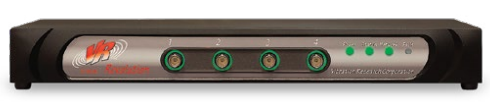

VR9500 제어기

VR10500





하단의 테이블은 VR8500, VR9500, VR10500 하드웨어 스펙에 대한 비교 자료 입니다.

파트명	VR8500	VR9500	VR10500
Hardware Warranty	No	Lifetime	Lifetime
Processor	RISC Processor	Dual High-Speed RISC Processor	Dual High-Speed RISC Processor
Lines of resolution	13,000	26,000	26,000
Max control frequency for Sine	0.1 to 20,000Hz	0.1 to 50,000Hz	0.1 to 50,000Hz
Max control frequency for Random	0.5 to 20,000Hz	0.5 to 50,000Hz	0.5 to 50,000Hz
Sample frequency	Up to 52,000Hz	Up to 200,000Hz	Up to 256,000Hz
Narrow spectral bands with Random-on- Random	Up to 12	Up to 32	Up to 32
True floating-point sine tones with Sine-on-Random	Up to 12	Up to 32	Up to 32
Sine includes COLA and notching	No	Yes	Yes
Random includes notching	No	Yes	Yes
Dynamic range	>120dB	>130dB	>130dB
Light indicators on hardware show sensor connection	No	Yes	Yes
Self calibration	No	Yes	Yes
Ethernet connection speed	100Kps	1,000Kps (Gigabit)	1,000Kps (Gigabit)
Noise floor	Not applicable	<70nV/sqrt{Hz}	<70nV/sqrt{Hz}
Clock synchronization	No	Yes	Yes
Multi-axis testing ability	Yes (Random, FDR, SRS)	Yes (Random, FDR, SRS, and more)	Yes (Random, FDR, SRS, and more)











VR9500, VR10500 : Control



제어 측면에서 기존의 VR8500의 13,000라인에서 26,000라인으로 증가하여 정밀 제어가 가능해졌습니다.



• 저주파(Low Frequency) 영역에서 정밀 제어는 진동 시험기(Shaker)에 불필요한 에너지가 들어가는 것을 방지함
• 공진(Resonance) 영역에서 정밀 분석 가능



VR8500의 제어 주파수 영역이 20,000Hz였으나 VR9500은 50,000Hz로 확장되면서 정밀도가 하락 없이 확장된 주파수 영역을 사용할 수 있습니다(VR9203 High Frequency Option 구입 필요).

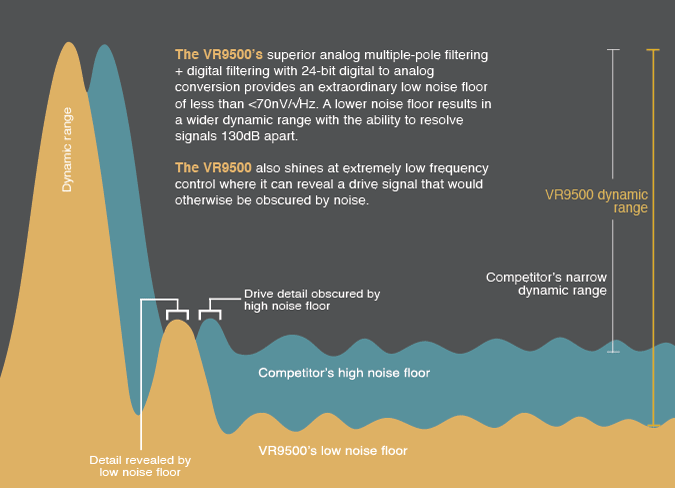

VR9500, VR10500 : Noise Floor, Dynamic Range





제어기 내부의 디지털 회로(Circuit)에서 발생하는 노이즈는 제어기 신호에 노이즈 층(Noise Floor)를 형성 합니다. 만일 노이즈 층이 공진 신호의 레벨과 유사 할 경우 공진 분석이 어렵게 됩니다.



기존의 VR8500은 노이즈 층(Noise Floor)에 대한 고려가 없었지만 VR9500, VR10500은 별도의 제어 필터를 사용해서 <70nV/sqrt{Hz} 로 노이즈 층을 유지 합니다.





• 내부 디지털 + 아날로그 필터를 사용한 Low Noise Floor 적용
• Low Noise Floor로 경쟁사 대비 높은 Dynamic Range 사용 가능













VR9500, VR10500 : Efficiency



기존의 Core를 Dual Core로 변경하여 프로세서 처리 속도를 높였습니다. 그리고 PC와의 통신은 1Gbps 라인으로 변경하여 더 많은 데이터를 빠르게 PC에 전달할 수 있게 네트워크 속도를 높였습니다.



• 고성능 Dual 프로세서
• 1Gbps 랜 속도

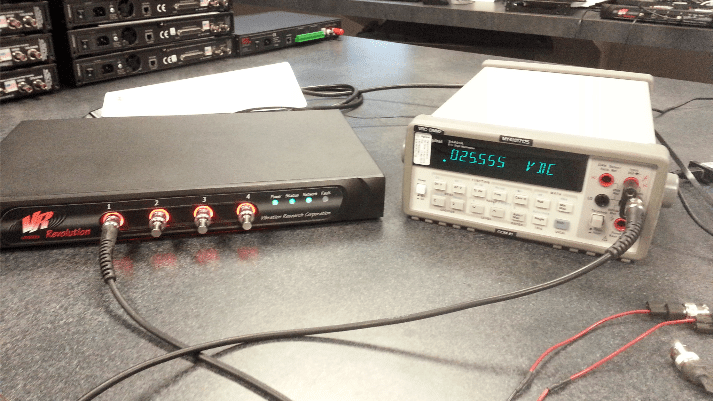

VR8500의 경우 제어기 교정(Calibration)을 위해 케이스를 열고 내부에 별도 설정을 하드웨어적으로 변경하여야 하였지만 VR9500 이후 모델은 위 사진과 같이 DMM에 물려서 간단한 세팅으로 자동 실행이 가능 합니다.



• 자동 교정 시스템(Self Calibration)











VR9500, VR10500 : Capability



VR9500 이후 모델은 아래의 기능들이 추가 되었습니다.



• Mixed mode testing
• Notching
• Multi axis testing



Sine on Random 프로파일



Mixed Mode 진동 시험은 기존의 사인, 랜덤 시험에서 현실을 반영한 Sine on Random, Random on Random, Sine on Sine 시험을 포함한 모드 입니다.



예를 들어 전기 자동차가 운행될 경우 모터 주변은 차량 자체가 받는 랜덤한 진동에 모터에서 발생하는 사인 진동도 발생하게 됩니다. 이러한 스펙을 구현하기 위해 Sine on Random 과 같은 기능이 있어야 합니다.

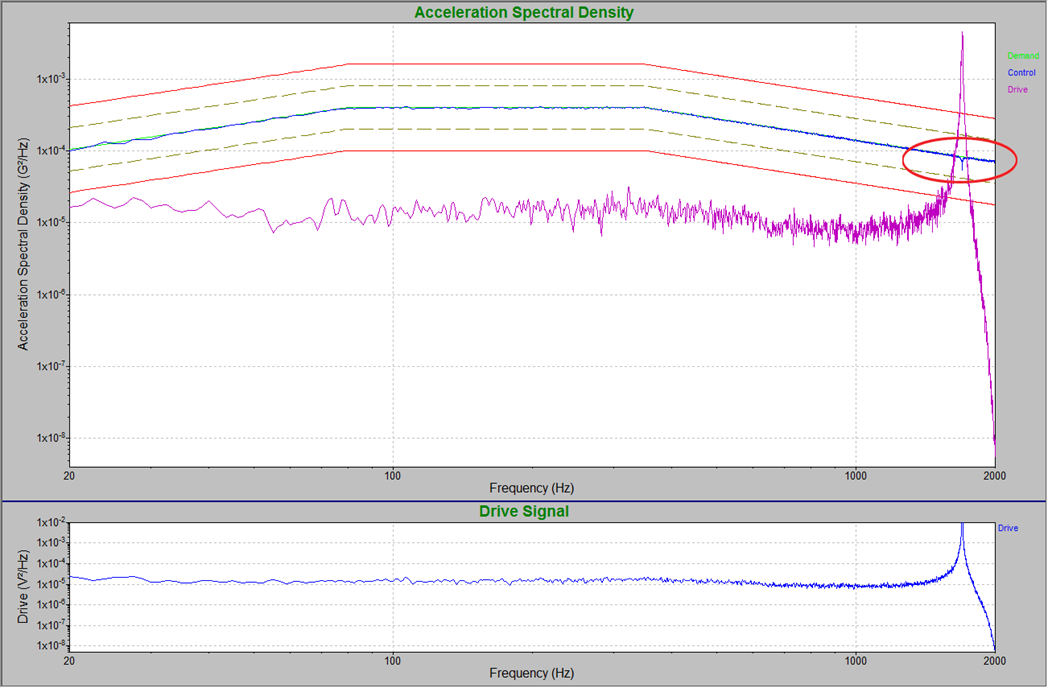

Notching 화면

Notching이란 랜덤 진동의 제어 신호나 응답 신호를 잘라내거나(Notching) 올려서(Boosting) 정밀 제어가 가능하게 해줍니다. 그리고 진동 시험기에 특정 신호 이상의 진동이 들어가지 않게 하여 장비를 보호하는 관점에서도 사용할 수 있습니다.





미사일 진동 제어



Multi Axis Testing이란 다축 제어 시험으로 위 그림과 같이 2개 이상의 축을 제어할 때 사용 합니다. 현재 Dual과 Triaxial 제어를 제공 합니다.









VR9500, VR10500 : SW Update



현재 VR8500은 VibrationVIEW 소프트웨어 2016버젼까지만 지원을 합니다. Vibration Research에서는 VibrationVIEW 소프트웨어에 대해서는 고객의 FeedBack과 시험 규격 변화를 반영하여 매년 지속적으로 업데이트를 진행하고 있습니다.



해당 업데이트를 매년 받기 위해서는 VR사에서 제공하는 유지보수를 구매하여야 합니다. 그리고 하드웨어는 VR9500, VR10500 모델을 가지고 있어야 소프트웨어 업데이트를 제공 받을 수 있습니다.
