질문 사항

기존에 Sine on Rnadom (SOR)과 Random on Random(ROR) 진동 시험을 진행했는데 Sine on Sine (Sine on Sine)은 생소 합니다. VibrationVIEW를 사용해서 어떻게 시험을 진행하여야 할까요?







답변

우선 SOR을 진행하기 위해서는 VibrationVIEW 소프트웨어의 Sine-on-Random 테스트 모듈을 구매하셔야 합니다. 해당 모듈에 대한 문의는 팜테크를 통해서 진행하시면 됩니다.

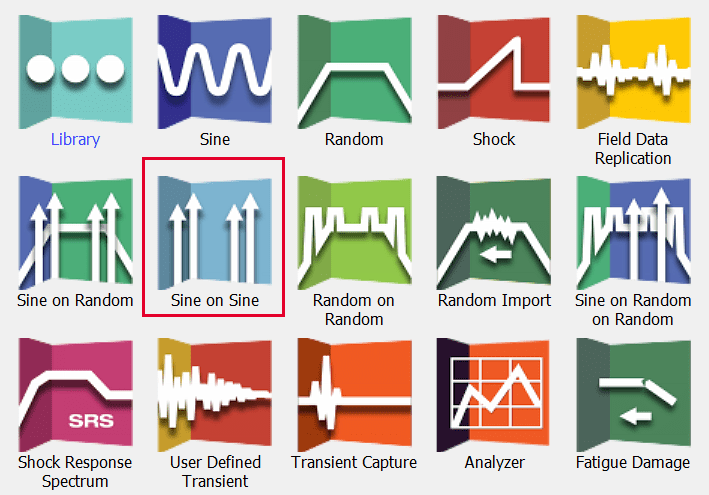

우선 아래의 Sine on Sine 버튼을 클릭합니다.



아래 그림과 같이 default로 S-o-S가 선택됩니다. Schedule 탭에서 시험 진행 방식에 대한 설정을 합니다.

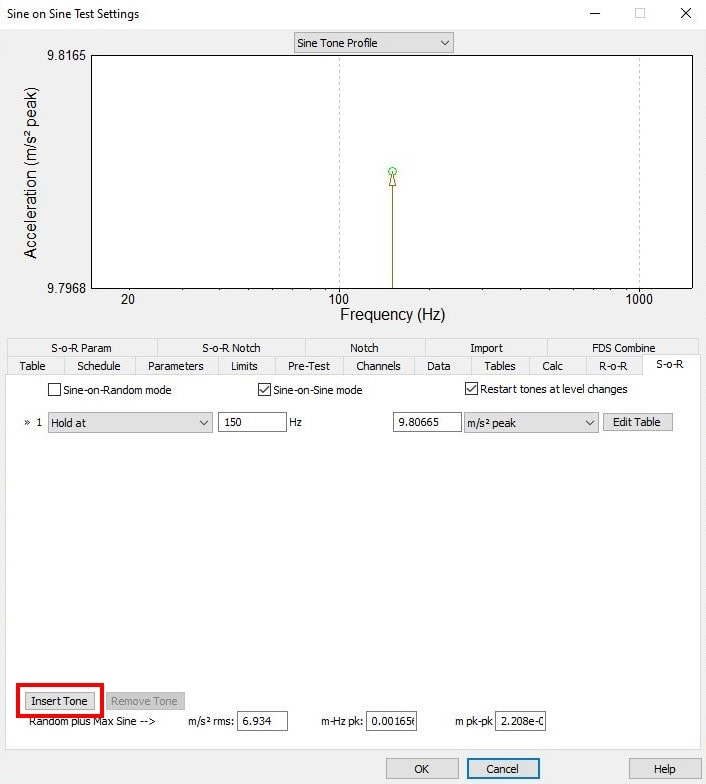

다음으로 아래 그림에서와 같이 추가할 사인 값들을 Insert Tone 버튼을 사용해서 진행합니다. 총 32개의 사인 진동을 추가할 수 있습니다.









각 사인톤은 아래의 모드 중에 하나로 동작 합니다.



1. Sweep Down from
2. Hold at
3. Sweep Up from
4. Harmonic



고정 주파수의 사인을 진행하려면 Hold at를 선택해서 진행합니다. Sweep은 사인 주파수를 올리거나 내리는 방향으로 변형하면서 진행하는 시험이고 Harmonic은 고정 주파수의 하모닉 성분에 해당하는 주파수들을 넣어주는 방식입니다.

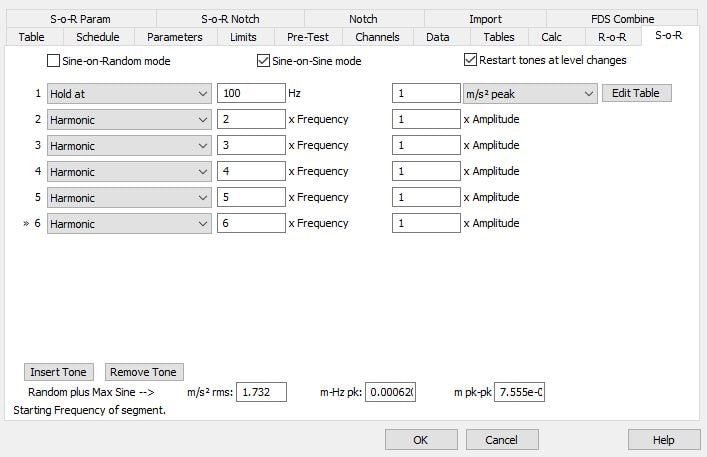

아래 그림은 Harmonic에 대한 설정 방법입니다.





설정이 완료되면 시험을 진행할 수 있습니다.



원문>>

https://vibrationresearch.com/resources/sine-on-sine-testing/
