전류 센서 종류(Current Sensor Type)

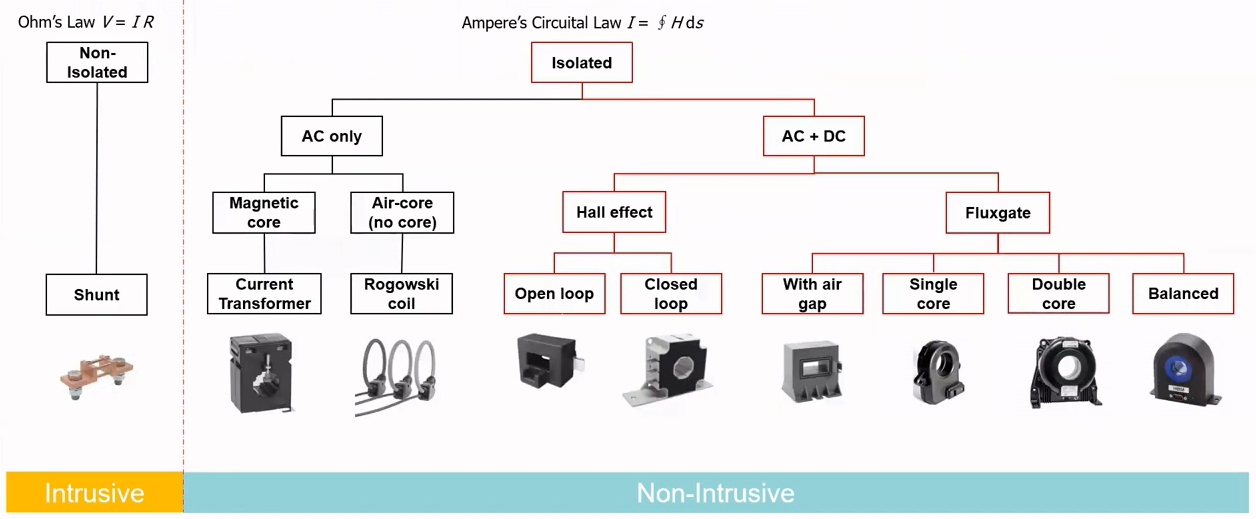

전류 센서는 크게 침투형(Intrusive)과 비침투형(Non Intrusive)로 분류 됩니다. 침투는 옴의 법칙(Ohm's law)를 사용하기 때문에 측정 시 미세 전류를 흘려 전압을 측정하기 때문에 침투가 발생합니다.



비침투는 전류의 자속값을 이용한 방식이므로 소스에 영향을 전혀 주지 않습니다.



가격과 성능을 간단하게 설명하면 왼편에서 오른쪽으로 갈 수록 비싸지고 정밀해집니다.

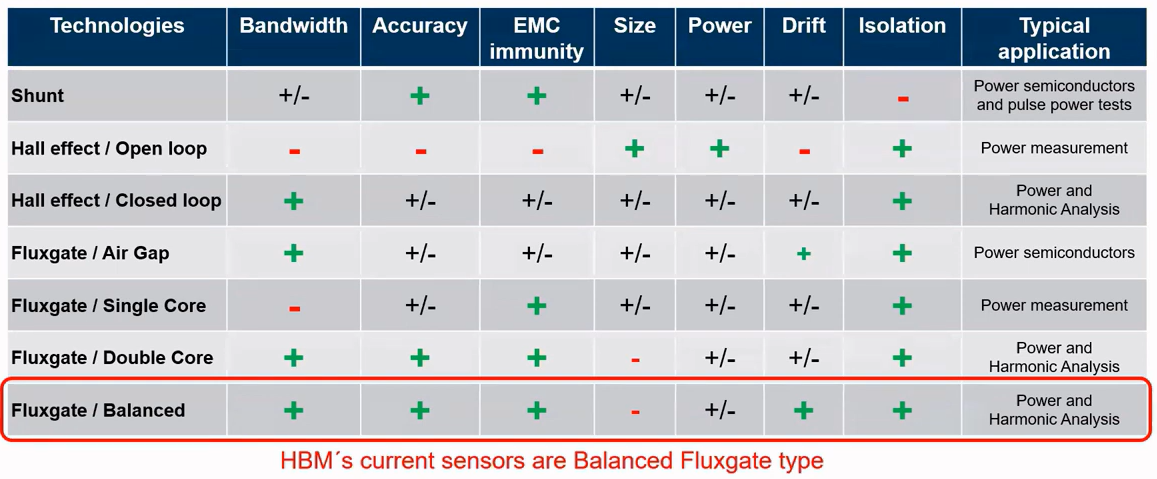

위 테이블은 Shut, Hall effect, Fluxgate 타입을 비교한 테이블입니다. 하단에 Fluxgate/Balanced 타입을 HBM에서 판매하고 있습니다.









모터/인버터 측정용 전류 센서

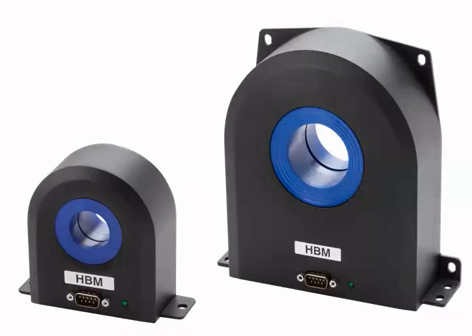

HBM에서 판매 중인 전류 센서의 특징은 아래와 같습니다.



• 알루미늄을 통해 고주파 노이즈 차단
• 1000kHz 주파수 대역으로 모터와 인버터 사이 주파수 영역 이상 커버
• 0.01% 정밀도
• 센서 보호회로 내장
• 동작 온도: -40~85℃
• Dynamic 응답



위 전류 센서의 Dynamic 특성에 대해 부과 설명을 하자면 배터리(Battery)에서 전달되는 전력은 인버터에 의해 AC로 변형되고 이는 모터를 거치게 됩니다. 해당 체인에서 발생하는 전류는 높은 고주파 성분을 가지고 있습니다. 전류 센서는 이러한 고주파 성분을 정확하게 측정하여야 합니다.

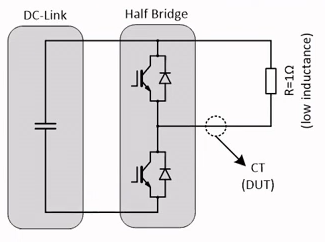

위 그림은 HBM의 전류 센서의 특성을 측정하기 위해 Step Pulse를 하프 브릿지(Half bridge)로 만들고 아래와 같이 전류를 읽어 보았습니다.

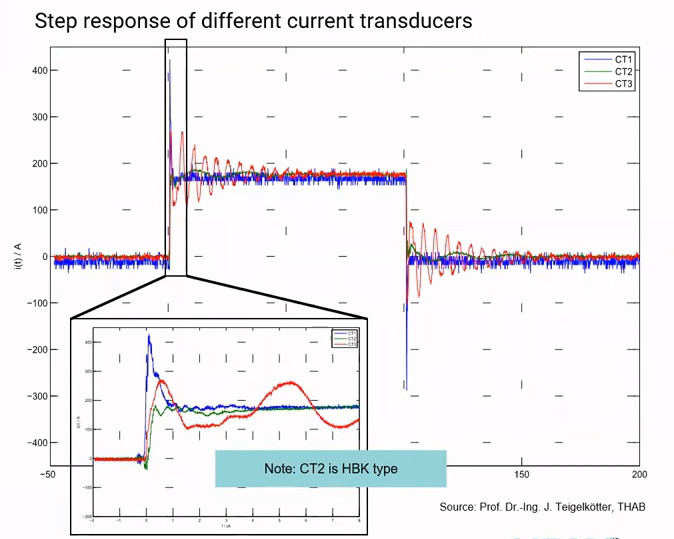

위 그림과 같이 녹색선이 HBM의 전류 센서(Current Transducer)입니다. Step Pulse를 가장 정확하게 측정 하였습니다. 아날로그로 들어오는 다이나믹한 신호에 대한 응답 특성이 높음을 알 수 있습니다.
