엔진룸의 떨림을 영상으로 읽다 — 서로 연결된 부품은 어떻게 움직일까? 본문
엔진 한 개가 아니라, 연결된 여러 부품의 움직임을 보다
자동차의 보닛을 열면 엔진만 있는 것이 아닙니다. 배관과 호스, 흡기 계통, 브래킷과 주변 구조물이 좁은 공간 안에서 서로 연결되어 있습니다. 운전 중 떨림이 보이더라도 어느 부품의 움직임이 두드러지는지, 주변 부품이 같은 방향으로 따라가는지까지 육안으로 설명하기는 쉽지 않습니다.
이 사례에서는 실제 엔진룸을 촬영한 영상을 WaveCam으로 분석했습니다. 화면 속 여러 위치에 관찰점을 두고, 짧은 시간 동안 각 위치의 운동과 반복되는 주파수 성분을 함께 살펴보았습니다. 특정 부품을 떼어 낸 단품 시험과 달리 여러 부품이 연결된 상태를 한 화면에서 볼 수 있다는 점이 특징입니다.
그림 1. 실제 엔진 분석 영상에서 뽑은 정지 화면. 표시 시각은 0.013 s이며, 서로 다른 위치의 점과 움직임 표시를 함께 볼 수 있습니다. 동작을 확대해 출력한 분석 영상이므로 눈에 보이는 이동량 자체를 실제 변위로 읽으면 안 됩니다. © gfai tech GmbH.
정지 사진에서는 비슷해 보여도, 순간의 움직임은 다릅니다
화면의 색 점은 부품 위에 실제로 부착한 가속도센서를 뜻하지 않습니다. 영상에서 각 위치의 움직임을 살펴보기 위한 표시입니다. 같은 촬영 범위 안에서 엔진 주변의 여러 위치를 관찰하므로, 측정이 끝난 뒤에도 위치 사이의 관계를 비교하는 설명이 가능합니다.
다른 시각의 화면을 보면 움직임의 표시가 바뀝니다. 하나의 부품이 움직였다는 사실뿐 아니라 서로 다른 위치들이 어떤 순간에 어떤 방향으로 반응하는지 살펴볼 수 있습니다. 다만 정지 화면 두 장만으로 위상차를 정량적으로 계산할 수 있는 것은 아닙니다. 그 관계를 수치로 설명하려면 각 위치의 시간 이력을 함께 확인해야 합니다.

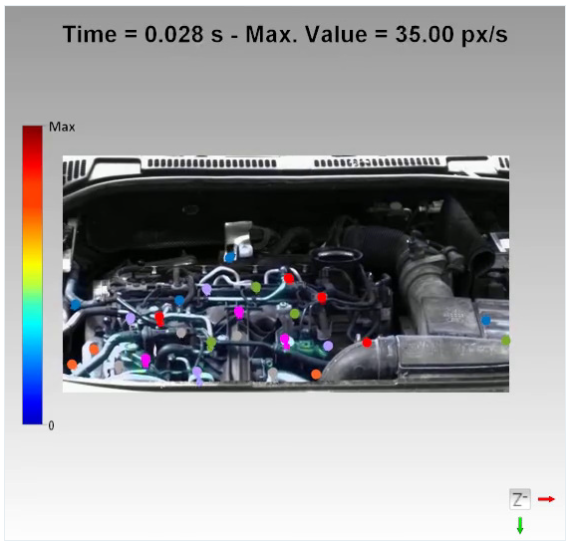

그림 2. 같은 엔진 분석 영상의 0.028 s 화면. 앞의 그림과는 별도 시험이 아니라 동일한 영상의 다른 순간입니다. 화면 상단 값의 단위는 px/s로, 물리적인 mm/s와 구분해야 합니다. © gfai tech GmbH.
스펙트로그램에서는 반복되는 떨림이 띠로 나타납니다
엔진의 진동은 시간 파형만으로 보면 여러 성분이 겹친 복잡한 움직임입니다. 스펙트로그램은 시간을 가로축, 주파수를 세로축으로 놓아 어떤 주파수 성분이 언제 두드러지는지 보여 줍니다. 이 엔진 화면에서는 낮은 주파수 대역에 비교적 수평으로 이어지는 띠가 보입니다.
수평 띠는 해당 관찰 구간에서 비슷한 주파수의 진동 성분이 지속된다는 것을 읽는 출발점입니다. 기울어진 띠가 나타난다면 시간에 따라 주파수가 변하는 상황을 검토할 수 있지만, 여기의 화면만으로 회전수 변화나 특정 엔진 오더를 확정할 수는 없습니다. 실제 회전수와 신호의 대응 관계가 추가로 필요합니다.

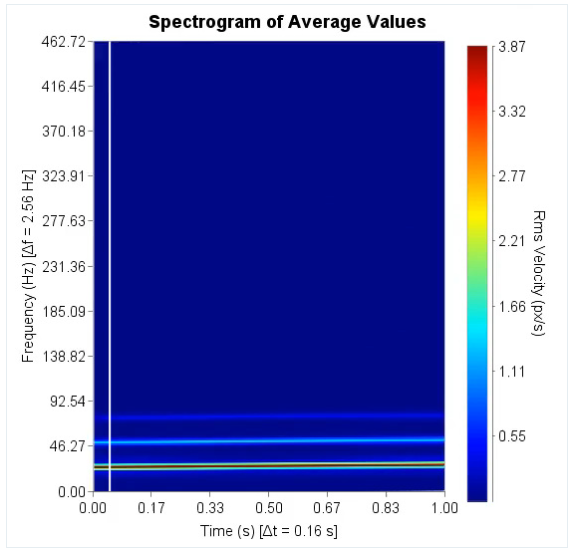

그림 3. 실제 엔진 영상에 대한 평균값 스펙트로그램. 가로축은 시간, 세로축은 주파수이며 색 막대는 영상 좌표계의 RMS 속도(px/s)입니다. 색은 온도나 소음의 dB가 아닙니다. © gfai tech GmbH.
이 그림에서 눈에 띄는 점은 단지 “밝은 띠가 있다”는 것이 아닙니다. 영상의 어느 부위가 움직이는지와 어떤 주파수 성분이 지속되는지를 함께 설명할 수 있다는 것입니다. 엔진과 주변 부품의 진동을 논의할 때, 화면과 주파수 정보를 연결하는 공통 언어가 생깁니다.
많이 움직이는 부품보다, 서로 다르게 움직이는 연결부가 중요할 때
예를 들어 두 부품이 각각 같은 크기로 움직여도 완전히 같은 방향과 시점으로 움직이면 두 부품 사이의 상대운동은 작을 수 있습니다. 반대로 각 부품의 진폭이 크지 않더라도 서로 다른 위상으로 움직이면 연결부가 경험하는 상대운동은 커질 수 있습니다. 그래서 엔진룸을 살펴볼 때는 한 위치의 진폭뿐 아니라 연결된 위치 사이의 관계도 중요합니다.
상대운동 Δx(t) = 위치 A의 변위 xA(t) − 위치 B의 변위 xB(t)

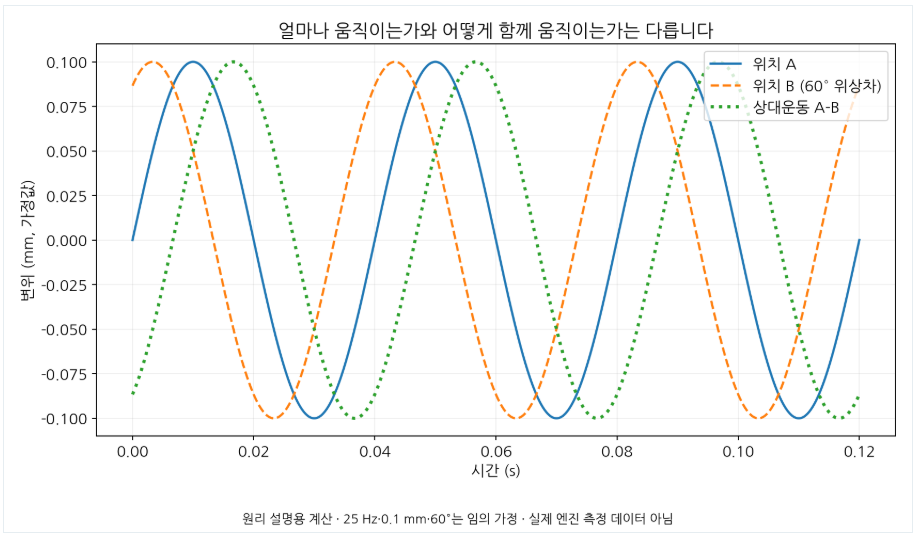

그림 4. 같은 진폭으로 움직이지만 위상이 다른 두 위치를 가정한 계산입니다. 25 Hz·0.1 mm·60°는 원리 설명을 위한 값이며, 위 엔진의 회전수나 실측 진폭을 의미하지 않습니다.
실무적으로 이 관점은 어느 브래킷, 어느 연결부, 어느 주변 부품을 추가로 확인할지 범위를 좁히는 데 도움이 됩니다. 다만 영상에서 상대운동이 보인다는 이유만으로 마운트가 고장 났다거나 체결이 풀렸다고 결론 내릴 수는 없습니다. 운전 조건, 센서 측정, 체결 상태 등을 함께 검토해야 진단으로 이어집니다.
이 시험이 바꾸는 것은 진동을 설명하는 방식입니다
엔진 영상만으로 차종별 정상 범위를 만들거나 고장의 원인을 모두 판정한 사례로 볼 수는 없습니다. 하지만 복잡한 엔진룸의 진동을 추상적인 숫자에서 실제 부품의 움직임으로 바꾸어 보여 준다는 점은 분명합니다. 현장에서 관찰한 떨림을 설계자와 시험 담당자가 같은 화면으로 이야기할 수 있고, 다음 측정에서 집중할 위치를 더 구체적으로 정할 수 있습니다.
이 사례의 가치는 “카메라 하나가 모든 센서를 대신한다”는 데 있지 않습니다. 연결된 부품들의 진동 관계를 넓게 관찰한 뒤, 필요한 곳의 정밀 측정으로 이어갈 수 있다는 것에 있습니다.
관련 제품과 팜테크 안내
WaveCam은 운전 중인 엔진과 주변 구조물의 진동을 영상으로 분석하는 데 활용할 수 있습니다. 절대 진폭이나 운전 조건을 함께 검증하는 구성에는 가속도센서와 진동 계측 시스템을 추가로 검토할 수 있습니다.
시험 대상에 맞는 카메라·센서·분석 구성은 팜테크에 문의해 주세요.
