A4 철판은 왜 주파수마다 다르게 휘어질까? — 충격시험과 해석을 나란히 비교하다
FAMTECH 2026. 10. 16. 12:19평범한 철판에도 여러 가지 움직임이 숨어 있습니다
같은 철판을 한 번 두드렸는데, 낮은 주파수에서는 모서리 쪽이 두드러지고 높은 주파수에서는 더 잘게 나뉜 무늬가 나타납니다. 이 시험은 평평한 판 한 장에서도 진동의 공간적인 모양이 얼마나 다양해질 수 있는지를 보여 줍니다.
대상은 중앙을 고정한 A4 크기의 철판입니다. 표면에는 흑백 패턴 필름을 붙였고, 흰색 플라스틱 팁을 사용해 300 N의 단발 충격을 가했습니다. 촬영에는 Chronos 2.1 흑백 카메라를 사용했으며 프레임 속도는 초당 3,000장이었습니다. 이 수치들은 이 사례의 시험 조건이지, 모든 철판에 적용해야 하는 권장 설정값은 아닙니다.
표면의 흑백 무늬는 영상을 꾸미기 위한 장식이 아닙니다. 카메라가 연속된 프레임에서 같은 위치의 움직임을 구분하는 데 도움을 주는 시각적인 특징입니다. 반사가 강하고 무늬가 거의 없는 금속 표면을 다룰 때 왜 영상의 식별성이 중요한지 이해할 수 있는 대목입니다.
159 Hz에서는 넓은 영역이, 더 높은 주파수에서는 잘게 나뉜 영역이
첫 번째로 볼 화면은 159 Hz의 응답입니다. 철판 표면에서 상대적으로 움직임이 크게 표시된 영역이 넓게 나타납니다. 센서 한 점의 파형만 보았다면 알기 어려운, 판 전체의 움직임 배치를 확인할 수 있습니다.

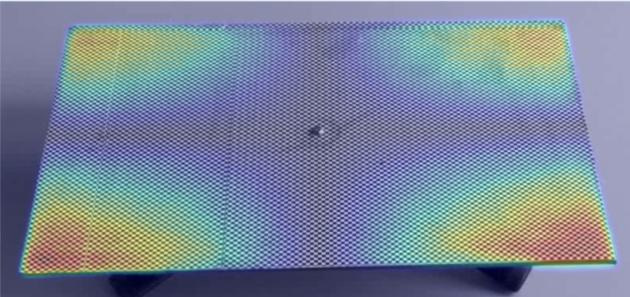

그림 1. 실제 철판 시험의 159 Hz 응답. 중앙 고정부와 주변부를 함께 보면서 어느 영역이 상대적으로 두드러지는지 살펴볼 수 있습니다. 색은 진동 응답의 시각화이며 응력이나 온도를 뜻하지 않습니다. © gfai tech GmbH.
461 Hz에서는 강조되는 위치와 공간적인 무늬가 달라집니다. 같은 판, 같은 고정 구조라도 관찰하는 주파수가 달라지면 움직임을 설명하는 그림이 달라진다는 뜻입니다. 한 군데에서만 측정한 값이 판 전체를 대표한다고 단정하기 어려운 이유도 여기에 있습니다.

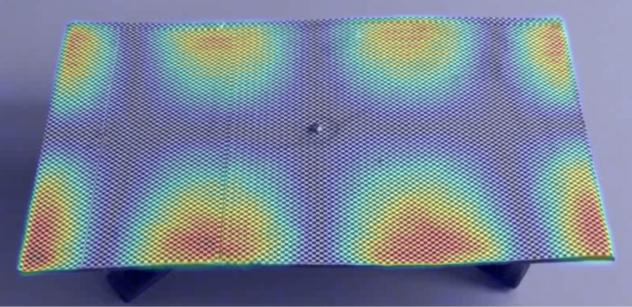

그림 2. 461 Hz에서 나타난 응답 형상. 159 Hz 화면과 비교하면 강하게 표시되는 영역의 위치가 달라집니다. © gfai tech GmbH.
685 Hz에서는 표면의 응답이 더 여러 구역으로 나뉘어 보입니다. 한쪽 위치가 작게 움직인다고 해서 판 전체의 진동이 작다고 볼 수 없으며, 반대로 한 위치에서 큰 값이 나왔다고 전체가 같은 방식으로 움직인다고 볼 수도 없습니다.

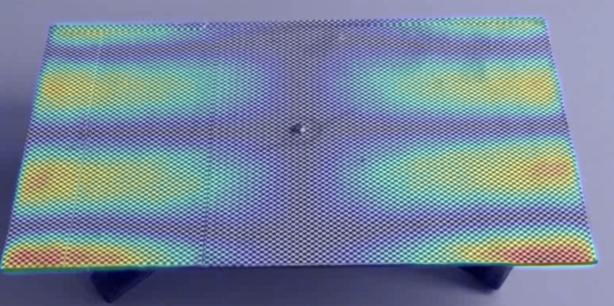

그림 3. 685 Hz 응답. 표면의 여러 구역을 한꺼번에 볼 수 있어 단일 측정점으로 놓치기 쉬운 공간 분포를 읽을 수 있습니다. © gfai tech GmbH.
1,096 Hz 화면에서는 한층 복잡한 분포가 나타납니다. 여기서 중요한 것은 색이 더 많다는 사실 자체가 아니라, 주파수에 따라 판의 응답 형상이 바뀐다는 점입니다. 움직임이 작게 표시된 부분을 정확한 절선으로 판정하려면 위상과 계측 품질까지 함께 검토해야 합니다.

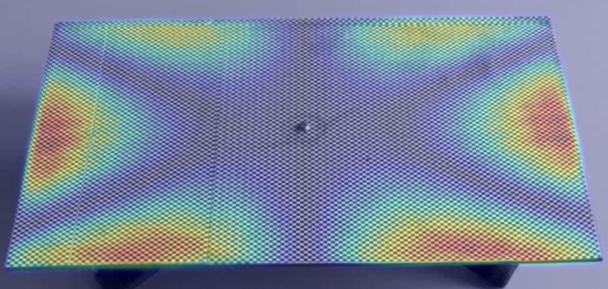

그림 4. 1,096 Hz 응답. 이 화면 역시 실제 영상 분석 결과이며, 색 무늬의 경계가 곧 균열이나 손상 위치를 뜻하지는 않습니다. © gfai tech GmbH.
실제 판과 컴퓨터 속 판은 얼마나 비슷했을까요?
이 사례에서는 영상 시험에서 얻은 형상을 유한요소해석 결과와 비교했습니다. 해석 화면에는 160.228 Hz, 468.629 Hz, 703.768 Hz, 1,141.198 Hz가 표시되어 있습니다. 앞서 본 네 가지 시험 주파수와 각각 대응시키면, 비교하는 대상이 단순한 숫자뿐 아니라 공간적인 형상이라는 점이 분명해집니다.

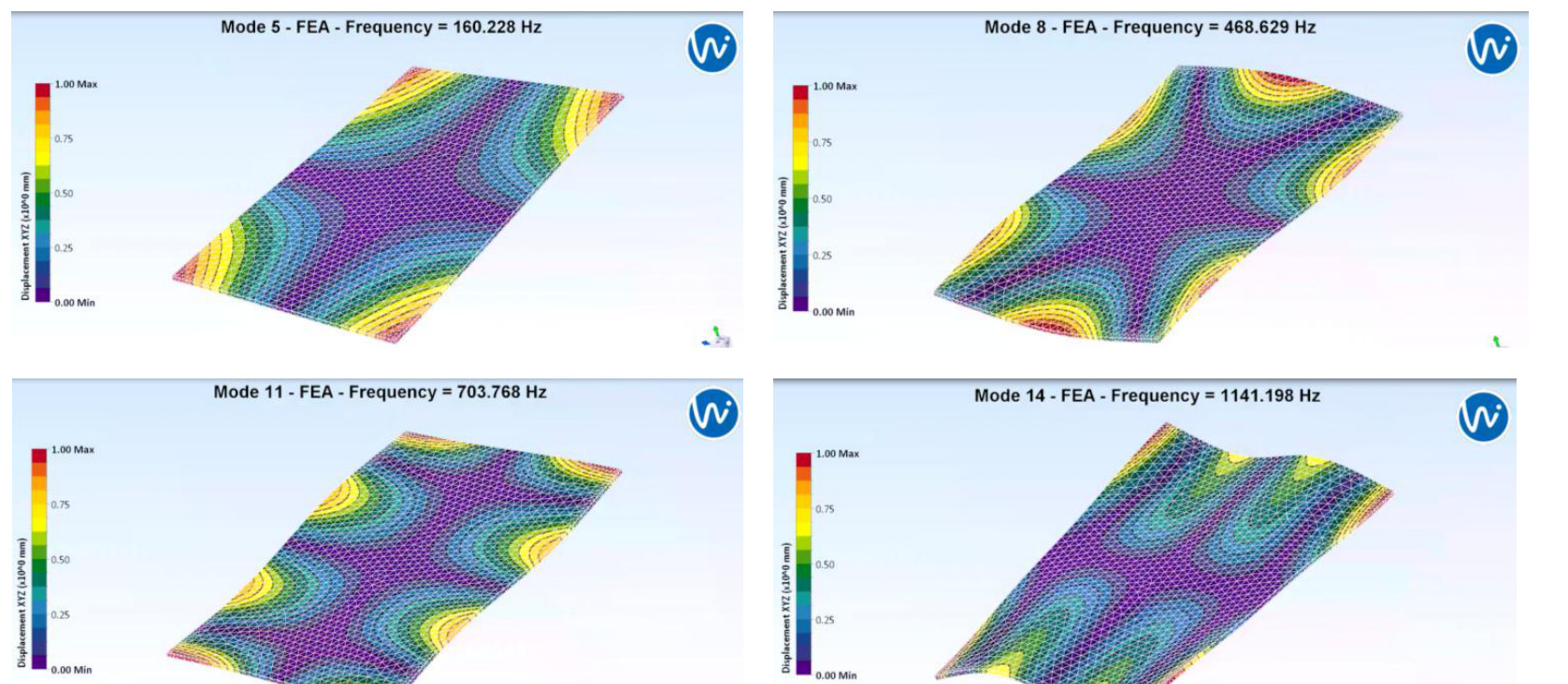

그림 5. 철판의 FEA 결과. 화면에 표시된 Mode 5·8·11·14는 해석모델 내부의 모드 번호이며, 앞의 네 장을 실제 구조물의 1~4차 모드라고 부르는 근거가 아닙니다. © gfai tech GmbH.
차이를 수치로 읽어 보면 더욱 명확합니다. 해석값을 기준으로 시험 주파수와의 상대 차이를 계산하면 약 0.77%, 1.63%, 2.67%, 3.96%입니다. 이 계산은 공개된 화면의 숫자를 옮겨 계산한 것이며, 원시 측정 데이터를 다시 분석한 결과는 아닙니다.
주파수 차이(%) = |시험 주파수 − 해석 주파수| ÷ 해석 주파수 × 100

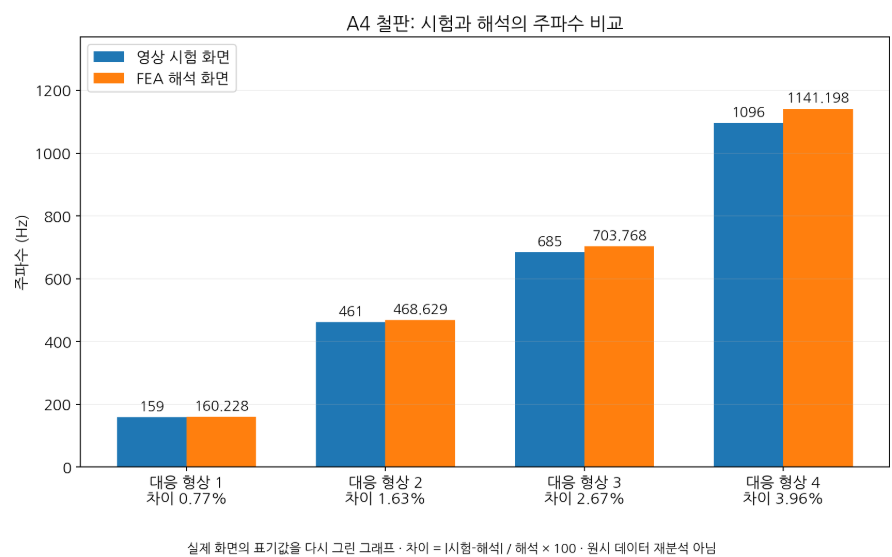

그림 6. 실제 시험 화면과 해석 화면의 표기값을 다시 그린 비교 그래프입니다. 차이의 분모는 해석 주파수로 통일했습니다. 네 쌍의 값은 이 시험체에서 비교한 결과이며 WaveCam의 일반적인 정확도 사양이 아닙니다.
숫자와 형상을 함께 맞추어야 하는 이유
비슷한 주파수가 나왔다는 사실만으로 해석모델 전체가 검증되었다고 보기는 어렵습니다. 다른 형상에서도 비슷한 주파수가 나타날 수 있고, 체결부의 실제 강성이나 재료의 특성에 따라 결과가 달라질 수도 있습니다. 그래서 영상에서 확인한 움직임의 배치와 해석의 형상을 나란히 살펴보는 과정이 중요합니다.
이 사례의 해석 화면에는 WaveImage가 사용되었습니다. 오늘날 같은 종류의 시험·해석 비교 작업을 구성할 때는 WaveCam 결과와 해석 결과를 연결하는 WaveSim도 검토할 수 있지만, 그것이 이 과거 시험에 사용되었다는 뜻은 아닙니다.
작은 철판 시험의 의미는 생각보다 큽니다. 눈에 보이지 않던 표면의 움직임을 확인하고, 컴퓨터 모델이 실제 구조물의 움직임을 얼마나 잘 설명하는지 질문할 수 있게 됩니다. 다만 이 결과를 다른 재질, 다른 두께, 다른 고정 조건의 판에 그대로 적용할 수는 없습니다. 이 시험에서 얻은 것은 보편적인 정답이 아니라, 시험과 해석을 비교하는 구체적인 한 사례입니다.
관련 제품과 팜테크 안내
WaveCam은 판재와 부품의 주파수별 진동 형상을 영상으로 살펴보는 데 활용할 수 있습니다. 시험 결과와 해석 형상을 연결해 비교하는 구성에는 WaveSim, 충격 가진 구성에는 WaveHitMAX를 함께 검토할 수 있습니다.
시험 대상에 맞는 카메라·센서·분석 구성은 팜테크에 문의해 주세요.
