USABC 지속 경사로 주행 출력 시험이란?

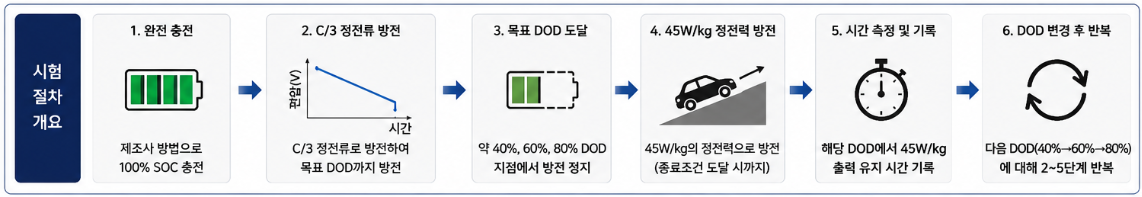

USABC Procedure #8 지속 경사로 주행 출력 시험(Sustained Hill-Climbing Power Test), 팜테크



USABC Procedure #8 지속 경사로 주행 출력 시험(Sustained Hill-Climbing Power Test)은 배터리의 충전량이 줄어든 상태에서도 차량이 긴 오르막길을 주행하는 데 필요한 출력을 일정 시간 유지할 수 있는지를 평가하는 시험입니다. USABC 문서에서는 배터리가 완전히 방전되기 전에 약 45W/kg의 출력을 6분 동안 공급할 수 있는 최대 방전심도(DOD)를 구하도록 합니다. 문서에서 제시한 45W/kg은 시험 대상 배터리의 질량을 기준으로 계산하며, 당시 ETV-1 차량이 약 7% 경사로를 시속 30마일로 주행하는 데 필요한 출력을 대표하는 값입니다. 시험에서는 배터리를 완전히 충전한 뒤 C/3 정전류로 각각 약 40%, 60%, 80% DOD까지 방전하고, 각 지점부터 45W/kg의 정전력 방전을 실시합니다. 정전력 방전은 배터리가 100% DOD에 도달하거나 최저 운전전압, 최고 허용온도 등의 종료조건에 도달할 때까지 계속하며, 각 DOD에서 해당 출력을 유지한 시간을 측정합니다. 최종적으로 DOD와 출력 유지시간의 관계를 그래프로 작성해 45W/kg을 6분 동안 유지할 수 있는 최대 DOD를 판단합니다.





시험을 수행하는 목적



이 시험의 목적은 배터리가 충분히 충전된 상태에서만 높은 출력을 낼 수 있는지, 아니면 SOC가 낮아진 상태에서도 차량 주행에 필요한 지속출력을 안정적으로 공급할 수 있는지를 확인하는 것입니다. 전기자동차가 오르막길에 진입했을 때 배터리 잔량이 충분하지 않으면 전압강하와 발열이 증가하고, 모터가 요구하는 출력을 유지하지 못해 차량의 속도가 감소하거나 BMS의 출력 제한이 작동할 수 있습니다. 예를 들어 80% DOD는 배터리 에너지의 약 80%를 이미 사용하고 약 20%만 남은 상태이므로, 이 지점에서 6분간 정해진 출력을 공급할 수 있는지는 차량의 실제 운행성능과 밀접한 관련이 있습니다. 시험 결과는 저SOC 구간의 출력 제한값, 배터리 팩 용량, 모터 출력 제어, 경사로 주행 가능시간과 열관리 시스템의 냉각능력을 검토하는 데 활용할 수 있습니다. 특히 배터리 전압이나 온도가 먼저 제한조건에 도달하는 경우에는 단순한 에너지 부족뿐 아니라 내부저항과 냉각성능이 지속출력을 제한하는 원인인지 함께 분석해야 합니다. USABC 문서에서 요구하는 대표 결과는 45W/kg 출력 유지시간과 DOD의 관계 그래프이며, 구체적인 온도조건과 세부 종료기준은 해당 배터리의 시험계획서에 정의해야 합니다.





팜테크 배터리 시험시스템

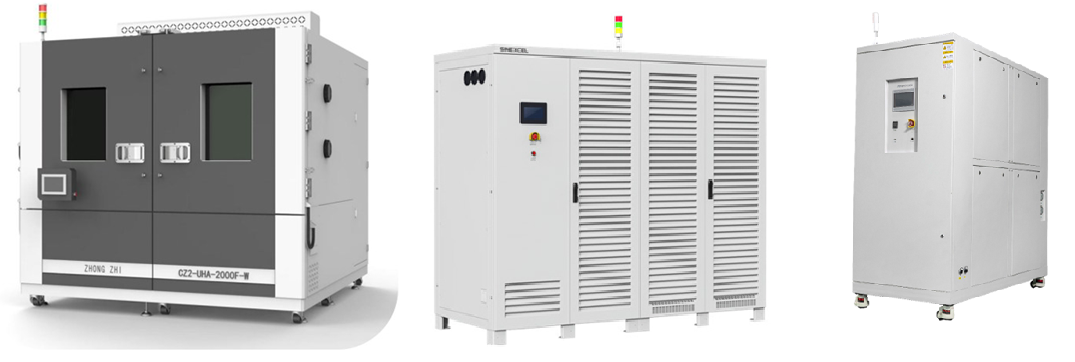

팜테크 배터리 환경챔버, 충방전기, 배터리용 칠러, FAMTECH Battery Chamber, Cycler Teser, Chiller



지속 경사로 주행 출력 시험에는 C/3 정전류 방전과 45W/kg 정전력 방전을 연속적으로 수행할 수 있는 배터리 충·방전기, 전압·전류·전력·용량·온도를 기록하는 데이터 수집시스템이 필요합니다. 팜테크는 배터리의 질량과 정격전압, 최대전류 및 출력에 맞춰 FAMTECH-SINEXCEL 충·방전 시스템을 공급하며, CC·CP·CV·CC-CV 운전과 시험 단계별 종료조건 및 보호조건을 설정할 수 있습니다. 시험 소프트웨어에는 완전 충전, C/3 방전, 목표 DOD 정지, 45W/kg 정전력 방전과 시험 종료 과정을 자동 시험프로그램으로 구성할 수 있으며, 측정된 DOD와 출력 유지시간을 이용한 결과 그래프와 보고서도 생성할 수 있습니다.



시험온도를 일정하게 유지해야 할 경우 팜테크 환경챔버를 적용하고, 액체냉각식 배터리 팩에는 냉각수 온도·유량·압력을 제어하는 칠러를 연동하여 경사로 주행 중 발생하는 열부하와 냉각성능을 함께 평가할 수 있습니다. 팜테크는 충·방전기, 챔버, 칠러와 BMS를 통합하는 소프트웨어 개발부터 현장 설치와 시운전, 시험조건 설정, 사용자 교육, 유지보수 및 고장 수리까지 종합적으로 지원합니다.
