USABC Procedure #6 부분 방전 시험(배터리 반복 충방전,배터리 정전류 방전,C/3 방전 시험,배터리 용량 감소,배터리 재충전 성능,배터리 충전 상태,SOC 시험,배터리 시험 규격,전기차 배터리 시험,EV 배터리 시험) 본문
USABC Procedure #6 부분 방전 시험(배터리 반복 충방전,배터리 정전류 방전,C/3 방전 시험,배터리 용량 감소,배터리 재충전 성능,배터리 충전 상태,SOC 시험,배터리 시험 규격,전기차 배터리 시험,EV 배터리 시험)
FAMTECH 2026. 8. 19. 08:43
목차
"관련제품 문의는 로고 클릭 또는 공지사항의 연락처를 통해 하실 수 있습니다."
USABC 부분 방전 시험이란?

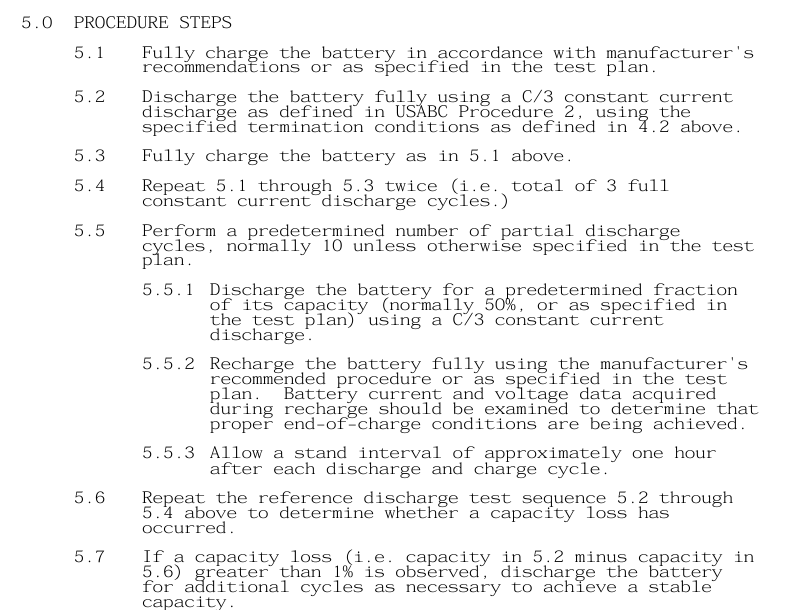

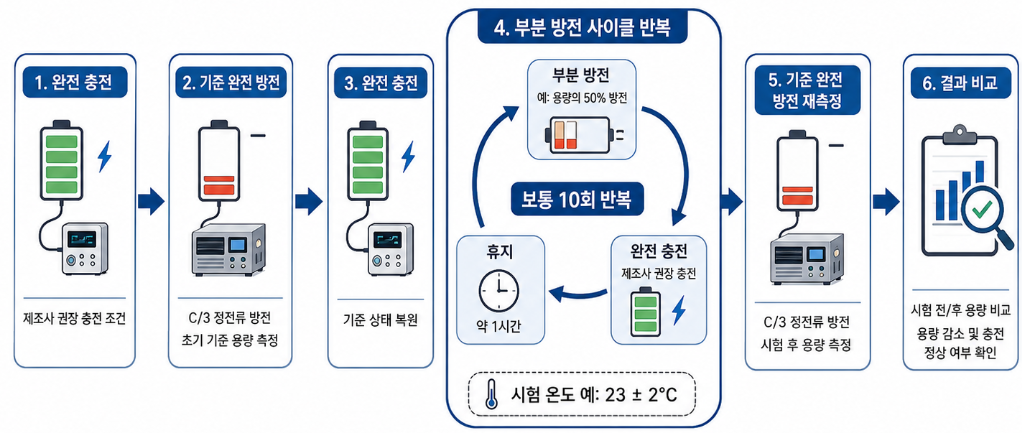

USABC Procedure #6 부분 방전 시험(Partial Discharge Test)은 배터리를 완전히 방전하지 않고 일정한 방전심도까지만 반복적으로 방전·충전한 후, 초기와 비교해 실제 용량이 감소했는지를 확인하는 시험입니다. 여기서 ‘부분 방전’은 고전압 절연시험에서 사용하는 부분방전 현상이 아니라, 배터리 용량의 일부만 사용하는 부분 방전심도 운전을 의미합니다. 시험은 별도의 조건이 없으면 약 23±2℃에서 실시하며, 먼저 배터리를 완전히 충전한 후 C/3 정전류로 완전 방전하는 기준시험을 총 3회 수행해 초기 용량을 확인합니다. 이후 일반적으로 C/3 전류로 배터리 용량의 50%만 방전하고 다시 완전히 충전하는 과정을 10회 반복하며, 각 방전과 충전 후에는 약 1시간의 휴지시간을 둡니다. 부분 방전 반복이 끝나면 다시 3회의 완전 방전 기준시험을 실시하고, 시험 전후의 용량 차이를 비교합니다. 용량 감소가 1%를 초과하면 용량이 안정될 때까지 추가 충·방전 사이클을 수행합니다.
시험을 수행하는 목적
이 시험의 목적은 배터리가 반복적인 부분 방전 조건에서 정상적인 용량을 유지하고, 부분 방전 후에도 제조사가 지정한 충전방법으로 완전히 충전되는지를 확인하는 것입니다. 실제 전기자동차의 배터리는 매번 100%에서 0%까지 완전히 방전되는 것이 아니라 일정한 SOC 범위 안에서 부분적으로 충전과 방전을 반복합니다. 따라서 완전 방전시험만으로는 실제 차량 운전 중 발생할 수 있는 충전 부족, 용량 회복 불량 또는 반복 운전에 따른 용량 감소를 충분히 확인하기 어렵습니다.
USABC 시험에서는 부분 방전 전후의 완전 방전용량을 비교해 즉각적인 용량손실을 계산하고, 재충전 과정의 전류와 전압도 분석해 정상적인 충전 종료조건에 도달했는지 확인합니다. 시험 결과는 특정 배터리를 일률적으로 합격 또는 불합격으로 판정하기보다는, 시험계획에서 정한 허용 용량손실을 만족하는지 검증하는 데 사용됩니다. 이 글은 1995년 개정된 USABC Procedure #6을 기준으로 작성했으며, 실제 신규 개발이나 인증 프로젝트에서는 최신 USABC 시험 매뉴얼과 고객 시험계획을 함께 확인해야 합니다. 공식 USABC 페이지에는 2025년판 Electric Vehicle Test Manual이 현재 시험 매뉴얼로 제공되고 있습니다.

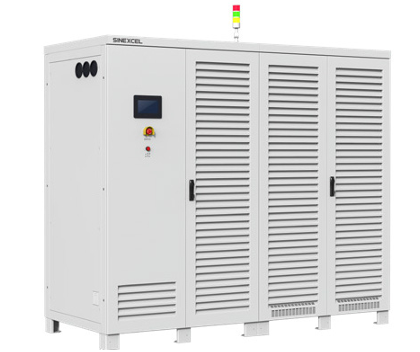

팜테크 배터리 시험시스템
USABC 부분 방전 시험에는 정전류 충·방전을 반복 수행할 수 있는 배터리 충·방전기와 전압·전류·용량을 기록하는 데이터 수집시스템이 필요합니다. 팜테크는 배터리의 전압, 전류, 용량 및 채널 수에 맞는 FAMTECH-SINEXCEL 충·방전기를 공급하며, CC·CP·CV·CC-CV 운전, 시험공정 편집, 보호조건 설정 및 1ms 데이터 기록을 지원합니다. 이를 통해 초기 완전 방전시험, 50% 부분 방전, 완전 충전, 휴지시간 및 시험 후 기준 용량시험을 하나의 자동 시험프로그램으로 구성할 수 있습니다. 시험계획에서 일정한 주변온도가 요구되면 팜테크 환경챔버를 함께 적용할 수 있으며, 액체냉각식 배터리 팩에는 냉각수 온도·유량·압력을 제어하는 칠러를 연동할 수 있습니다. 팜테크는 장비 공급뿐 아니라 고객 시험절차에 맞는 소프트웨어 개발, 충·방전기·챔버·칠러·BMS 통합, 현장 설치와 시운전, 사용자 교육을 지원합니다. 또한 장비 사용 중 발생하는 문제에 대해 기술점검, 유지보수와 수리를 제공하고, 시험조건이나 배터리 사양이 변경될 경우 시험프로그램 수정과 시스템 개선도 지원합니다.
