SAE J1798 6.1 정전류 방식 정적 용량시험

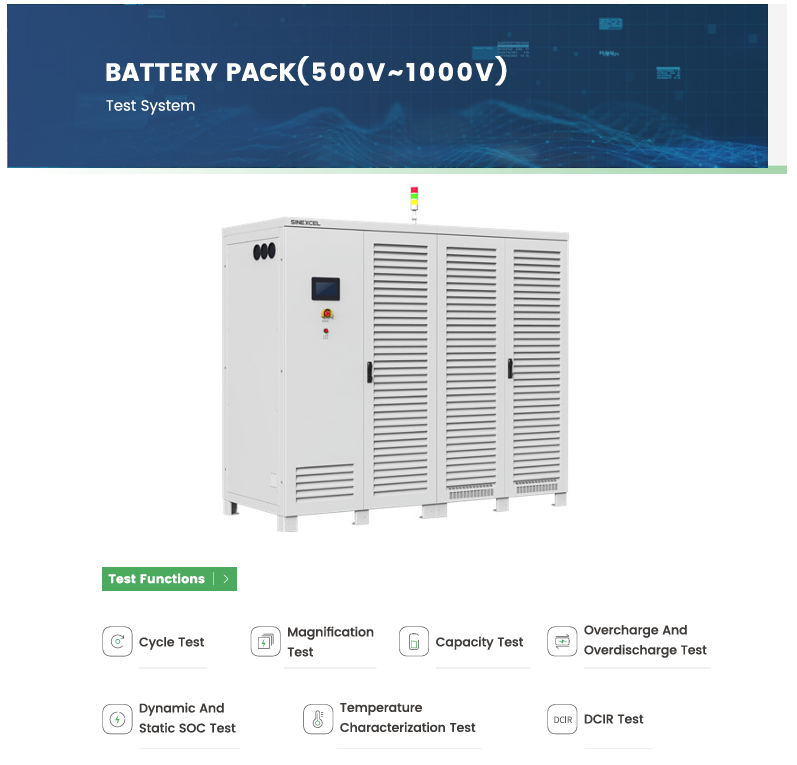

팜테크 충방전기, 배터리 팩용, Battery Pack Tester



SAE J1798의 6.1절 정전류 방식 정적 용량시험(Static Capacity Test, Constant Current Method)은 배터리 모듈을 일정한 전류로 방전하면서 실제 사용 가능한 용량(Ah)과 에너지(Wh)를 측정하는 시험입니다.



먼저 배터리를 목표 시험온도에 충분히 안정시키고 제조사가 지정한 방법으로 완전히 충전한 뒤, C3/3 전류로 전압·온도 또는 기타 종료조건에 도달할 때까지 방전합니다. 이후 동일한 절차를 C1/1과 C2/2 조건에서도 반복하여 방전전류에 따른 성능 차이를 비교합니다. 필요에 따라 25℃뿐 아니라 45℃, 0℃ 및 -20℃에서도 시험하며, 비상온 조건에서는 방전 전 최소 16시간 동안 배터리를 목표온도에 안정시키는 것이 권장됩니다. 시험 결과는 연속 3회의 측정용량이 2% 이내로 재현될 때까지 반복해 신뢰성을 확인합니다.





시험을 수행하는 목적

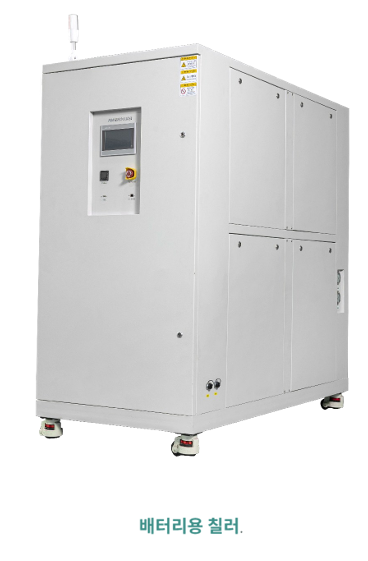

팜테크 배터리 냉각 칠러, Battery Coolant Chiller



이 시험의 목적은 배터리 명판에 표시된 정격용량이 실제 차량 운전조건에서도 확보되는지를 확인하는 것입니다. 배터리는 방전전류가 커질수록 내부저항에 의한 전압강하와 발열이 증가하고, 저온에서는 전기화학 반응이 느려져 실제 사용 가능한 용량과 에너지가 감소할 수 있습니다. 따라서 여러 전류와 온도조건에서 시험하면 차량의 실제 주행 가능 에너지를 예측하고, 배터리 제조사가 제시한 성능을 검증할 수 있습니다. 또한 방전 중 온도 상승과 온도별 용량 변화를 분석하면 배터리 냉각·가열 시스템의 필요 용량과 BMS의 전류·온도 제한조건을 결정하는 데 활용할 수 있습니다. SAE J1798은 이 시험을 배터리의 에너지 성능과 열관리 시스템의 필요성을 검토하기 위한 평가방법으로 설명합니다.





팜테크 배터리 통합 시험시스템

팜테크 배터리용 항온 항습 환경 챔버, Battery Chamber



팜테크는 SAE J1798 정전류 용량시험에 필요한 배터리 충·방전기, 항온항습 챔버, 액체냉각 칠러의 자체 제어 소프트웨어를 공급합니다. FAMTECH-SINEXCEL 충·방전기는 CC, CP, CV 및 CC-CV 시험과 1ms 데이터 기록, 전압·전류·온도·용량 보호조건 설정을 지원합니다. 팜테크 챔버는 -20℃부터 +100℃까지의 환경온도를 제공할 수 있으며, 액체냉각식 배터리에는 온도·유량·압력을 제어하는 칠러를 연결해 실제 차량의 열관리 조건을 모사할 수 있습니다. 팜테크는 장비 공급뿐 아니라 고객 시험규격에 맞는 소프트웨어 개발, 충·방전기·챔버·칠러·BMS 연동, 현장 설치, 작동 교육, 유지보수 및 고장 수리까지 종합적으로 지원합니다.
