운송 환경에서 발생하는 진동 손상



많은 제품 고장은 실제 제품이 작동하는 사용 환경에서 발생하는 것이 아니라, 물류와 운송 과정에서 발생합니다. 운송 중 제품은 전원이 꺼져 있고 완충재나 포장재로 보호되어 있기 때문에, 많은 엔지니어들이 운송 진동은 실제 사용 중 진동보다 덜 심각하다고 생각하기 쉽습니다. 그러나 실제로는 운송 환경이 제품 사용 환경보다 더 큰 손상을 만들 수 있습니다. 특히 포장재가 특정 주파수의 진동을 의도치 않게 증폭시키는 경우, 제품에는 예상보다 훨씬 큰 피로 손상이나 파손이 발생할 수 있습니다.



운송 중 진동 충격, 랜덤 시험, 팜테크



운송 중 진동은 시험실의 셰이커처럼 일정하고 통제된 기계적 가진원에서 발생하는 것이 아니라, 주로 차량과 도로의 상호작용에서 만들어집니다. 예를 들어 트럭이 도로의 이음부, 거친 포장면, 포트홀 등을 지날 때 넓은 주파수 범위의 랜덤 진동이 발생하고, 포트홀이나 상하차 과정에서는 순간적인 충격도 함께 가해질 수 있습니다. 또한 시험실에서 제품을 고정해 놓고 진동을 주는 조건과 달리, 실제 운송 중에는 제품의 지지 조건, 접촉 상태, 적재 상태가 계속 변합니다. 이처럼 운송 환경은 반복적인 저수준 진동, 간헐적인 고충격 이벤트, 포장 시스템에서 발생하는 공진 등이 복합적으로 작용하는 가변적인 환경입니다. 따라서 제품의 신뢰성을 제대로 평가하려면 실제 사용 조건뿐 아니라, 운송 과정에서 제품이 받는 진동과 충격도 시험 계획에 반드시 포함해야 합니다.

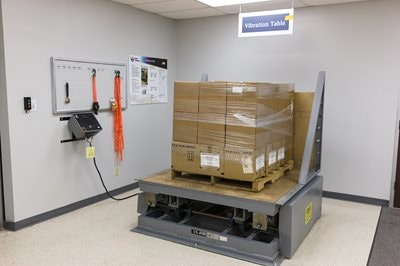

포장 시스템 전체의 진동 시험

팜테크 VibrationVIEW를 사용한 충격 진동 파형 측정



운송 진동 시험에서 중요한 점은 제품, 즉 DUT만 따로 시험해서는 실제 손상을 제대로 재현하기 어렵다는 것입니다. 운송 중 제품은 단독으로 움직이는 것이 아니라 포장재, 완충재, 지지 구조, 접촉점, 마찰, 예압 조건과 함께 하나의 시스템처럼 거동합니다. 완충재는 단순히 충격을 줄이는 역할만 하는 것이 아니라, 시스템의 공진 주파수를 바꾸거나 특정 주파수 응답을 증폭시킬 수 있습니다. 예를 들어 포장재가 너무 단단하면 포장 시스템의 공진이 트럭이나 철도 운송 중 에너지가 큰 주파수 영역으로 이동할 수 있고, 이 경우 제품을 포장하지 않고 고정했을 때보다 오히려 더 큰 응력이 제품에 전달될 수 있습니다. 또한 제품이 운송 중 어떤 방향으로 놓여 있는지도 중요합니다. 제품이 옆으로 눕혀져 운송되면 정상 사용 상태와 다른 하중 경로가 생기며, 이 하중은 체결부, 납땜부, 커넥터 등에 다르게 작용할 수 있습니다. 그래서 ISTA 1–3 시리즈, ASTM D4169, MIL-STD-810, ISO 13355, ISO 2247 같은 운송 및 포장 관련 시험 규격이 활용되지만, 이러한 규격이 모든 운송 상황을 완벽하게 다루는 것은 아닙니다.



운송 손상은 항상 동일하게 발생하는 결정론적 현상이 아니라, 운송 경로, 차량, 도로 상태, 적재 방식, 취급 과정에 따라 달라지는 통계적 특성을 갖습니다. 따라서 엔지니어는 얼마나 오래 시험해야 하는지, 몇 개의 샘플을 시험해야 하는지, 실패를 어떻게 해석해야 하는지를 통계적으로 판단해야 합니다. 또한 온도와 습도 같은 환경 조건도 포장 성능에 영향을 줍니다. 폼의 강성, 감쇠 특성, 압축 상태는 시간과 환경에 따라 변할 수 있고, 반복적인 취급 과정에서 누적 손상이 발생할 수도 있습니다. 결국 가장 신뢰도 높은 방법은 트럭, 철도, 항공, 해상 운송에서 실제 진동 데이터를 측정하고, 이를 기반으로 실험실 시험 프로파일을 만드는 것입니다. 이를 통해 단순한 일반 규격에만 의존하지 않고, 실제 제품이 경험하는 운송 환경과 유사한 진동 수준과 손상 메커니즘을 시험실에서 재현할 수 있습니다.
