EXCITATION(가진) 수행하기 위해 고려해야 할 사항

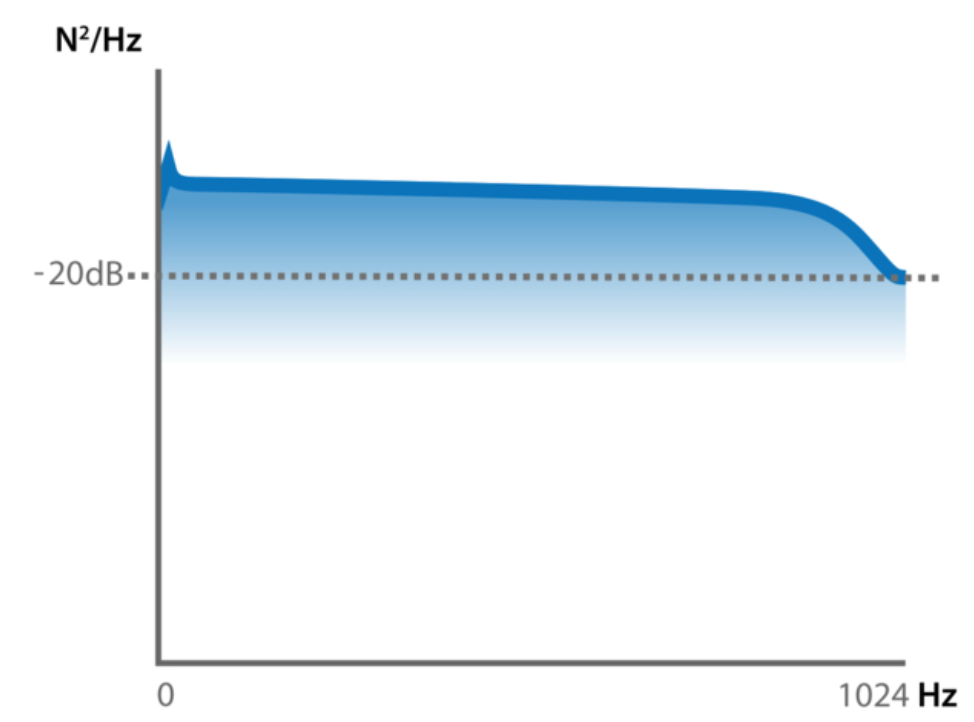

모달 시험, 임팩트 해머 가진 분석, 입력 랜덤 진동 조건, 팜테크



구조 동특성 시험에서 올바른 EXCITATION을 수행하기 위해서는, 먼저 관심 주파수 대역 전체를 배경 노이즈보다 충분히 큰 진폭으로 여기하는 것이 필수적이다. 이는 센서가 측정하는 신호가 노이즈에 묻히지 않고 신뢰성 있게 해석될 수 있도록 하기 위함이다. 동시에, 여기 신호의 주파수별 진폭 분포는 가능한 한 균일해야 하며, 특정 주파수에 에너지가 과도하게 집중되거나 반대로 부족해지는 현상은 피해야 한다. 또한 구조물의 모든 모드를 효과적으로 자극하기 위해서는 관심 주파수 범위를 충분히 커버할 수 있는 에너지 수준이 확보되어야 하지만, 필요 이상으로 높은 주파수 대역까지 에너지가 확장되는 것은 바람직하지 않다.



이와 관련해, 여기된 주파수 범위 내에서 힘(Force) 스펙트럼의 레벨 저하는 최대 20 dB 이내로 유지되어야 하며, 이를 초과할 경우 해당 주파수 영역에서는 에너지 입력이 부족해 모드가 충분히 여기되지 않을 수 있다. 마지막으로, 전체적으로 구조물 내부에 충분한 힘이 전달되어 실제 구조 모드가 명확히 여기되었는지를 반드시 확인해야 하며, 이는 신뢰도 높은 모달 파라미터 추출과 주파수 응답 함수(FRF) 분석의 핵심 전제 조건이 된다.









여기(Excitation)를 위한 해머 팁 선택 원리와 특성 비교

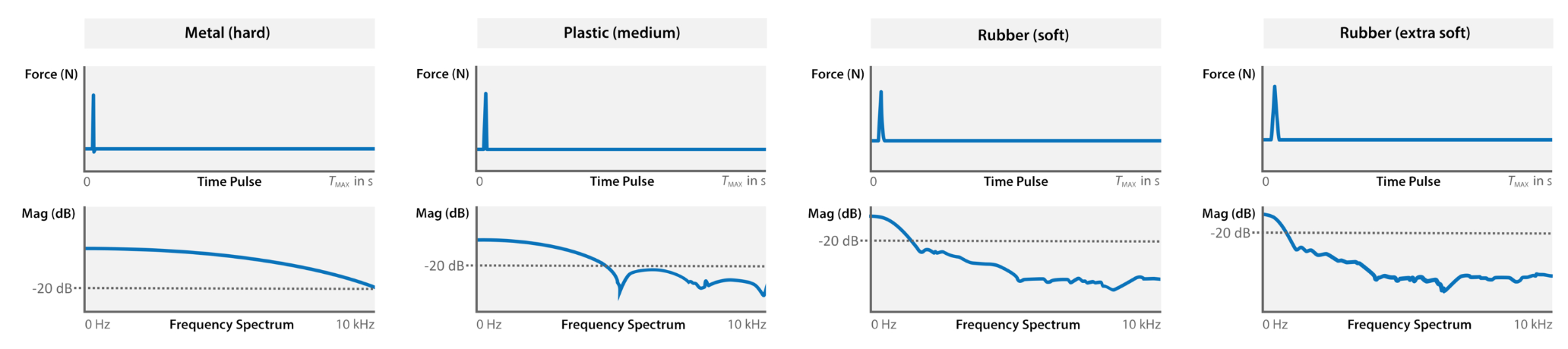

해머 팁에 따른 모달 분석 입력 주파수 파형, 팜테크



구조 동역학 시험에서 해머 팁의 선택은 여기되는 주파수 범위와 에너지 분포를 직접적으로 결정하는 핵심 요소이다. 기본적인 개념은 관심 주파수 대역 전체에 대해 가능한 한 동일한 힘 레벨을 입력함으로써 공진 주파수를 명확하게 식별하는 것이다. 입력 힘의 주파수 폭은 충격 시 발생하는 쇼크 펄스의 지속 시간(contact time)에 의해 결정되며, 이 시간이 짧을수록 더 넓은 주파수 범위가 여기된다. 반대로 접촉 시간이 길어지면 여기 가능한 주파수 범위는 좁아진다. 이러한 특성 때문에 해머 팁은 질량과 강성이라는 두 가지 관점에서 선택 및 조정된다.



먼저, 해머 팁의 질량(mass)은 구조물과 접촉하는 시간을 조절하는 요소이다. 팁의 질량이 작아질수록 해머는 구조물과 충돌 후 더 쉽게 반발하며, 그 결과 접촉 시간이 짧아진다. 이는 입력 신호가 더 짧고 날카로운 임펄스 형태를 가지게 하여, 고주파 성분까지 포함한 넓은 주파수 범위를 여기할 수 있게 한다. 반대로 질량이 큰 팁은 접촉 시간이 길어져 저주파 위주의 여기 특성을 갖는다.



다음으로, 해머 팁의 강성(stiffness) 역시 접촉 시간과 직접적으로 연관된다. 팁이 단단할수록 접촉 시간이 짧아지고, 부드러울수록 접촉 시간이 길어진다. 예를 들어 고무 팁을 금속 팁으로 교체하면, 동일한 조건에서도 충격 펄스는 훨씬 짧아지고 여기 주파수 범위는 넓어진다. 일반적으로 해머가 가볍고 팁이 단단할수록, 여기 가능한 주파수의 상한은 높아진다는 원칙이 성립한다. 다만, 실제 여기 결과는 해머 팁 특성만으로 결정되는 것이 아니라, 충격 지점에서의 구조물의 국부 강성(local flexibility) 또한 함께 고려해야 한다.



그림에 제시된 예시는 팁 재질에 따른 시간 영역과 주파수 영역 특성을 직관적으로 보여준다. 금속(하드) 팁은 매우 짧은 시간 펄스를 생성하며, 그 결과 주파수 영역에서는 고주파까지 완만하게 에너지가 분포된 넓은 여기 특성을 나타낸다. 플라스틱(미디엄) 팁은 금속보다 접촉 시간이 다소 길어 중·고주파 대역까지 비교적 균형 잡힌 여기 특성을 보이지만, 특정 주파수에서 에너지 저하가 발생할 수 있다. 고무(소프트) 팁은 접촉 시간이 길어지면서 저주파 영역에 에너지가 집중되고, 고주파로 갈수록 힘 스펙트럼이 빠르게 감소한다. 초연질 고무(엑스트라 소프트) 팁은 가장 긴 펄스를 형성하여 매우 제한적인 저주파 영역만을 효과적으로 여기하며, 고주파 성분은 크게 감쇠된다.







WaveHit MAX: 구조 동역학용 충격 해머

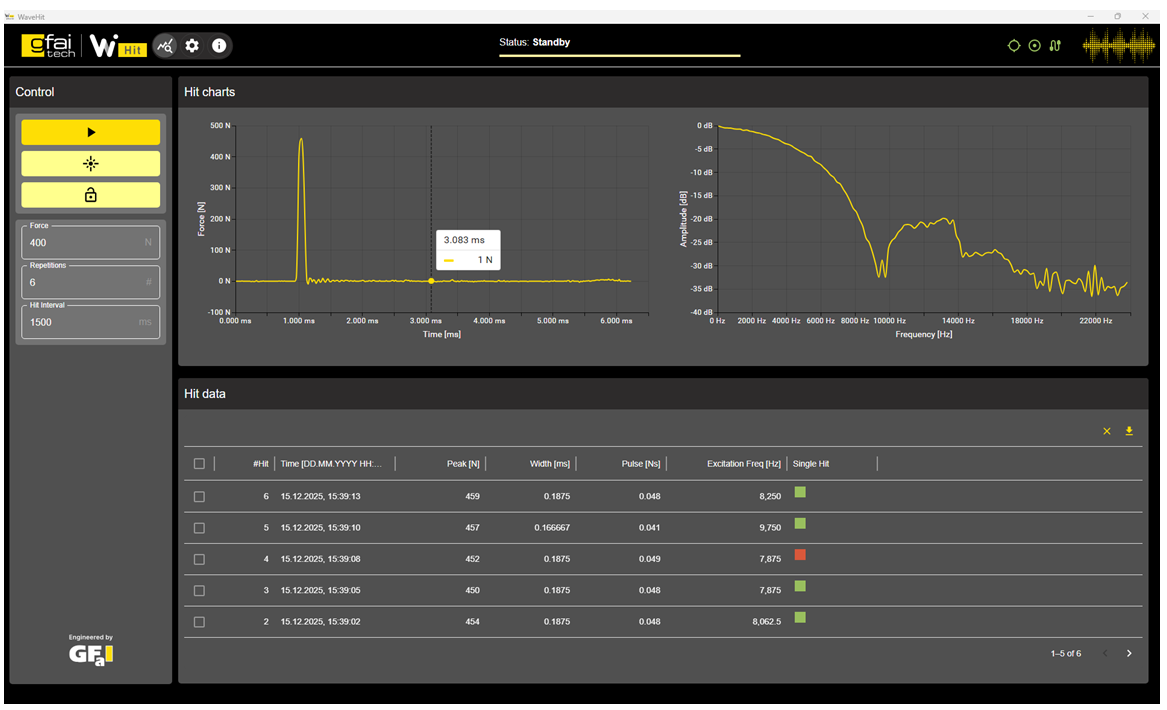

WaveHitMAX The First SMART Impulse Hammer, 모달 임팩트 해머, 팜테크





WaveHitMAX The First SMART Impulse Hammer, 모달 임팩트 해머, 팜테크



WaveHit MAX는 구조 동역학 시험과 모달 분석을 위해 설계된 자동 임팩트 해머로, 구조물에 신뢰성 있고 재현성 높은 힘 입력을 제공하는 전문 장비이다. 내장된 고정밀 ICP® 힘 센서를 통해 충격력을 직접 측정함으로써 배경 노이즈를 충분히 상회하는 입력 신호를 확보할 수 있으며, 선형성이 우수해 주파수 응답 함수(FRF)와 모달 파라미터 산출에 적합하다. 해머 팁의 재질과 질량을 다양하게 선택·조합할 수 있어 충격 시 접촉 시간을 제어할 수 있고, 이를 통해 저주파부터 고주파까지 관심 주파수 대역에 맞춘 최적의 여기 조건을 구현할 수 있다. 단단하고 가벼운 팁 조합은 넓은 주파수 범위를, 부드럽고 무거운 팁 조합은 저주파 중심의 안정적인 에너지 입력을 가능하게 하여 구조물의 특성과 시험 목적에 유연하게 대응한다. 또한 Ethernet 기반 소프트웨어 제어, 외부 트리거 및 반복 충격 설정 기능을 통해 자동화된 시험 환경을 지원하며, 다양한 분석 장비와의 연동성도 확보하고 있다. 이러한 특성으로 WaveHit MAX는 연구실 및 산업 현장에서 구조물의 동적 거동과 고유 모드를 정확하게 파악하기 위한 신뢰도 높은 충격 여기 솔루션으로 활용될 수 있다.
