카메라 기반 진동 해석의 이해: ODS, Modal Analysis, 그리고 WaveCam



목차



"관련제품 문의는 로고 클릭 또는 공지사항의 연락처를 통해 하실 수 있습니다."









ODS (Operational Deflection Shape): 실제 운전 중 변형 형상



ODS(Operational Deflection Shape)는 구조물이나 기계가 실제로 작동하고 있는 상태에서 특정 주파수에서 어떻게 흔들리고 변형되는지를 보여주는 개념입니다.

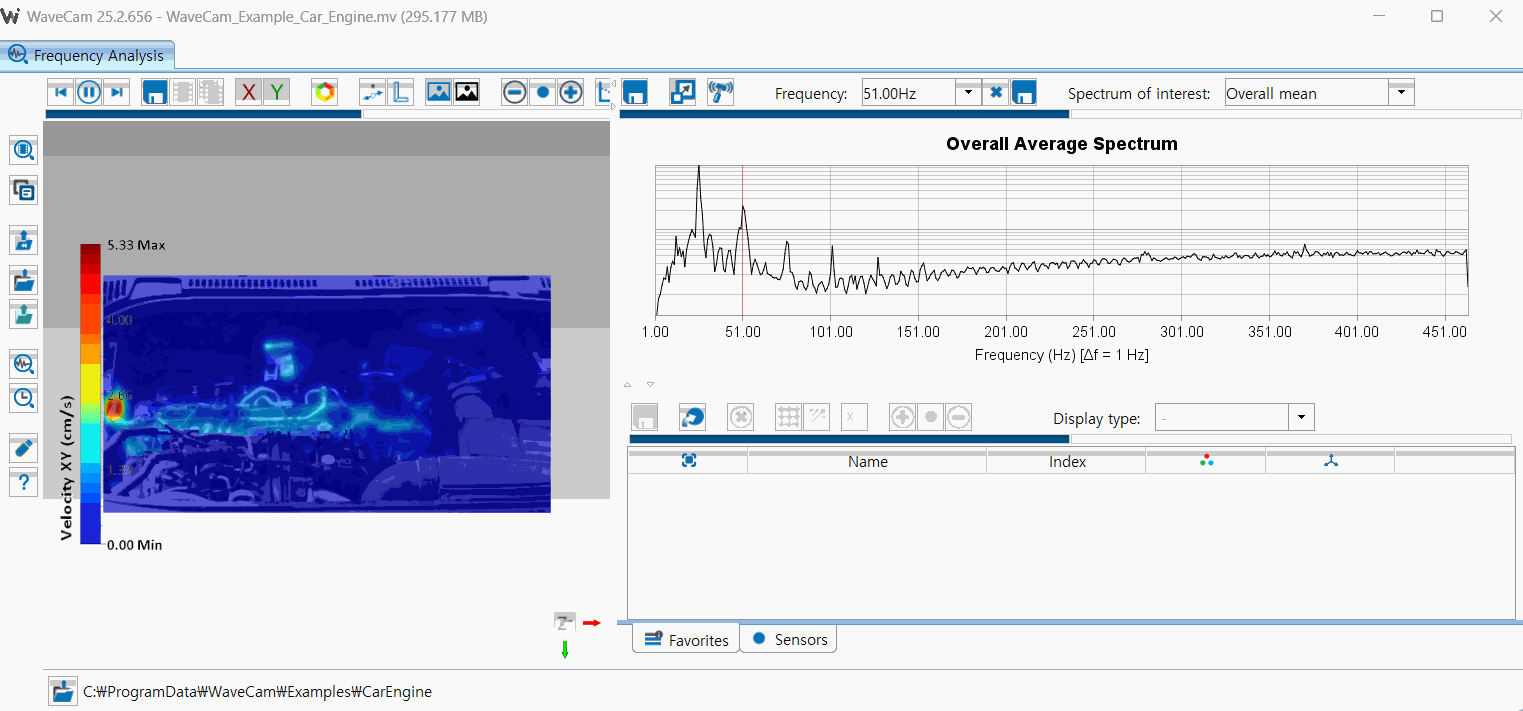

WaveCam, 자동차 엔진 ODS 분석 화면



쉽게 말해, ODS는 “현재 장비가 실제로 어떻게 움직이고 있는가”를 시각적으로 나타낸 결과입니다. 예를 들어 엔진이 작동 중일 때 어느 부분이 크게 진동하는지, 어느 위치에서 응답이 집중되는지를 색상과 애니메이션으로 확인할 수 있습니다. 이때 ODS는 외부에서 가해지는 힘, 회전 요소, 주변 환경 등 다양한 영향이 모두 포함된 실제 응답을 반영합니다. 따라서 문제 발생 위치를 직관적으로 파악하는 데 매우 유용하지만, 여러 진동 모드가 섞여 나타날 수 있기 때문에 구조의 순수한 고유 특성만을 나타내는 것은 아닙니다. 즉, ODS는 현실적인 거동을 보여주는 분석 결과로 이해하시는 것이 적절합니다.

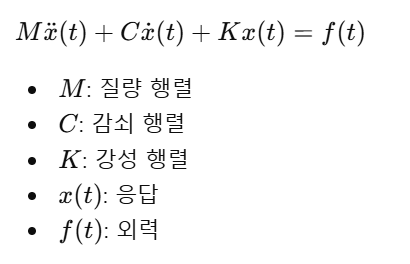

구조 동역학 방정식, f(t)가 0일 경우 모달 분석





Modal Analysis: 구조의 고유 진동 특성 해석



Modal Analysis(모달 해석)는 구조물이 본래 가지고 있는 고유한 진동 특성을 분석하는 방법입니다. 모든 구조물은 외력이 없어도 고유진동수와 고유한 변형 패턴, 즉 모드 형상을 가지고 있으며, 모달 해석은 이러한 특성을 찾아내는 데 목적이 있습니다. 앞서 설명한 ODS가 실제 운전 상태에서 나타나는 복합적인 응답이라면, Modal Analysis는 그 복잡한 응답 속에서 구조물 자체의 본질적인 진동 특성을 분리해 이해하는 과정입니다. 따라서 “Mode 1”, “Mode 2”와 같은 결과는 특정 구조가 원래 어떤 방식으로 흔들리려 하는지를 보여주는 순수한 모드 형상이라고 볼 수 있습니다.

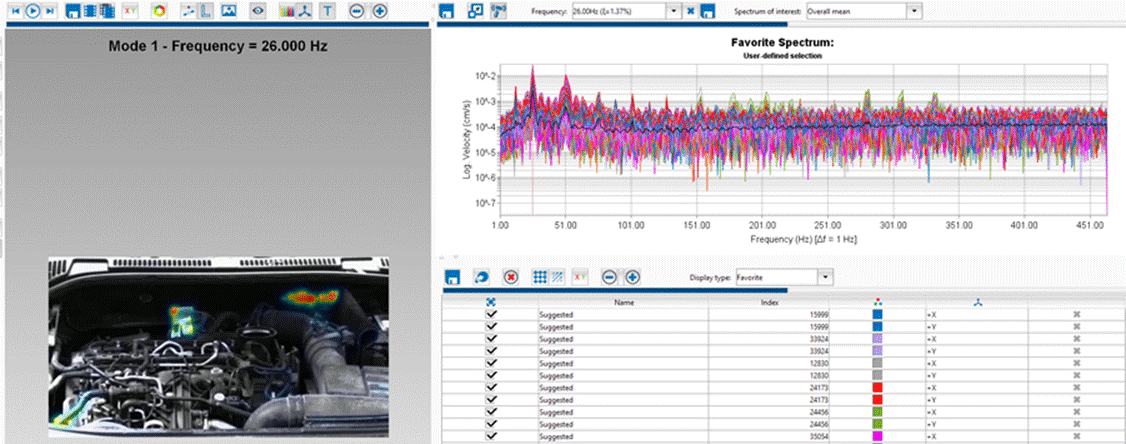

WaveCam, 자동차 엔진 Mode 분석, 모달 분



특히 OMA(Operational Modal Analysis)와 CMIF(Complex Mode Indicator Function)와 같은 기법을 활용하면 실제 운전 데이터에서도 이러한 모드를 추출할 수 있으며, 이를 통해 실험 결과와 해석 모델(FEM)을 비교하는 것도 가능합니다. 정리하면, 모달 해석은 구조의 원인을 이해하기 위한 핵심적인 분석 방법입니다.





WaveCam: 영상 기반 비접촉 진동 해석 시스템



WaveCam은 이러한 ODS와 Modal Analysis를 카메라 영상만으로 수행할 수 있도록 개발된 비접촉 진동 측정 및 해석 시스템입니다. 기존의 진동 측정 방식은 가속도계나 레이저 장비를 사용해야 했지만, WaveCam은 촬영된 영상에서 픽셀의 미세한 움직임을 분석하여 진동 데이터를 추출합니다.



WaveCam ODS 분석 실제 구동 화면



즉, 화면 속 수많은 픽셀이 각각 하나의 가상 센서처럼 작동하여 구조물 전체를 동시에 측정하는 방식입니다. 이를 통해 특정 주파수에서의 실제 변형 형상인 ODS를 시각화할 수 있으며, 분석 모드를 전환하면 모달 해석을 통해 고유 모드 형상도 추출할 수 있습니다. 또한 결과 화면에서 “ODS 1”과 “Mode 1”처럼 명확한 구분을 통해 현재 표시된 결과가 실제 응답인지, 또는 분리된 모드 형상인지 쉽게 이해할 수 있습니다. 따라서 WaveCam은 진동 문제를 직관적으로 분석하고, 실제 거동과 구조적 특성을 동시에 파악할 수 있도록 돕는 효율적인 도구라고 할 수 있습니다.







해당 내용과 관련해서 팜테크에서 시스템 솔루션을 제공하고 있습니다.  관심 있으시면 아래 홈페이지 또는 연락처를 통해 문의 주시면 됩니다. :)
