MCEMAX란 무엇인가?

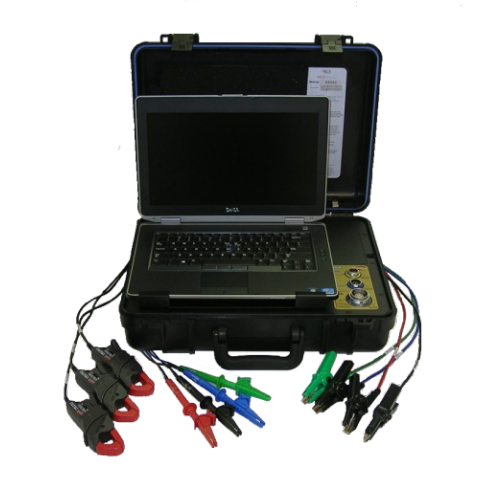

MCE MAX 모터 진단 장비, 팜테크



MCEMAX powered by MCEGold는 회사의 모터나 설비 자산에 대해 다음 기능을 통합한 시스템입니다.

• 모터 테스트
• 진단
• 장비/모터 데이터 관리
• 점검 일정 관리
• 유지보수 비용 절감

쉽게 말하면, 모터가 고장 나기 전에 상태를 측정하고 기록해서 예방정비 또는 상태기반정비를 가능하게 하는 장비와 소프트웨어입니다. MCEMAX는 MCE 기능과 EMAX 기능을 하나의 테스터에 통합한 개념입니다.





MCE와 EMAX의 차이



MCE는 전원을 끈 상태, 즉 deenergized motor testing입니다. 모터를 정지시키고 전원이 차단된 상태에서 모터 회로, 절연, 권선, 회전자/고정자 이상 등을 검사합니다. 반면 EMAX는 전원이 들어간 상태, 즉 energized motor testing입니다. 모터가 실제 운전 중일 때 전류, 전압, 전력, 기동 특성 등을 분석합니다. MCEMAX는 이 두 가지 기능을 모두 포함합니다.



즉, 정리하면 다음과 같습니다.

구분	상태	목적
MCE	모터 정지, 전원 차단	절연, 권선, 회로, 회전자/고정자 상태 진단
EMAX	모터 운전 중, 전원 인가	전류/전력/기동 특성 분석, 운전 중 이상 감지
MCEMAX	둘 다 가능	정지 상태와 운전 상태 진단을 하나의 장비로 수행





MCE: 전원을 끈 상태에서 하는 모터 진단



MCE는 Motor Circuit Evaluation의 약자로, 모터와 관련 전기 회로의 상태를 빠르게 파악하는 예지보전 기술입니다. 문서에서는 전기적 결함이 모터 고장의 큰 비중을 차지하기 때문에, 고장 후 수리보다 사전에 문제를 찾아내는 접근이 필요하다고 설명합니다. MCE는 AC/DC 모터 모두에 적용 가능하고, 테스트 데이터는 저장되어 추세 분석, 비교, 보고서 작성에 활용됩니다.

MCE의 활용 목적은 크게 세 가지입니다.



첫째, 품질보증(QA)입니다. 새 모터나 수리된 모터를 설치하기 전에 정상 품질인지 확인합니다.

둘째, 추세관리(Trending)입니다. 시간이 지나면서 모터 상태가 어떻게 변하는지 기록해, 고장 전에 수리나 교체 시점을 판단합니다.

셋째, 진단 문제해결(Diagnostic troubleshooting)입니다. 문제가 의심되는 회로를 검사해서 고장 지점을 모터, 케이블, 연결부, 권선 등 특정 영역으로 좁혀갑니다.



MCE 모터 감시 진단 기능, 팜테크





MCE에서 측정하는 주요 항목



MCE 표준 테스트는 비파괴 방식이며, DC 모터는 약 1분 30초, AC 모터는 약 3분 30초 정도 걸린다고 설명합니다. 주요 측정 항목은 다음과 같습니다.

• RTG, Resistance-to-Ground는 접지에 대한 저항입니다. 모터와 케이블의 절연 상태를 확인합니다. 절연이 약해지면 누설전류나 지락 사고 위험이 커지므로 중요한 항목입니다.
• CTG, Capacitance-to-Ground는 접지에 대한 정전용량입니다. 절연물 표면의 오염, 습기, 열화 등을 간접적으로 보는 지표입니다.
• 상간 저항, Phase-to-phase Resistance는 각 상 사이의 저항 균형을 봅니다. 불균형이 크면 고저항 접속, 핫스팟, 고정자 코일 단락 가능성을 의심할 수 있습니다.
• 상간 인덕턴스, Phase-to-phase Inductance는 권선, 철심, 회전자 영향까지 포함해 인덕턴스 불균형을 봅니다. 권선 이상이나 회전자 결함을 찾는 데 사용됩니다.
• Step Voltage Test는 절연에 단계적으로 DC 전압을 올려 가하며 누설전류 반응을 봅니다. 절연이 과전압 스트레스에 어떻게 반응하는지 그래프로 확인합니다.
• PI, Polarization Index는 10분 동안 절연저항 변화를 측정해 절연 시스템 상태를 평가합니다. DA, 즉 Dielectric Absorption 비율도 함께 계산됩니다.

추가로 AC 모터에는 RIC, Rotor Influence Check가 있습니다. 회전자를 손으로 돌리면서 인덕턴스 변화를 측정해 문제가 회전자 쪽인지 고정자 쪽인지 구분합니다. DC 모터에는 Commutator bar-to-bar test가 있어 정류자나 전기자 권선 문제를 찾는 데 사용됩니다.





EMAX: 운전 중인 모터 진단



EMAX는 모터를 끌 수 없을 때 사용하는 온라인 테스트 기능입니다. AC/DC 모터가 실제 운전 중일 때 전류 분석, 전력 분석, 기동전류/스타트업 분석 등을 수행합니다. 이 기능의 목적은 “언제 모터를 정지시켜 추가 점검이나 정비를 해야 하는지”를 판단하는 것입니다.



AC 모터에 대한 EMAX 테스트에는 다음이 포함됩니다.



• Rotor Evaluation은 회전자 바 손상을 조기에 찾습니다. 회전자 문제가 커지면 고정자 코일이나 베어링에 2차 손상을 줄 수 있기 때문입니다.
• Eccentricity는 회전자와 고정자 사이의 편심 문제를 확인합니다. 편심이 심하면 회전자, 고정자, 베어링 손상으로 이어질 수 있습니다.
• In-Rush/Start-Up은 기동 시 전류와 시그니처를 분석합니다. 기동 패턴은 모터 열화나 공정상의 문제를 조기에 보여줄 수 있습니다.
• Power Analysis는 3상 전압과 전류를 측정해 위상 순서, 전원 품질, FFT 기반 고장 주파수, 고조파, 테스트 결과 추세를 분석합니다.
• Demod Test는 60Hz 반송 주파수를 제거해 숨겨진 부하 변동 신호를 확인하는 테스트입니다.



DC 모터의 경우 전기자 쪽은 DC Power, DC Current Analysis, DC In-Rush/Start-Up, Drive Input 테스트가 있고, Field 쪽은 DC Power와 DC In-Rush/Start-Up 테스트가 있습니다.
