[모터 진단 장비] 전기 회로의 고장 분석과 예방



산업 현장에서 사용되는 전기 모터는 여러 가지 전기적 요소와 연결되어 있으며, 이들 요소는 모터의 성능에 직접적인 영향을 미칩니다. 모터가 제대로 작동하기 위해서는 전기 회로의 모든 부품이 정상적으로 작동해야 하지만, 회로 자체에 발생하는 문제로 인해 모터 성능이 저하되거나 심지어 고장이 발생하는 경우가 자주 있습니다.



이 글에서는 전기 회로에서 발생하는 일반적인 문제와 그로 인한 모터 성능 저하를 분석하고, 이를 조기에 감지하고 예방하는 방법을 소개하겠습니다. 특히 MCEMAX와 MCEGold™ 시스템을 이용한 고장 진단 및 예방 방법을 중점적으로 다루겠습니다.





1. 전기 회로의 구성 요소와 그 역할

모터에 연결된 전기 회로는 다양한 구성 요소들로 이루어져 있으며, 각 구성 요소는 특정한 역할을 수행합니다. 대표적인 구성 요소는 다음과 같습니다.



• 회로 차단기(Circuit Breaker): 전기 회로에서 과전류가 흐를 때 이를 차단하여 전기적 손상을 방지합니다.
• 퓨즈(Fuse): 일정 전류 이상이 흐르면 녹아서 회로를 차단하는 안전 장치입니다.
• 접촉기(Contactor): 전기 모터에 전원을 공급하거나 차단할 때 사용되는 스위치입니다.
• 과부하 보호 장치(Overload Protector): 모터에 과부하가 발생했을 때 모터를 보호하기 위해 전원을 차단하는 장치입니다.
• 단자 연결부(Lug Connections): 모터와 전원 공급선 등을 연결하는 접속부로, 잘못된 연결은 전력 손실 및 과열의 원인이 됩니다.



이 외에도 전력 분배 시스템에는 많은 연결 부위와 도체들이 존재하며, 이들은 모터의 성능에 큰 영향을 미칩니다.





2. 전기 회로에서 발생하는 고장의 주요 원인

전기 회로의 문제는 산업 현장에서 모터 성능을 저하시킬 수 있는 주요 요인입니다. 연구에 따르면, 산업용 전력 분배 시스템에서 모터 고장의 약 46%는 전기 회로에서 발생하는 문제로 인한 것입니다. 이러한 문제의 주요 원인은 다음과 같습니다.



• 전압 불균형(Voltage Imbalance): 전력 공급에 불균형이 생기면 모터에 과부하가 발생하고, 효율이 떨어지며, 결국 고장이 발생할 수 있습니다.
• 전류 불균형(Current Imbalance): 세 개의 전기 상에서 흐르는 전류가 균일하지 않을 경우, 모터의 열적 손상이 발생할 수 있습니다.
• 순서 전류(Sequence Currents): 전기 상의 순서가 잘못되었을 때 발생하며, 모터의 효율성을 저하시킬 뿐 아니라 장기적으로 모터의 손상을 초래할 수 있습니다.
• 연결 부위 손상(Connector and Conductor Issues): 전기 회로의 접속 부위가 느슨하거나 부식되어 있을 경우, 저항이 높아져 과열 및 전력 손실을 야기합니다.



이러한 문제가 지속되면 모터의 마력 감소, 과열, 절연체 손상 등의 문제를 일으키며, 결국 모터의 수명이 단축될 수 있습니다.





3. 문제 조기 발견의 중요성

모터와 그 전기 회로의 성능을 유지하려면, 문제가 커지기 전에 조기에 발견하고 해결하는 것이 필수적입니다. 이를 위해서는 전압, 전류, 저항, 인덕턴스와 같은 전기적 파라미터를 정기적으로 모니터링해야 합니다.





예를 들어 전압 불균형은 모터의 성능을 떨어뜨리며, 10%의 전압 불균형만 있어도 모터 수명이 절반으로 줄어들 수 있습니다. 전류 불균형은 열 손상을 초래하며, 이는 절연체의 손상으로 이어져 장기적으로 모터 고장을 일으킵니다. 저항 불균형은 연결 부위의 문제를 나타낼 수 있으며, 이는 과열 및 전력 손실의 원인이 됩니다. 인덕턴스 불균형은 모터 코일에 문제가 있을 가능성을 시사하며, 이 또한 모터의 효율성을 저하시킬 수 있습니다.







4. MCEMAX와 MCEGold™를 통한 고장 예방

모터와 전기 회로의 상태를 모니터링하고 진단하기 위한 강력한 도구로 MCEMAX와 MCEGold™가 있습니다. 이 시스템은 전기 회로의 모든 구성 요소를 테스트하고, 초기 단계에서 문제가 발생하는지 여부를 판단하는 데 매우 유용합니다.







MCEMAX의 주요 기능

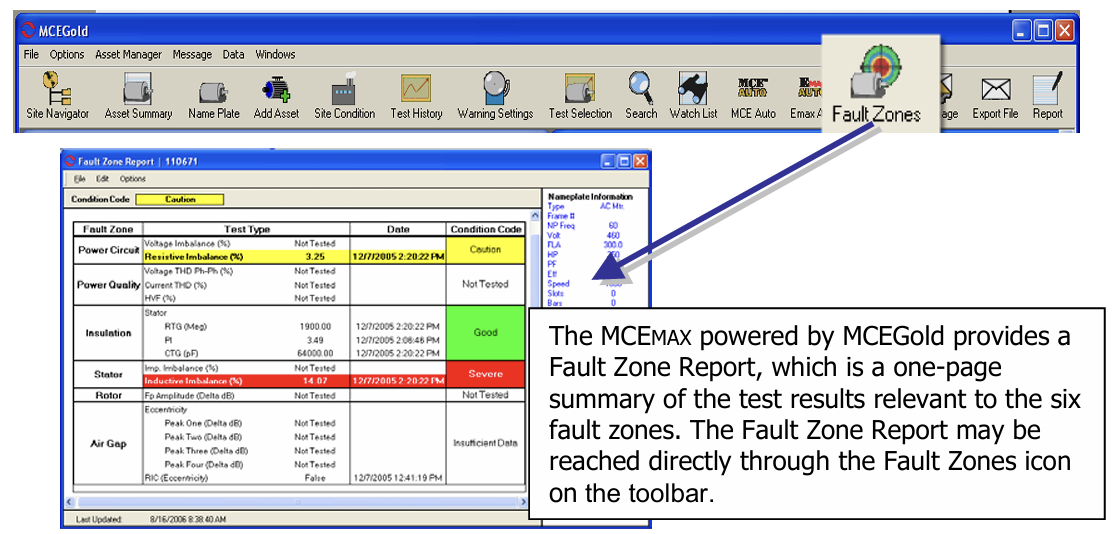

• 고장 구역 보고서(Fault Zone Report): 테스트 결과를 바탕으로 여섯 가지 고장 구역에 대한 정보를 제공하는 보고서입니다. 이 보고서를 통해 사용자는 회로의 상태를 한눈에 파악할 수 있습니다.
• 실시간 경고: MCEMAX는 전류 불균형이나 과전류 상태를 실시간으로 감지하고, 경고를 통해 즉시 조치할 수 있도록 돕습니다.

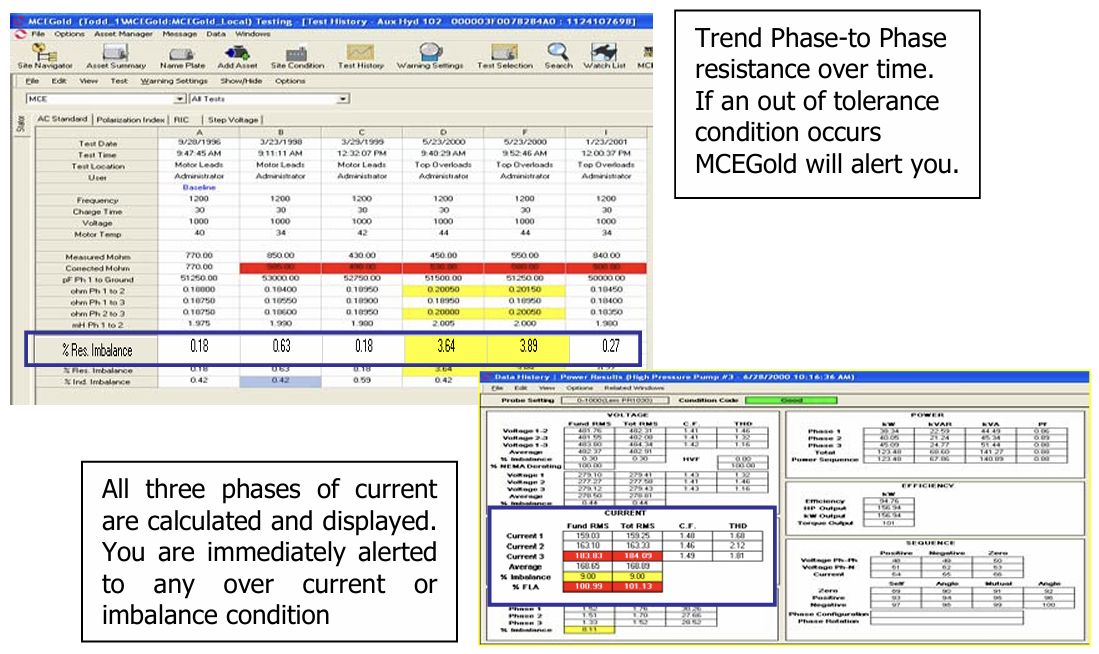

• 저항 추적(Resistance Tracking): 시간이 지남에 따라 상간 저항을 추적하여 허용 범위를 벗어나는지를 감지합니다. 이를 통해 작은 문제라도 초기 단계에서 해결할 수 있습니다.







MCEGold™는 MCEMAX의 데이터를 바탕으로 분석 및 보고서를 생성하여 사용자에게 보다 자세한 진단 정보를 제공합니다. 이 시스템을 사용하면 전기 회로와 모터의 상태를 정확히 파악하고, 문제 발생 가능성을 최소화할 수 있습니다.







5. 전기 회로 관리의 실질적 이점

정기적인 전기 회로 점검과 관리가 왜 중요한지에 대해 간과하는 경우가 많습니다. 하지만, 전기 회로에서 발생하는 작은 불균형조차도 장기적으로 심각한 문제를 일으킬 수 있으며, 이는 다음과 같은 결과로 이어질 수 있습니다.



• 비용 절감: 고장이 발생하기 전, 전기 회로에서 발생하는 문제를 조기에 발견함으로써, 비싼 수리 비용을 줄일 수 있습니다.
• 가동 시간 증가: 모터와 관련된 장비의 가동 중단 시간을 줄이고, 효율성을 높일 수 있습니다.
• 모터 수명 연장: 전기적 문제로 인한 불필요한 고장을 방지함으로써 모터의 수명을 연장할 수 있습니다.
• 에너지 절감: 전기 회로의 불균형을 조정하면 에너지 효율이 높아져, 에너지 비용을 절감할 수 있습니다.











전기 회로의 고장 분석과 예방: 설정 및 분석 영상



기본 이론 영상

https://youtu.be/F4vrpo7DZRs









Case Study

https://youtu.be/Mh2Cx6yqviw
