이번 포스트에서는 팜테크에서 제공하는 Binsfeld 사의 토크 텔레메트리 제품에 대해 소개 합니다. 토크 텔레메트리는 회전 축의 토크와 RPM을 측정하여 분석 및 모니터링을 위해 사용 됩니다.



토크 텔레메트리란?(Torque Telemetry)

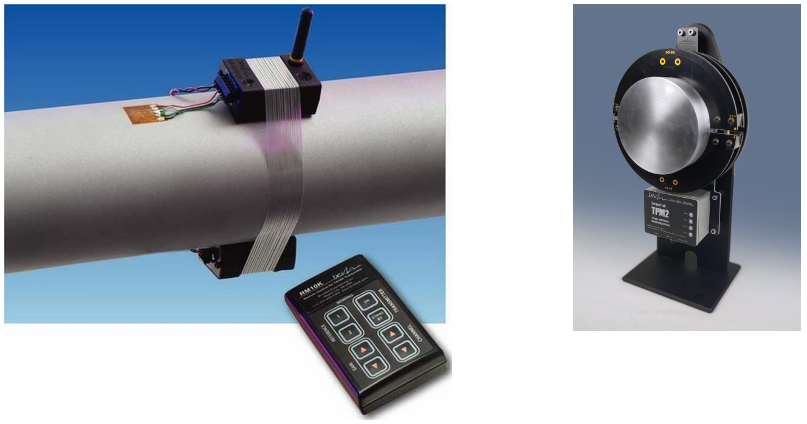

토크 텔레메트리(Torque Telemetry)는 회전하는 축에 작용하는 토크(회전력)를 측정하고 이를 무선 방식으로 전송하는 장치입니다. 이 장치는 주로 회전 축에 부착된 스트레인 게이지(흔히 축에 부착되는 변형 게이지)와 같은 센서로부터 수신한 데이터를 활용 가능한 형식으로 출력하기 위해 데이터를 활성화, 전송 및 처리하는 역할을 합니다. 데이터의 무선 전송은 두 가지 종류의 텔레메트리를 사용하여 수행됩니다: 무선 주파수(Radio Frequency) 또는 인덕션(Induction).





인덕션 텔레메트리: 인덕션 텔레메트리 시스템은 회전 코일과 정지 코일 사이의 인덕션 링크를 통해 토크 신호를 전달합니다. 이 방식은 특히 특정 축에 대한 장기간의 테스트가 필요한 경우에 이상적입니다.



1. 무선 주파수(RF) 텔레메트리

2. 적외선(Infrared)



예를 들어, 자동차 엔진의 회전 축에서 발생하는 토크를 측정하려면 토크 텔레메트리 시스템을 사용할 수 있습니다. 스트레인 게이지(Strain Gauge)를 축에 부착하고, 이 센서는 토크를 감지하고 해당 데이터를 무선으로 전송합니다. 이러한 데이터를 분석하여 엔진의 성능을 평가하거나 문제를 진단할 수 있습니다.



토크 텔레메트리는 회전 장비 및 기계에서 토크 및 힘 측정에 매우 유용하며, 특히 테스트 및 진단 작업을 수행할 때 무선 데이터 전송이 필요한 경우에 활용됩니다.









토크 텔레메트리 시스템 구성 및 동작

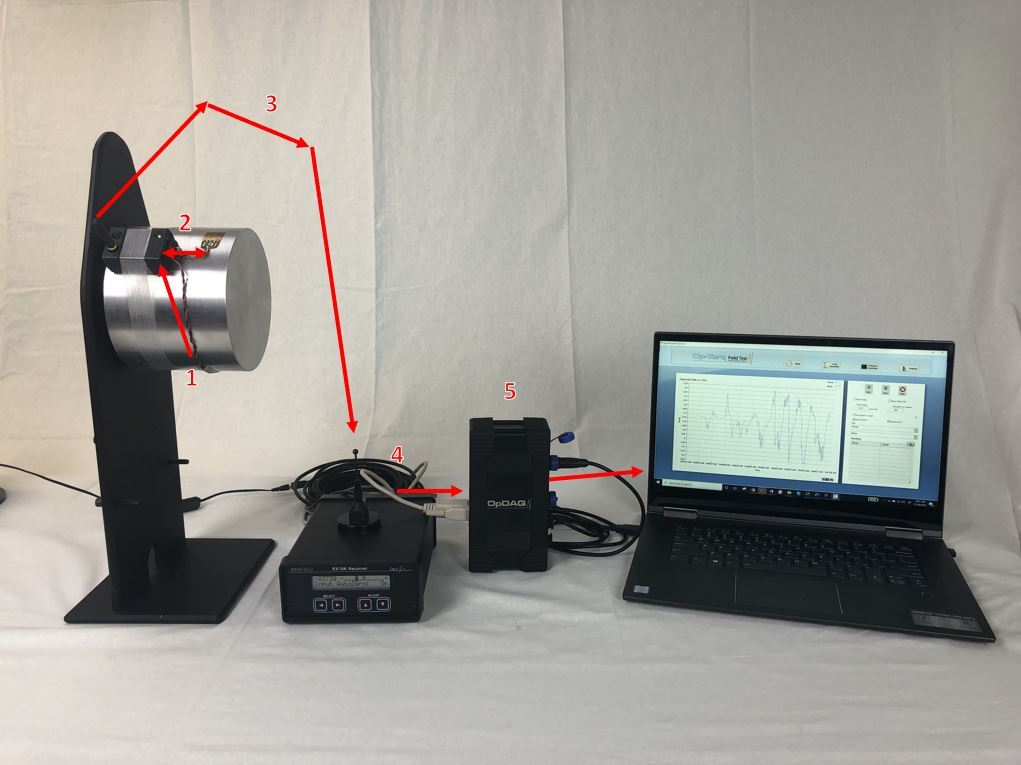

토크 텔레메트리 시스템은 회전하는 축에서 발생하는 토크(회전력)를 측정하는 무선 방식입니다. 이 시스템은 주로 스트레인 게이지와 같은 센서가 회전하는 축에 부착되어 있어야 합니다. 토크 텔레메트리 시스템이 작동하는 방식을 이해하기 위해 일반적인 토크 텔레메트리 시스템을 통과하는 신호의 흐름을 이해해야 합니다.

1. 토크 텔레메트리 시스템의 핵심인 트랜스미터(Transmitter)가 전원을 받습니다. 이 트랜스미터는 배터리를 통해 에너지를 공급받거나, 인덕션(Induction) 방식으로 전력을 공급받을 수 있습니다.

2. 회전하는 축에서 발생하는 토크는 축을 비틀게 하고, 이 비틀림을 감지하는 스트레인 게이지에 물리적 신호를 전기 신호로 변환됩니다. 스트레인 게이지는 회전 축에 부착되어 토크의 발생과 함께 발생하는 변형을 감지합니다.

3. 스트레인 게이지에서 생성된 전기적인 "토크" 신호는 무선(Wireless) 텔레메트리를 통해 전송 됩니다. 이 텔레메트리 방식은 무선 주파수(RF, Radio Frequency)나 적회선(Infrared)과 같이 다양하게 구현될 수 있습니다.

4. 무선으로 전송된 신호는 수신기(Receiver)에서 수신되고 처리됩니다. 이 단계에서 신호는 디지털 또는 아날로그 신호로 변환되고 처리됩니다.

5. 토크 값 기록(Signal is converted to torque value and recorded to a data acquisition system): 최종적으로, 처리된 신호는 토크 값으로 변환되어 기록 및 분석을 위한 데이터 수집 시스템에 기록됩니다.

토크 텔레메트리 시스템은 높은 정확도를 제공하며, 깨끗하고 노이즈가 없는 신호를 제공합니다. 또한 쉽게 설치할 수 있으며 축 수정이 필요하지 않습니다. 이러한 이점으로 인해 토크 텔레메트리 시스템은 해양, 제조, 광산 및 에너지 산업과 같은 다양한 응용 분야에서 이상적으로 사용됩니다
