유도기전력과 인덕터스란? (Induced electromotive force, Inductance)



목차







"관련제품 문의는 로고 클릭 또는 공지사항의 연락처를 통해 하실 수 있습니다."









유도기전력이란 (Electromotive Force)?

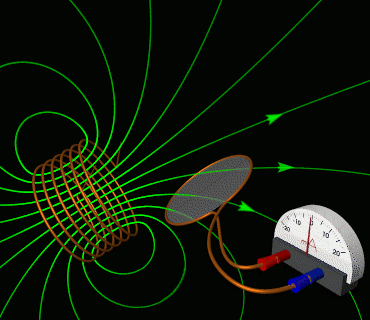

By Ponor - Own work, CC BY-SA 4.0, https://commons.wikimedia.org/w/index.php?curid=95026784



위 그림과 같이 코일(Coil)의 양 끝에 양극과 음극으로 연결하여 전류를 공급하면 오른나사의 법칙(Law of clockwise screw)에 의해 그림과 같이 전류가 흐르는 방향이 시계 방향이고 나사가 진행하는 방향으로 자력선이 발생 합니다.

이때 갑자기 생긴 자력선에 대한 저항으로 자력선을 없애려는 방향으로 전류가 흐릅니다. 이를 유도전류(Induced current)라고 합니다.

코일에 흐르는 전류와 역방향이므로 이를 유도기전력 또는 역기전력이라고 부릅니다.



유도기전력이 발생하는 단계는 아래와 같습니다.



1. 코일에 전류를 흘립니다.
2. 오른나사 방향으로 자력선(Magnetic field)가 발생합니다.
3. 힘의 작용 반작용과 같이 0에서 발생한 자력선에 대한 저항으로 역방향의 유도전류가 발생합니다.
4. 유도전류에 의한 역기전력으로 전원의 전압상승을 줄입니다.
5. 역기전력 보다 전원 전압이 높으므로 유도전류는 점점 줄어 들어 역기전력이 없어지게 됩니다.









코일의 인덕턴스란? (Coil, Inductance)







위 수식에서 L은 인덕턴스(Inductance)를 의미하고 e는 기전력을 의미하고 i는 전류를 의미 합니다.



코일의 인덕턴스는 모터에서 코일을 감은 횟수와 비례 합니다. 수식에 따르면 전류의 변화가 빠르고 인덕턴스가 커지면 기전력이 커져서 모터의 움직임을 방해하게 됩니다.
