저온·저압 흡입가스 배관은 왜 단열해야 하는가?

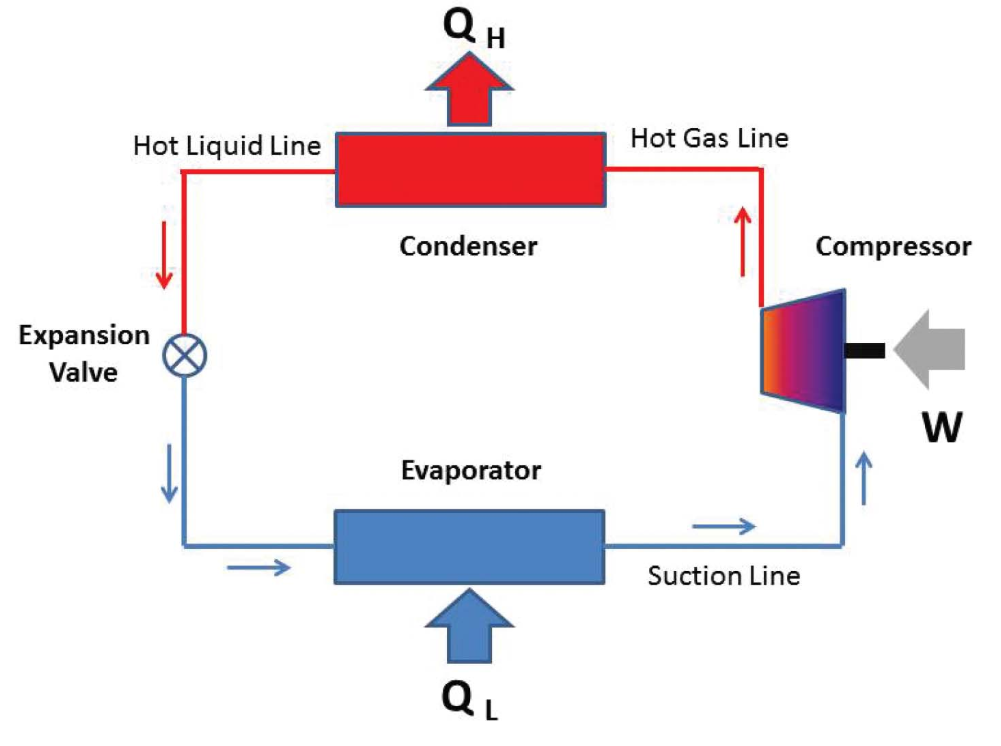

냉동 시스템 구조



냉동장치에서 증발기를 지난 냉매는 저온·저압의 기체 상태가 되어 압축기로 들어간다. 이 구간을 보통 흡입배관이라고 하며, 압축기는 이 저온·저압 기체를 압축하여 고온·고압 기체로 만든다. 그래서 얼핏 보면 압축기 입구의 냉매 온도가 미리 올라가면 압축기가 고온가스를 만드는 데 힘이 덜 들 것처럼 생각할 수 있다.



하지만 실제 냉동 사이클에서는 그렇지 않다. 흡입배관에서 외부 열을 받아 냉매 온도가 올라가는 것은 냉동장치에 유리한 현상이 아니라, 대부분 불필요한 열 유입에 해당한다. 압축기는 냉매의 온도를 단순히 높이는 장치가 아니라, 저압 상태의 냉매를 고압 상태로 압축하는 장치다. 따라서 흡입가스 온도가 올라간다고 해서 압축기가 해야 할 일이 의미 있게 줄어드는 것이 아니라, 오히려 냉동능력 저하와 토출온도 상승 같은 문제가 발생할 수 있다.





1. 흡입가스 온도 상승은 ‘좋은 예열’이 아니라 ‘무효 과열’이다



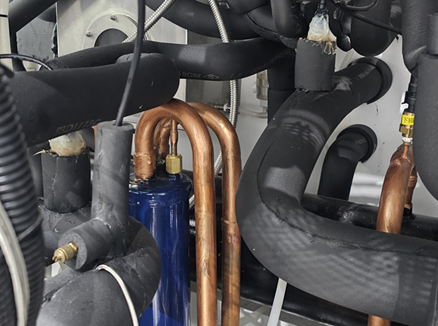

단열재, 환경챔버, 팜테크



냉동장치에서 냉매가 열을 받아야 하는 위치는 기본적으로 증발기 내부이다. 증발기에서 냉매가 실내 공기나 시험실 내부의 열을 흡수해야 냉각 효과가 발생한다. 그런데 증발기를 나온 뒤 압축기로 가는 흡입배관에서 외부 공기나 주변 장치의 열을 추가로 받으면, 이 열은 냉각 대상에서 빼앗은 열이 아니다. 즉 실제 냉각에 기여하지 않는 열이다.



이처럼 증발기 이후 흡입배관에서 생기는 불필요한 온도 상승을 무효 과열이라고 볼 수 있다. 냉매가 어느 정도 과열되어 압축기로 들어가는 것은 필요하다. 액체 냉매가 압축기로 들어가면 액압축이 발생하여 압축기 손상을 일으킬 수 있기 때문이다. 그러나 필요한 수준을 넘어 흡입배관에서 추가로 열을 받는 것은 냉동효율을 떨어뜨린다.



또한 흡입가스 온도가 올라가면 냉매 기체의 부피가 커진다. 압축기는 일정한 체적의 기체를 흡입하는 장치이므로, 기체가 부풀어 있으면 같은 시간 동안 압축기로 들어가는 냉매의 질량이 줄어든다. 냉매 질량 유량이 줄면 증발기에서 운반할 수 있는 열량도 줄어들고, 결국 장비의 냉각능력이 떨어진다.



따라서 흡입배관의 단열은 단순히 배관을 보호하기 위한 조치가 아니라, 냉매가 증발기에서 얻은 냉각 상태를 압축기 입구까지 최대한 유지하기 위한 필수 조치다. 올려주신 냉동 원리도에서도 저온 밸브와 배관은 고무·플라스틱 보온관으로 보온하도록 요구하고 있다.



2. 단열은 결로 방지와 압축기 보호에도 필요하다



저온·저압 흡입배관은 주변 공기보다 온도가 낮기 때문에, 단열하지 않으면 배관 표면에 결로가 생기기 쉽다. 주변 공기 중의 수분이 차가운 배관 표면에서 물방울로 맺히고, 배관 온도가 더 낮으면 성에나 얼음이 생길 수도 있다. 이러한 결로수는 장비 내부로 떨어져 부식, 누전, 오염, 바닥 물고임 등의 문제를 일으킬 수 있다. 특히 저온장비에서는 배관 표면 온도가 낮기 때문에 결로와 착상 문제가 더 심해질 수 있다.



압축기, 팜테크, Compressor, 환경챔버



또 하나 중요한 점은 압축기 보호다. 흡입가스 온도가 불필요하게 높아지면 압축 후 토출가스 온도도 함께 상승한다. 토출온도가 높아지면 냉동오일이 열화되고, 압축기 밸브나 모터 권선에 열 부담이 커진다. 장시간 이런 상태가 지속되면 압축기 수명 저하나 고온 보호 정지로 이어질 수 있다.



올려주신 도면에서도 압축기 토출온도 보호 조건이 별도로 설정되어 있다. 각 압축기는 토출온도가 너무 높거나 낮을 때 보호 정지되도록 되어 있으며, 토출온도 과고 설정값은 120℃로 제시되어 있다. 이는 흡입가스 상태와 압축 후 토출온도 관리가 압축기 운전에 매우 중요하다는 의미다.



결국 흡입배관 단열의 목적은 “압축기가 더 차가운 냉매를 힘들게 압축하게 하려는 것”이 아니다. 냉매가 불필요한 외부 열을 받지 않도록 하여 냉동능력을 유지하고, 결로를 방지하며, 압축기의 토출온도 상승과 운전 불안정을 줄이기 위한 것이다. 따라서 저온·저압 기체가 흐르는 압축기 흡입측 배관은 일반적으로 단열재로 덮는 것이 맞다.
