ISO 16750-4:2023  온도 스텝 시험

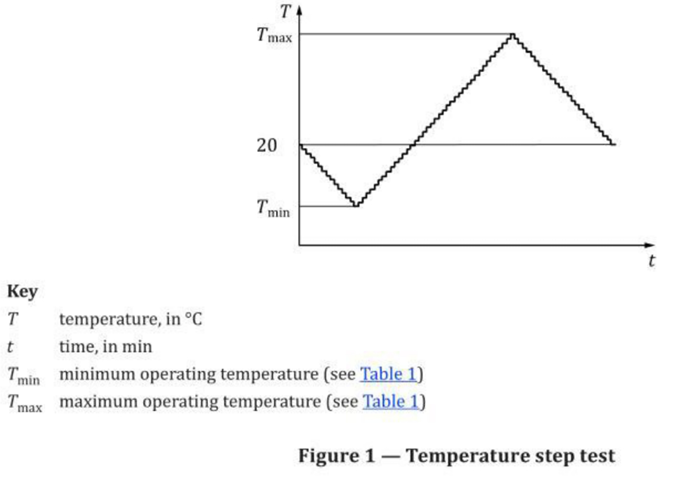

ISO 16750-4:2023, 온도 계단 스텝 구현 시험 프로파일



ISO 16750-4:2023, 온도 계단 스텝 구현 시험 프로파일



온도 스텝 시험은 제품이 여러 온도 조건을 단계적으로 통과할 때 정상적으로 동작하는지를 확인하는 시험입니다. 일반적인 온도 사이클 시험이 저온과 고온 사이를 반복적으로 오르내리는 시험이라면, 온도 스텝 시험은 온도를 일정한 단계로 나누어 올리거나 내리면서 각 온도 구간에서 제품의 기능 이상, 모드 전환 오류, 센서 편차, 통신 불량, 전기적 오동작 등을 확인하는 데 목적이 있습니다. ISO 16750-4:2023에도 Temperature step test 항목이 포함되어 있으며, 이 시험은 자동차 전장품이 작동 온도 범위 안에서 온도 변화에 따라 기계적·전기적 기능 이상을 보이는지 확인하기 위한 시험으로 제시되어 있습니다. 예를 들어 차량용 전장품이 80°C에서 정상 동작하다가 67°C, 40°C, 25°C와 같은 낮은 온도 조건으로 단계적으로 이동할 때, 제품이 각 온도 구간에서 안정적으로 동작하는지를 확인하는 방식입니다.



이 시험에서 중요한 점은 온도를 “선형으로 천천히 변화시키는 것”과 “계단식으로 즉시 변경하는 것”이 챔버 입장에서는 완전히 다르다는 것입니다. 선형 제어는 80°C에서 67°C까지 일정한 기울기로 천천히 내려가는 방식입니다. 이 경우 챔버는 히터 출력을 줄이고, 자연 냉각이나 제한적인 냉각 제어를 이용해 비교적 부드럽게 목표 온도에 접근할 수 있습니다. 반면 계단식 제어는 현재 온도가 80°C인 상태에서 설정값을 즉시 67°C로 변경하는 방식입니다. 이때 제어기는 현재 온도가 목표보다 높다고 판단하므로 빠르게 냉각하려고 하고, 일반적으로는 컴프레서 동작이 필요해집니다. 그러나 챔버 내부와 냉동 시스템이 아직 고온 상태일 때 컴프레서를 바로 동작시키면 압축기 토출 온도와 고압이 급격히 상승할 수 있어 장비에 큰 부담이 됩니다.



팜테크 챔버의 구현 방식



팜테크 챔버에서도 이러한 시험은 소프트웨어 제어 로직을 조정하면 구현할 수 있습니다. 예를 들어 현재 컴프레서 동작 허용 온도가 67°C 이하로 설정되어 있다면, 소프트웨어적으로 이 기준을 70°C, 75°C 또는 그 이상으로 올려 고온에서 온도 스텝 하강 시 컴프레서가 더 일찍 동작하도록 만들 수 있습니다. 이렇게 하면 80°C에서 67°C로 계단식으로 떨어지는 조건에서도 냉각 응답을 빠르게 만들 수 있고, 온도 스텝 시험의 요구 조건을 더 적극적으로 따라갈 수 있습니다. 즉, 기능 구현 자체는 제어 프로그램 수정으로 가능하다고 볼 수 있습니다.

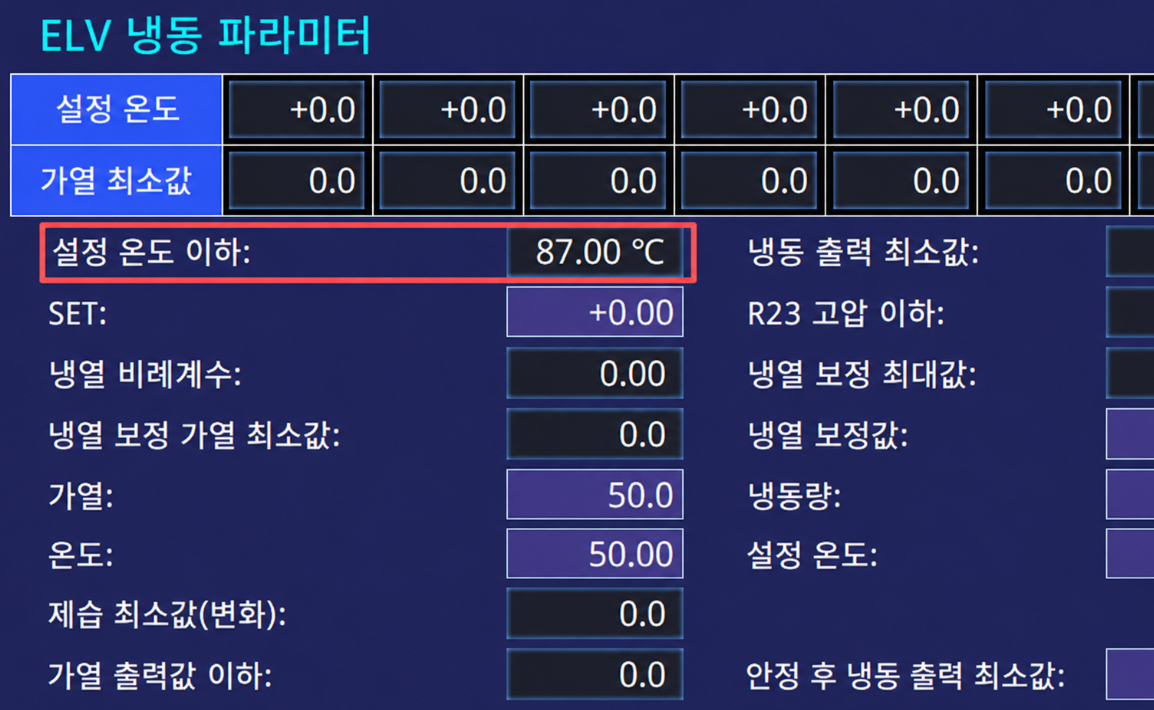

팜테크 ELV 설정 온도 변경 화면, 환경 챔버, 항온 항습, Chamber



하지만 이 방식에는 반드시 고려해야 할 위험이 있습니다. 고온 상태에서 컴프레서를 동작시키면 압축기로 흡입되는 냉매 가스의 온도가 높아지고, 압축 후 토출 온도는 더 높아집니다. 토출 온도가 과도하게 상승하면 냉동오일이 열화되고, 압축기 내부 밸브나 권선, 베어링에 부담이 증가하며, 장기적으로는 컴프레서 수명이 줄어들 수 있습니다. 업로드된 냉동 원리도에서도 컴프레서 토출 온도 과고·과저 보호, 고압·저압 보호, 빈번한 재기동 방지 기능이 포함되어 있어, 해당 시스템이 컴프레서 보호를 중요한 설계 요소로 보고 있음을 알 수 있습니다. 따라서 소프트웨어로 컴프레서 동작 온도를 올리는 것은 시험 구현성은 높일 수 있지만, 동시에 컴프레서에 더 큰 열적·기계적 부하를 주는 선택입니다.

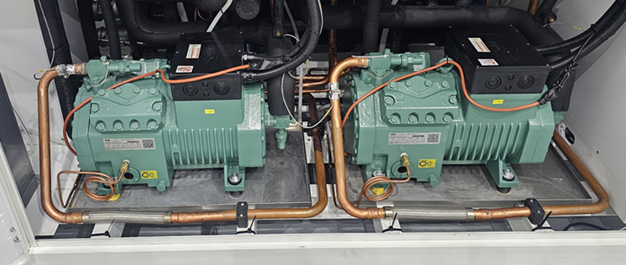

팜테크 환경 챔버, 컴프레서(Compressor)



이 문제를 근본적으로 해결하려면 단순히 소프트웨어 조건만 완화하는 것이 아니라, 컴프레서와 냉동 시스템의 용량을 시험 조건에 맞게 충분히 크게 설계해야 합니다. 온도 스텝 하강 시험은 짧은 시간 안에 많은 열을 제거해야 하므로, 냉각 능력이 부족한 장비에서는 컴프레서가 장시간 고부하로 운전될 수밖에 없습니다. 반면 컴프레서 용량, 응축기 용량, 냉매 회로, 팽창밸브 제어, 냉각수 또는 공랭 방열 능력이 충분히 확보된 장비라면 고온에서 냉각을 시작하더라도 압축기 부담을 줄이면서 안정적으로 온도를 낮출 수 있습니다. 특히 80°C 부근에서 67°C 이하로 빠르게 떨어뜨리는 계단식 시험을 반복적으로 수행해야 한다면, 일반적인 항온 유지용 냉동 용량보다 더 큰 냉각 여유를 가진 설계가 필요합니다.



결국 온도 스텝 시험은 단순히 설정값을 단계적으로 바꾸는 시험이 아니라, 챔버의 냉각 응답성, 컴프레서 보호 로직, 냉동 시스템 용량이 함께 검증되는 시험입니다. 팜테크 챔버는 소프트웨어 제어를 통해 컴프레서 동작 온도 조건을 조정하고 시험 구현 범위를 넓힐 수 있습니다. 다만 고온 영역에서 컴프레서를 강제로 동작시키는 방식은 컴프레서 수명 저하와 고압·과열 위험을 동반할 수 있으므로, 반복적인 온도 스텝 시험을 안정적으로 수행하려면 처음부터 컴프레서 용량과 방열 능력을 충분히 크게 설계하는 것이 바람직합니다. 따라서 고객에게는 “소프트웨어로 구현 가능하지만, 장비 수명과 안정성을 고려하면 시험 조건에 맞는 냉동 용량 설계가 필요하다”고 설명하는 것이 가장 정확합니다.



해당 내용과 관련해서 팜테크에서 시스템 솔루션을 제공하고 있습니다.  관심 있으시면 아래 홈페이지 또는 연락처를 통해 문의 주시면 됩니다. :)
