궤도 차량의 독특한 진동 특성과 '트랙 슬랩' 현상의 발견

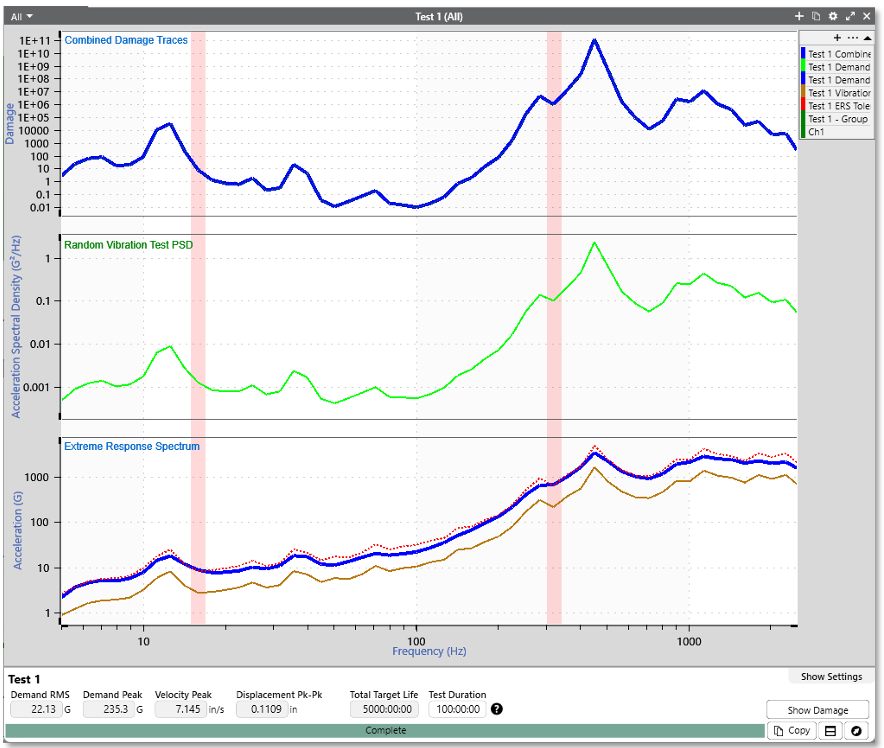

ObserVIEW, Tracked Vehicle 진동 측정, 저주파 피로값, 팜테크



탱크나 장갑차와 같은 궤도 차량은 일반 상용 차량과 달리 무한궤도(Track)라는 특수한 주행 장치로 인해 매우 거칠고 불규칙한 진동 환경에 노출됩니다. 데이터 분석 결과에 따르면, 이 차량의 진동 신호는 일반적인 정규 분포(Gaussian)를 따르지 않는 매우 비가우시안(Non-Gaussian)적인 특성을 보이며, 평균 첨도(Kurtosis)가 일반적인 랜덤 진동의 기준인 3을 훨씬 웃도는 11.57에 달합니다.



또한, 평균 파고율(Crest Factor) 역시 10.5로 매우 높게 나타나는데, 이는 평균적인 진동 에너지(RMS)에 비해 순간적으로 발생하는 피크 충격이 막대함을 의미합니다. 이러한 현상은 금속 궤도 패드가 지면이나 스프로킷과 부딪히며 발생하는 '트랙 슬랩(Track Slap)'에 기인한 것으로, 데이터상에서 지배적인 사인(Sine) 톤은 관찰되지 않는 대신 12Hz와 450Hz 대역에서 높은 진폭의 랜덤 성분이 두드러지게 나타납니다.  따라서 단순히 에너지의 총량(RMS)만을 맞추는 기존의 랜덤 진동 시험 방식으로는 궤도 차량이 실제로 겪는 강력한 충격 하중을 재현할 수 없으며, 이는 필드에서의 예상치 못한 파손으로 이어질 수 있습니다.





실제 충격 재현을 위한 High Kurtosis 제어 전략과 가속 수명 시험

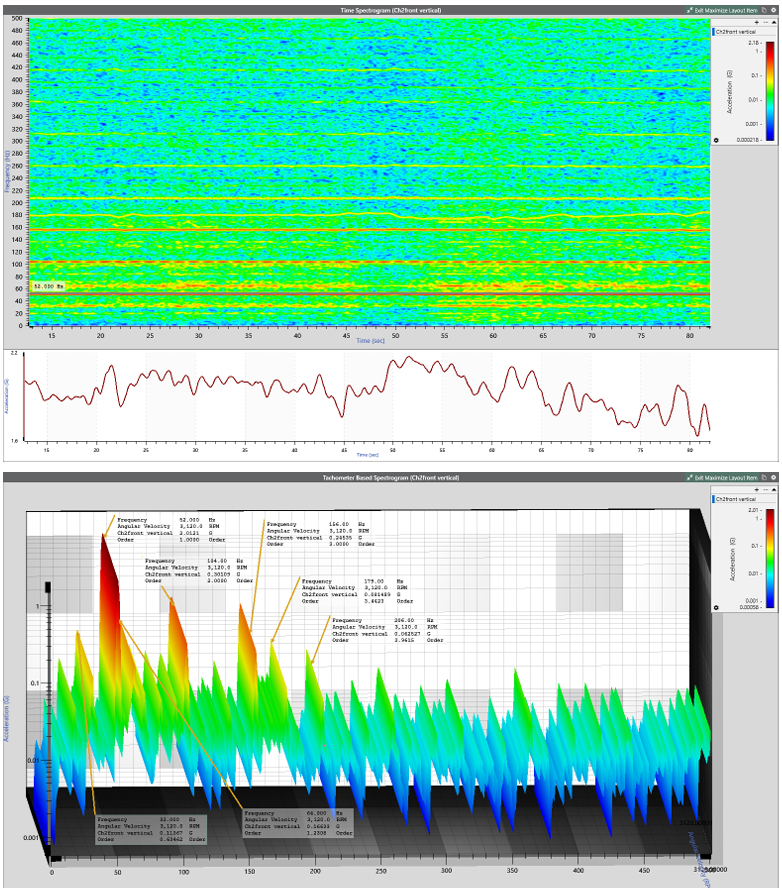

트랙트 차량, Transient Impluse Vibration 분석





이러한 궤도 차량 특유의 파괴적인 환경을 실험실에서 완벽하게 구현하기 위해, 단순한 주파수 스펙트럼(PSD)의 복제를 넘어 시간 영역에서의 충격 특성을 제어하는 고도화된 전략이 적용되었습니다. 테스트 개발의 핵심 목표는 비가우시안 충격이 발생할 때의 파고율과 속도 변화(Velocity Change)를 정확히 모사하는 것입니다.



이를 위해 'Random + Low Frequency Targeted Kurtosis' 기법이 도입되었는데, 이는 궤도가 회전하며 바닥을 치는 물리적 현상을 모방하기 위해 충격(Impulse)의 진폭을 일정하게 유지하면서 충격 간의 타이밍을 조절하는 방식입니다. 특히, 차체 전체가 흔들리는 12Hz 부근의 저주파 대역에 타겟팅된 커토시스(Targeted Kurtosis) 제어를 적용함으로써, 실제 주행 시 발생하는 리듬감 있는 고에너지 충격을 셰이커 상에서 재현해냈습니다.  결과적으로 이러한 접근 방식은 실제 전장이나 험로에서 제품이 겪게 될 피로 데미지를 정확하게 반영하면서도, 시험 시간을 단축할 수 있는 효과적인 가속 수명 시험 프로파일을 완성하는 토대가 됩니다.
