[Microphone]마이크로폰 동작방식에 따른 분류







목차





"관련제품 문의는 로고 클릭 또는 공지사항의 연락처를 통해 하실 수 있습니다."









마이크로폰은 동작(Operation)방식에 따라 3가지 종류로 분류 됩니다.



• 세라믹 마이크로폰(Ceramic)
• Air Condenser 마이크로폰
• Electret Condenser 마이크로폰







세라믹 마이크로폰(Ceramic)



세라믹 마이크로폰은 세라믹의 피에조(Piezoelectric) 현상을 이용합니다. 피에조 현상은 압전 효과라고도 하는데 피에조 물질이 힘(압력, Pressure)을 받게되면 전하를 생산합니다.

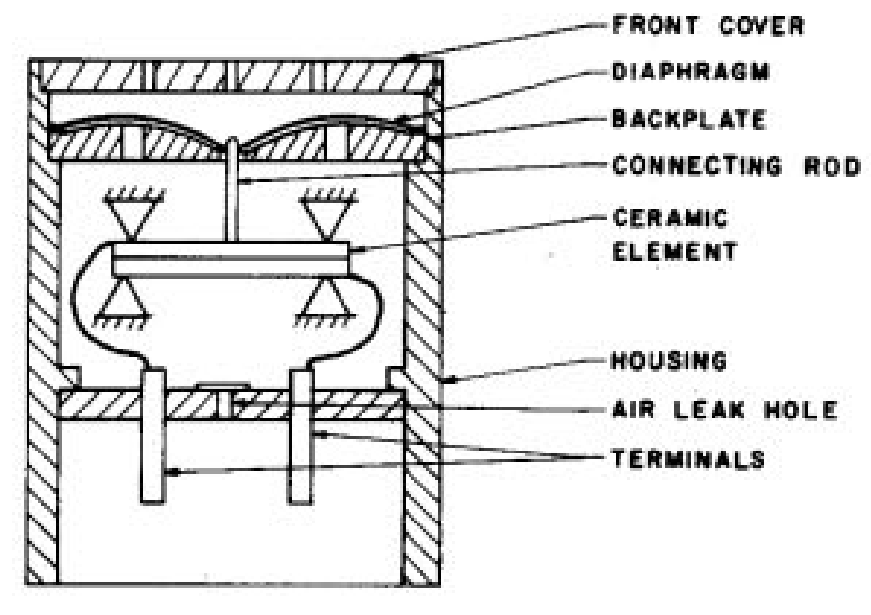

위 그림의 구조와 같이 앞부분에 Diaphram이 앞끝에 고정되어 가운데 부분은 압력에 따라 움직일 수 있는 구조로 되어 있습니다. 음압(Sound Pressure)가 들어오면 Diaphram과 Ceramic을 연결하는 봉(Rod)을 통해 압력이 전달 되고 Ceramic에서는 피에조 현상이 발생하여 전하는 Terminal로 전달되어 음압을 측정하는 방식 입니다.









Air Condenser 마이크로폰

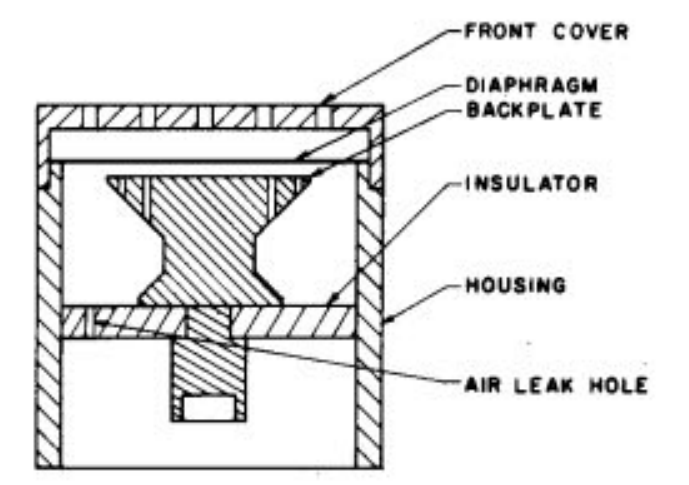

Air Condenser는 캐패시터(Capacitor)의 캐패시턴스(Capacitance) 변화에 따른 전압을 측정 합니다. 위 그림에서 Diaphragm과 Back Plate 에 Capacitor를 장착 합니다. 그리고 음압(Sound Pressure)가 Diaphragm을 진동 시키면 진동에 의해 변하는 Back Plate(고정)와의 간격에 의해 Capacitance가 변화 합니다. 간격은 일반적으로 0.02mm 입니다.

Capacitance의 변화에 따른 전압을 측정 하기 위해서는 Capacitor에 미리 전압을 공급해야 합니다. 그러므로 외부에 정류된 파워 소스(Power Source)가 필요 합니다.











Electret Condenser 마이크로폰

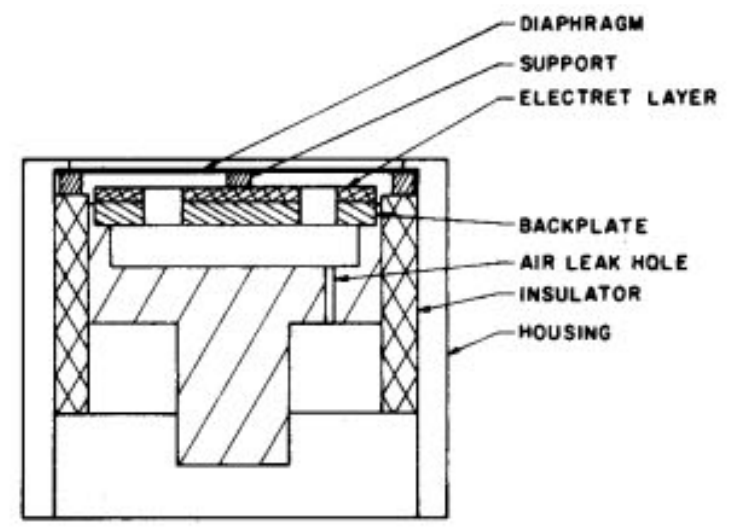

Electret condenser의 동작 방식은 Air Condenser와 동일합니다. 차이점은 Capacitor의 전하가 Diaphragm과 Back Plate 사이에 존재하는 electret 물질에 영구적으로 남게 되는 점입니다. 즉, Air Condenser는 Capacitor 사이 유전체를 공기(Air)로 사용하고 Electret condenser는 유전체를 Electret 물질을 사용하는 점입니다.











GRAS 마이크로폰



팜테크에서 제공하는 GRAS 마이크로폰은 Condenser 타입만 제공 합니다. Condenser 타입은 앞서 설명에서 언급하였든이 Polarization을 위해 별도의 전원 장치를 필요로 합니다. Capacitor 내부에 전하를 영구 보존하느냐 아니냐에 따라 아래와 같이 분류 됩니다.



• Externally Polarized Microphone
• Prepoloarized Microphone



외부에서 Polarization되는 형태는 Air Condenser 형태로 7핀 LEMO 커넥터(Connector)를 사용 합니다. 그리고 LEMO Preamplifier로 GRAS에서 26AK 제품을 제공합니다. Preamplifier에 연결할 파워 모듈은 GRAS 12AK가 있습니다. GRAS 12AK에서 Polarization을 위해 200V 전압을 공급합니다.

Externally Polarized 마이크로폰의 장점은 측정의 정밀, 안정성입니다.





내부 영구 전하로 Prepolarized 된 형태는 Electret condenser 형태입니다. GRAS에서는 PTFE 물질을 사용해서 전하를 흡수 합니다. 내부에 전하로 이미 Prepolarized 되었기 때문에 외부에서는 전압이 전하만 공급해주면 됩니다. 그러므로 Preamplifier로 GRAS에서 제공하는 CCP(Constant Current Power) 26CA를 사용하고 CCP 공급 모듈로는 GRAS 12AL을 사용하면 됩니다.

Prepolarized 마이크로폰의 장점은 표준 Coaxial 케이블을 사용하기 때문에 비용을 절감할수 있지만 내구성, 온도에 따른 안정성은 Prepolarization이 더 뛰어 납니다.
