DIC 조명: Blue-X-Focus와 Blue-X-Lite





Blue-X-Focus와 Blue-X-Lite는 VIC-3D 시스템에서 디지털 이미지 상관법(DIC)을 수행할 때 사용하는 전용 LED 광원이다. 이 광원들은 변형 측정 시 정확도를 높이기 위해 설계되었으며, 조명 품질이 이미지 정합의 정밀도에 매우 중요한 영향을 미치기 때문에 핵심적인 역할을 한다.

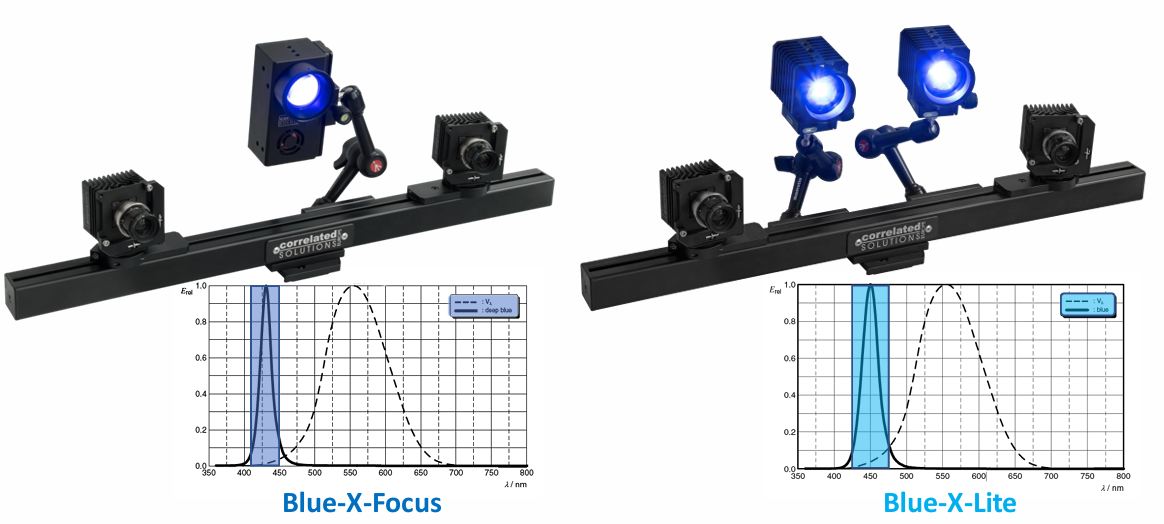

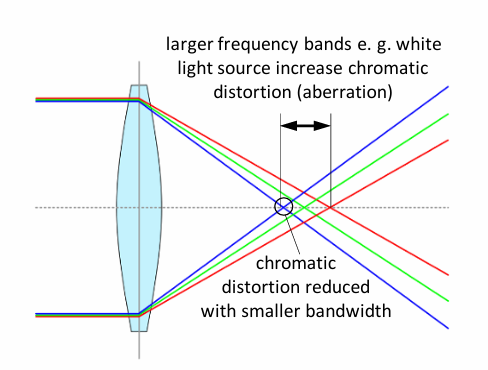

먼저, 두 광원 모두 짧은 파장의 청색광(blue light)을 사용한다. 짧은 파장은 광학 렌즈를 통과할 때 회절 현상과 색수차(chromatic aberration)를 줄여주며, 이를 통해 카메라가 보다 선명한 스페클 패턴을 포착할 수 있게 한다. 이는 정밀한 DIC 분석을 위한 기초가 된다.

또한, 이들 광원은 좁은 대역폭(narrow bandwidth)을 가지고 있어 다양한 파장의 빛이 렌즈를 통과하며 생기는 초점 흐림 현상을 최소화할 수 있다. 이는 스페클 패턴의 명암 대비를 높이고, 결과적으로 DIC의 공간 해상도를 향상시키는 데 기여한다.

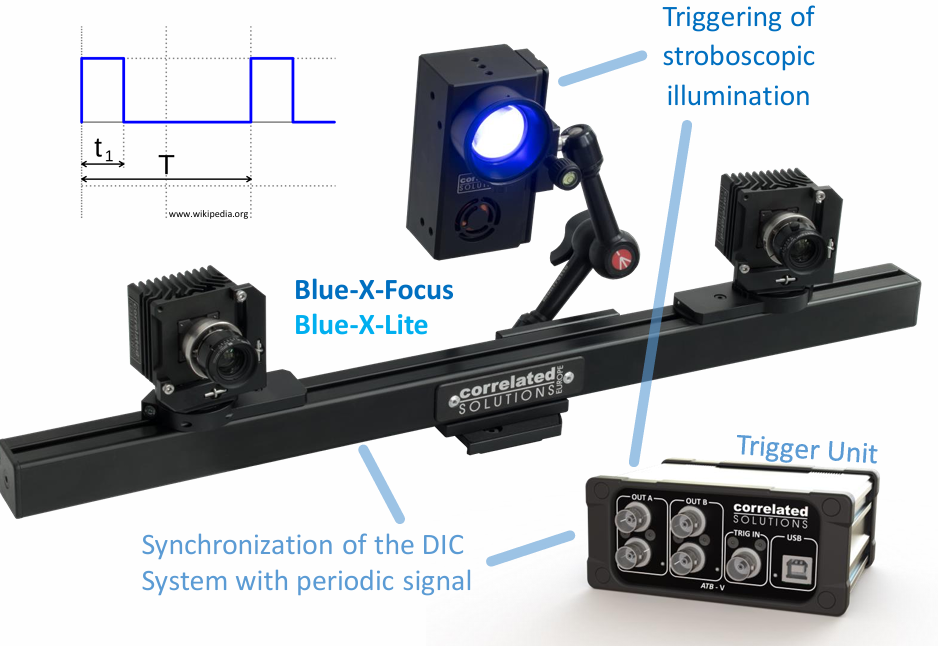

두 모델 모두 펄스 모드(pulse mode)를 지원하는데, 이는 매우 짧은 시간(최소 100ns) 동안 강한 빛을 비추는 방식이다. 빠르게 움직이는 물체를 측정하거나 고속 영상 촬영이 필요한 실험에서 흔들림이나 모션 블러 없이 선명한 이미지를 얻을 수 있게 해준다. 특히 Blue-X-Focus는 최대 100,000Hz까지 지원하며, Blue-X-Lite는 최대 약 10,000Hz까지 가능하다.



Blue-X-Focus는 조명 각도와 조명 영역 크기를 사용자가 세밀하게 조절할 수 있어, 매우 작은 시야(FOV)에서도 균일하고 강한 조명을 제공할 수 있다. 이는 고배율 DIC 측정이나 소형 시료에 적합하다. 반면, Blue-X-Lite는 상대적으로 간단한 조정이 가능한 보급형 광원으로, 일반적인 크기의 시야와 속도에서 사용하기 적합하다.



또한, 두 제품 모두 편광 필터(polarization filter)를 장착할 수 있다. 이 필터는 샘플 표면에서 반사되는 불필요한 빛을 억제하여, 이미지 내에서 스페클 대비를 높여준다. 반사율이 높은 금속 표면이나 광택이 있는 재료를 측정할 때 특히 유용하다.

결론적으로, Blue-X-Focus는 고속, 고정밀 DIC 실험이나 소형 시야 측정이 필요한 경우에 적합한 고성능 광원이며, Blue-X-Lite는 일반적인 변형 측정 실험을 위한 경제적이고 효율적인 선택지이다. 두 광원 모두 DIC 실험에서 조명 품질을 최적화하여 측정 정확도와 신뢰도를 크게 향상시킬 수 있다.
