VIC-3D 시스템을 활용한 플라스틱 기어의 정적 하중 시 변형 및 변위 측정 및 분석





플라스틱 기어는 전동 파워 스티어링 및 전자 기계 브레이킹과 같은 기능을 보조하는 액추에이터가 필요한 많은 차량 시스템에 사용됩니다. 플라스틱 기어는 가볍고 상대적으로 강한 기계적 특성 덕분에 차량의 필수 구성 요소로 자리 잡고 있습니다. 이러한 특성은 저비용 솔루션을 제공하여 연료 효율성을 향상시키는 데 기여합니다. 이번 예제에서는 플라스틱 기어의 치형에 작용하는 변형을 더 잘 이해하기 위해 정적 하중 상태에서 측정되었습니다. 변형 측정 외에도 3차원 변위 데이터를 얻는 것이 중요했습니다.







변형 측정

조립된 부품들은 일반적으로 서로 복잡한 상호작용을 합니다. 부품의 움직임으로 인해 작동 사이클 동안 접점이 변할 수 있습니다. 이는 최대 변형 위치를 예측하기 어렵게 만들며, 이러한 위치는 종종 고정되어 있지 않습니다. 부품의 움직임은 또한 게이지와의 전기적 연결을 유지하는 것을 불가능하게 만들 수 있습니다. 변형이 고정되어 쉽게 위치를 찾을 수 있다 하더라도, 가장 높은 변형은 매우 작은 영역에 집중되거나 높은 기울기를 가질 수 있습니다. 피크 값은 게이지에 의해 생성된 평균화 효과로 인해 손실될 수 있습니다.







변위 측정

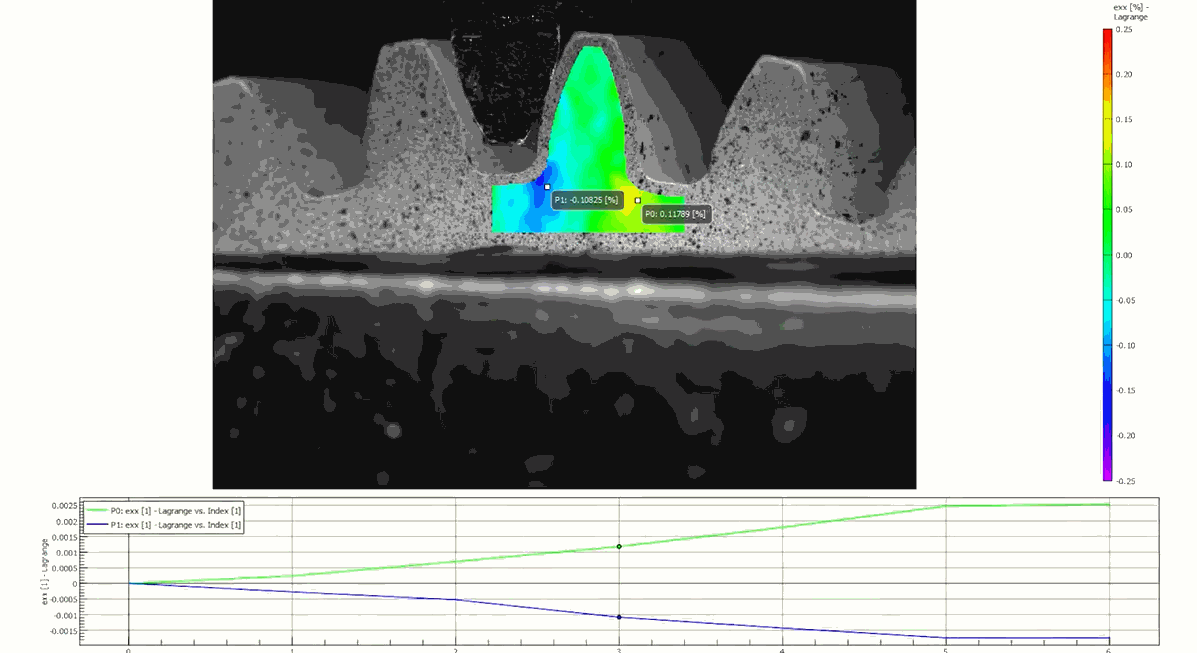

Correlated Solutions의 VIC-3D 시스템은 기어 치형 전체 프로필에서 변형을 측정할 수 있는 방법을 제공했습니다. 전체 필드 측정을 제공하기 때문에 특정 측정 지점을 선택할 필요가 없었습니다. 이는 작동 사이클의 다양한 단계에서 최대 변형을 명확하게 시각화하고 정확하게 측정할 수 있게 했습니다. 또한 VIC-3D는 3차원에서 변위를 측정했습니다. 이 기능을 통해 고객은 하중 아래에서 기어 치형의 비틀림을 인식하고 정량화할 수 있었습니다.











추가 분석

VIC-3D 시스템은 비접촉 방식으로 전체 필드 데이터를 제공하여, 전통적인 스트레인 게이지와 비교했을 때 데이터 수집과 분석에서 많은 이점을 제공합니다. 특히, 기어의 정적 하중 시 3차원 변위와 변형을 정확하게 측정함으로써 기어의 강도와 내구성을 향상시키는 데 중요한 정보를 제공합니다. 이러한 데이터는 기어 설계와 제조 공정에서 중요한 역할을 하며, 최종 제품의 성능을 개선하는 데 기여할 수 있습니다.







결론
플라스틱 기어의 변형 및 변위를 정밀하게 분석하기 위해 VIC-3D 시스템을 활용하는 것은 매우 유용합니다. 이 시스템은 복잡한 상호작용을 명확하게 시각화하고, 최대 변형과 변위를 정확하게 측정할 수 있는 강력한 도구를 제공합니다. 이를 통해 엔지니어는 기어의 성능을 향상시키고, 보다 효율적인 차량 시스템을 설계하는 데 필요한 중요한 데이터를 얻을 수 있습니다. VIC-3D 시스템을 통해 플라스틱 기어의 변형 분석을 수행함으로써, 차량의 연료 효율성을 높이고 전체적인 성능을 개선하는 데 큰 도움을 줄 수 있습니다.
