[음향카메라]Zero Padding의 개념과 활용: 트랜지언트 신호 분석



Zero Padding은 디지털 신호 처리 및 음향 분석에서 짧은 시간 동안 발생하는 신호 구간을 인위적으로 연장하기 위해 0값을 덧붙이는 기법이다. 주로 충격음, 트랜지언트 소음(예: 유리잔 충격음)과 같이 매우 짧고 순간적으로 발생하는 소리를 분석할 때 사용된다.

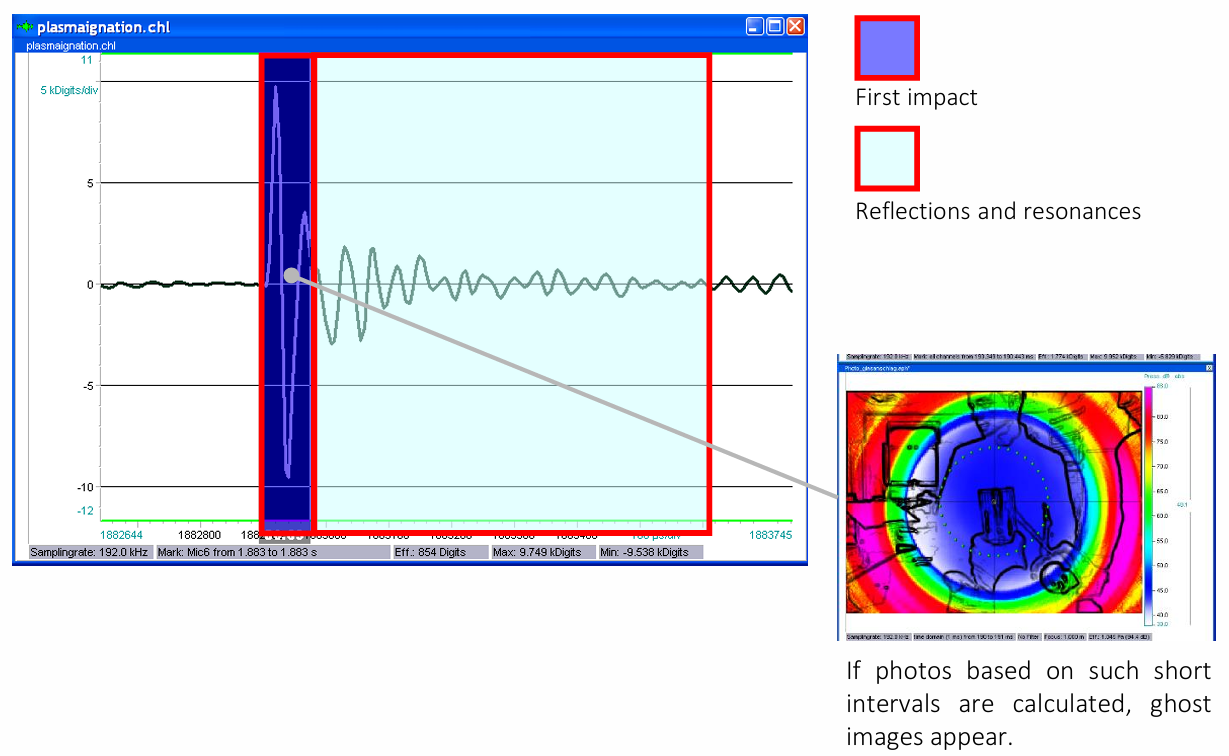

이러한 소리는 실제 신호가 매우 짧기 때문에 그에 대한 분석 구간도 짧아질 수밖에 없다. 이 경우 신호 이후에 나타나는 반사음이나 공진과 같은 정보를 포함하지 못해 음원 위치 추정이 정확하지 않거나, 분석 결과에 왜곡이 생길 수 있다. 특히 짧은 신호 구간으로 인해 음향 사진에서 유령 이미지(ghost image)가 나타나는 문제가 발생할 수 있다.

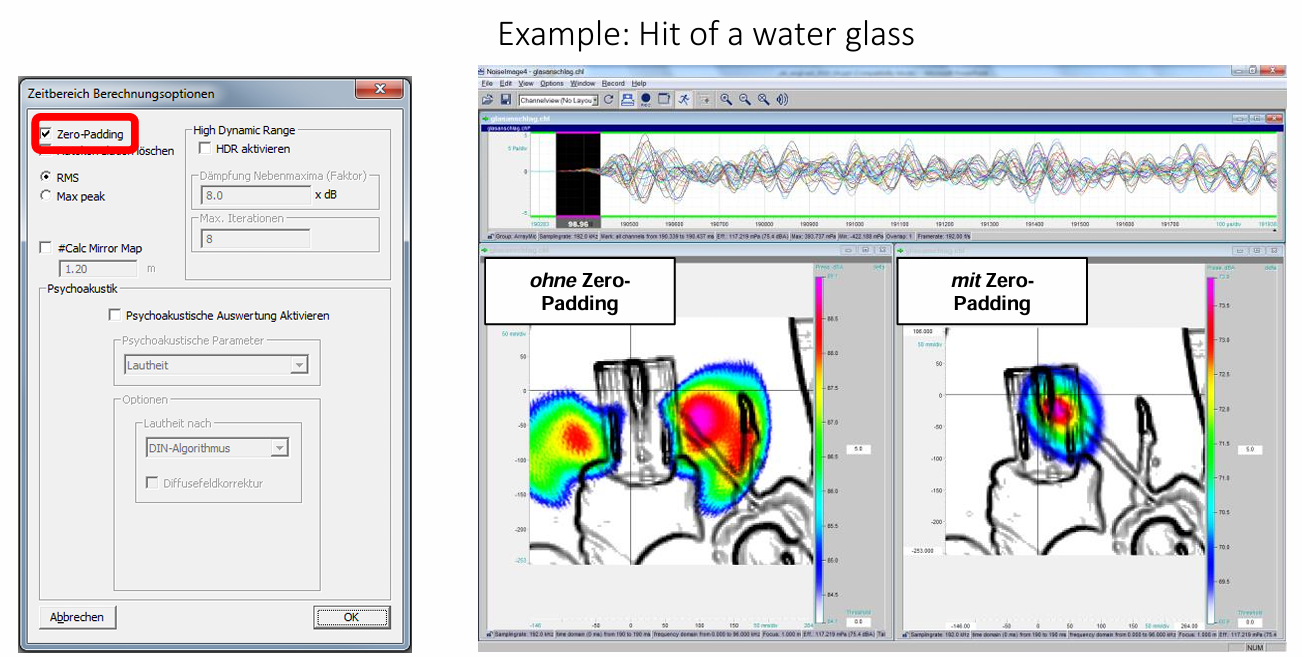

Zero Padding은 이러한 문제를 해결하기 위해 신호가 끝난 이후의 시간 구간을 0으로 채워 넣어 분석 구간을 연장한다. 예를 들어, 유리잔을 두드렸을 때 실제 충격이 약 80마이크로초 동안 발생한다면, 이 이후의 구간을 0으로 채워 넣어 분석 대상이 되는 전체 시간 구간을 인위적으로 늘리는 방식이다. 이렇게 하면 계산 과정에서 해당 시간 구간에 다른 음원은 없다는 전제를 활용할 수 있으며, 이는 음원의 정확한 위치 추정에 도움이 된다.

또한 주파수 분석, 특히 고속 푸리에 변환(FFT)에서도 Zero Padding은 주파수 해상도를 향상시키는 데 사용된다. 신호 길이가 늘어나면 주파수 간격이 더 촘촘해져 더 정밀한 주파수 분석이 가능해진다.





• 음원 위치 정확도 향상 (특히 짧은 신호일 때)
• 주파수 해상도 증가 (FFT 사용 시)
• 불필요한 반사음이나 잔향의 영향 최소화





결론적으로 Zero Padding은 짧은 시간에 발생하는 신호의 위치 정확도를 높이고, 주파수 해상도를 향상시키기 위한 중요한 기술이며, 트랜지언트 신호 분석이나 FFT 기반 분석에서 자주 활용된다.







해당 내용과 관련해서 팜테크에서 시스템 솔루션을 제공하고 있습니다.  관심 있으시면 아래 홈페이지 또는 연락처를 통해 문의 주시면 됩니다. :)
