TEDS 칩이란? 센서 데이터의 자동화와 교정 관리의 핵심



TEDS(Transducer Electronic Data Sheet)는 IEEE 1451.4 표준에 따라 정의된 전자 데이터 시트로, 센서의 종류, 인터페이스 정보, 제조사, 제품번호, 감도, 교정일, 기준 조건 등 다양한 기술 정보를 전자적으로 저장할 수 있도록 설계되어 있다. 이러한 TEDS 기능이 탑재된 센서는 흔히 ‘플러그 앤 플레이(Plug-and-Play)’ 센서라고도 불리며, 데이터 수집 장치(DAQ)에 연결되었을 때 자동으로 자신을 인식시키고 측정 시스템을 설정할 수 있는 장점이 있다.



GRAS에서 판매하는 대부분의 센서는 TEDS 칩이 프리앰프 내부에 내장되어 있다. 이는 전통형 마이크로폰과 CCP 타입 모두에 해당되며, 사용되는 칩은 과거에는 Dallas DS2430이었으나 현재는 단종되었고, 최신 칩은 Dallas DS2431이다. GRAS의 센서가 마이크로폰과 프리앰프 세트로 판매되는 경우, TEDS 칩에는 해당 센서의 주요 정보, 특히 교정 데이터가 기록되어 출고된다. 반면, 프리앰프만 별도로 구매한 경우에도 TEDS 칩이 내장되어 있을 수 있으며, 이 경우에는 사용자가 직접 데이터를 입력할 수 있도록 칩 내용이 비어 있다.

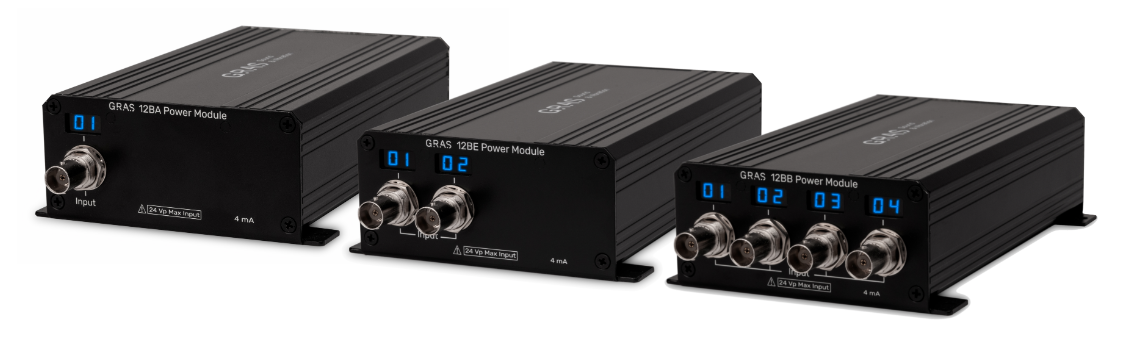

12BA, 12BE and 12BB are 1-, 2- and 4-channel CCP power modules, respectively. They have SysCheck2™ and TEDS support and are powered by USB.



TEDS 칩의 데이터를 읽고 쓰기 위해서는 이에 호환되는 하드웨어와 소프트웨어가 필요하다. 현재 대부분의 소음 및 진동 측정용 DAQ 시스템과 소프트웨어는 TEDS를 기본적으로 지원하고 있으며, 칩에 저장된 정보를 자동으로 읽어올 수 있다. 만약 사용 중인 장비가 TEDS 호환이라고 주장하면서도 데이터를 인식하지 못하는 경우, 최신 칩인 Dallas DS2431과의 호환성 여부를 장비 제조사에 확인해 보는 것이 좋다. 경우에 따라 단순한 소프트웨어 업데이트만으로 문제를 해결할 수도 있다.



TEDS 칩은 기본적으로 두 가지 종류의 메모리 구조를 갖고 있다. 하나는 PROM(Programmable Read-Only Memory)으로, 한 번 데이터를 기록하면 이후 수정이나 삭제가 불가능하다. 여기에 저장되는 ‘Basic TEDS’ 항목에는 제조사 ID, 모델 번호, 버전 정보, 일련 번호 등이 포함된다. 다른 하나는 EEPROM(Electronically Erasable Programmable Read-Only Memory)이며, 이는 필요 시 제조사나 사용자에 의해 다시 기록될 수 있다. 여기에 저장되는 ‘Standard TEDS’ 항목은 교정일, 감도(보통 250 Hz 기준), 마이크 타입, 편극 전압, 마이크 크기 등이며, 사용자 정의 데이터(User TEDS)로는 예를 들어 측정 위치 같은 정보도 기록 가능하다.



다만, 모든 TEDS 호환 장비가 데이터를 ‘쓰기’까지 지원하는 것은 아니며, 대부분의 장비는 ‘읽기’만 가능한 경우가 많다. 따라서 사용자가 TEDS 칩에 직접 데이터를 기록하고자 할 경우, 사용하는 장비가 쓰기 기능을 지원하는지 여부를 반드시 확인해야 한다.



현재 일부 고용량 TEDS 칩이 시중에 나와 있기는 하나, 이러한 칩은 시장에서 아직 널리 사용되지 않고 있으며, 대부분의 DAQ 제조사들도 이를 지원하지 않아 일반적인 사용 환경에서는 고려되지 않는다.







GRAS 마이크로폰 (TEDS포함)

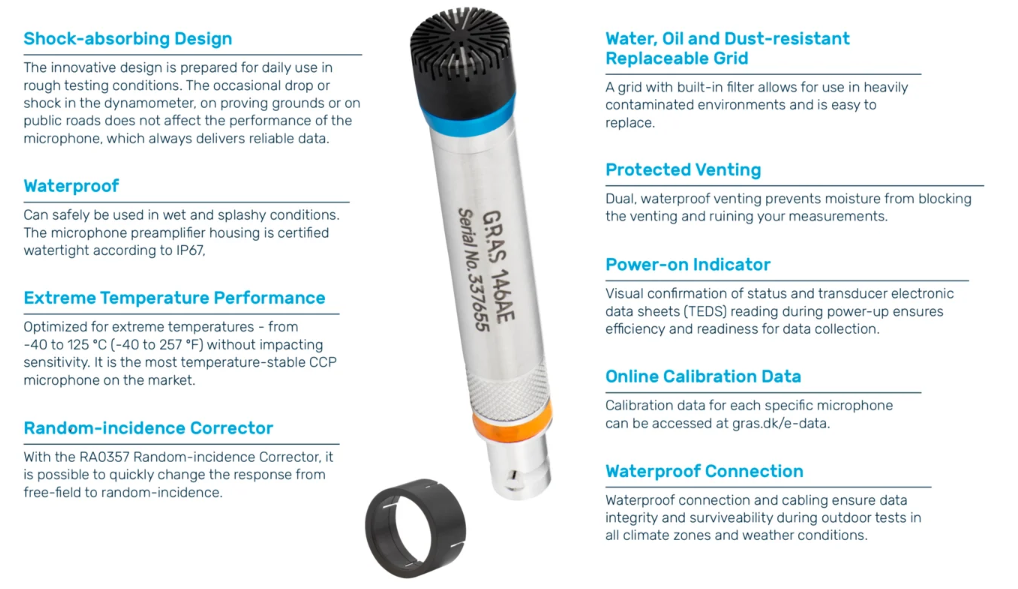

GRAS는 정밀한 소음 및 진동 측정을 위한 고성능 마이크로폰을 제조하는 세계적인 브랜드입니다. GRAS 마이크로폰은 우수한 감도와 안정적인 주파수 응답 특성으로 다양한 산업 분야에서 신뢰받고 있습니다. 특히, 대부분의 GRAS 마이크로폰은 프리앰프에 TEDS(Transducer Electronic Data Sheet) 기능이 내장되어 있어 편리한 데이터 관리가 가능합니다.



TEDS는 IEEE 1451.4 표준에 따른 전자 데이터 시트로, 마이크로폰의 모델, 제조사, 감도, 교정일 등의 정보를 자동으로 저장하고 제공합니다. 이를 통해 사용자와 측정 시스템 간의 자동 인식 및 설정(Plug-and-Play) 이 가능해집니다. TEDS 기능은 측정의 반복성과 신뢰성을 높여주며, 장비 관리 및 품질 보증에서도 중요한 역할을 합니다.



GRAS는 마이크 + 프리앰프 세트 제품에 TEDS 정보를 사전에 저장하여 출고하며, 사용자 정의 정보도 입력이 가능합니다. 프리앰프 단독 구매 시에는 TEDS 칩이 비어 있어 사용자가 직접 데이터를 기록할 수 있습니다. 호환되는 DAQ 시스템을 통해 TEDS 데이터를 쉽게 읽고, 일부 장비는 쓰기도 지원합니다. GRAS는 정확하고 효율적인 측정을 위한 최적의 솔루션을 제공하며, TEDS 기술과의 결합으로 더욱 스마트한 계측 환경을 실현합니다.





해당 내용과 관련해서 팜테크에서 시스템 솔루션을 제공하고 있습니다.  관심 있으시면 아래 홈페이지 또는 연락처를 통해 문의 주시면 됩니다. :)
