[3차원 변위 변형률 측정기] U, V, W 이란? (X, Y, Z 좌표 비교)

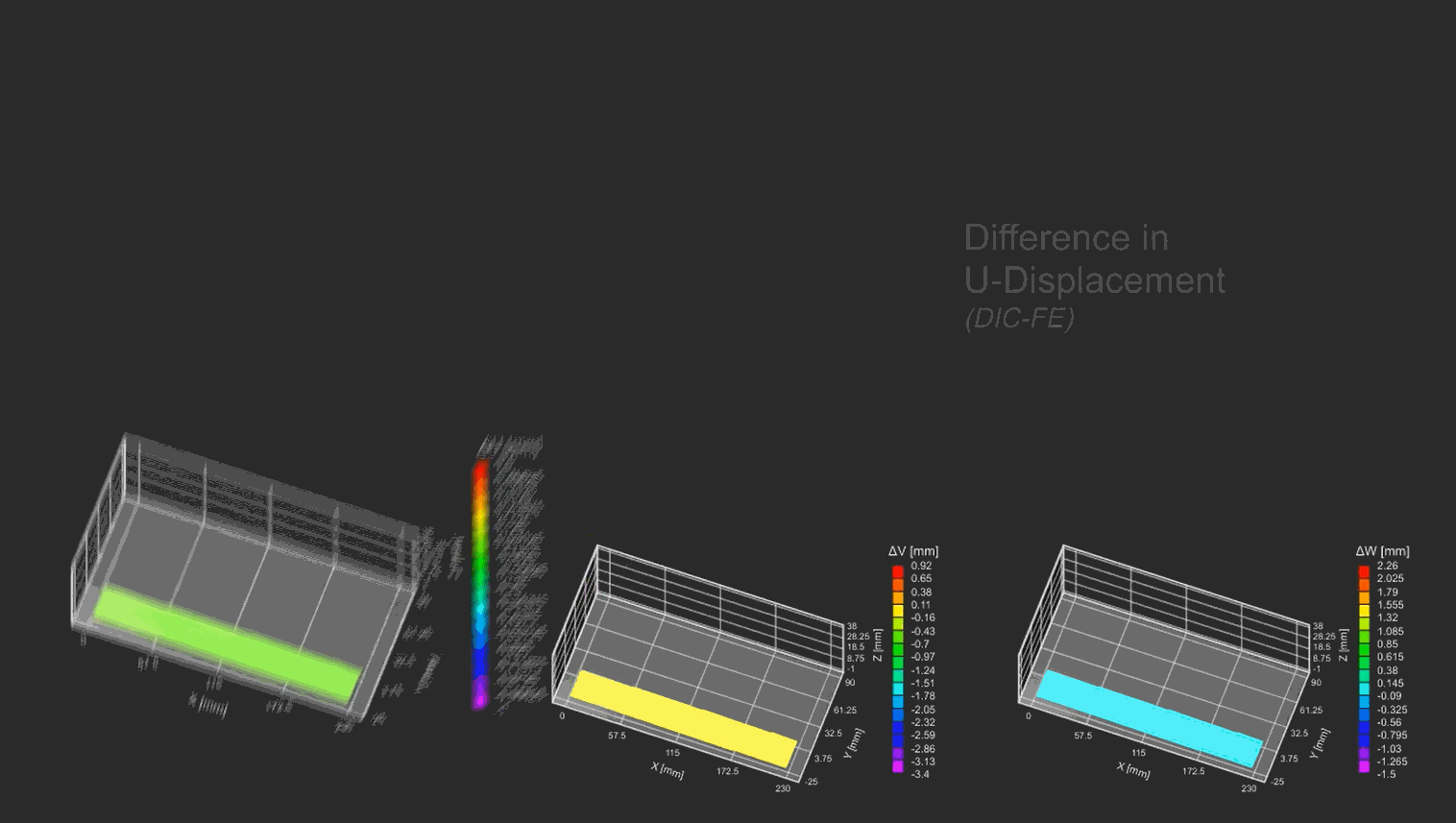

DIC 변위 측정 분석 화면





U, V, W는 Digital Image Correlation (DIC) 시스템에서 물체의 3D 변위(Displacement)를 나타내는 기호입니다. 이는 X, Y, Z 좌표와 밀접한 연관이 있으며, 물체가 외부 힘이나 변형으로 인해 기준 위치에서 얼마나 이동했는지를 측정하는 데 사용됩니다.



X, Y, Z는 물체의 초기 또는 기준 위치를 나타내는 3D 공간의 좌표입니다. 물체의 한 점이 (X=10, Y=5, Z=2)에 위치한다면, 이는 정적인 상태에서 그 점의 공간적 위치를 설명합니다. 반면, U, V, W는 X, Y, Z 좌표에서 물체가 이동한 거리와 방향을 나타냅니다. 즉, X축 방향의 변위를 U, Y축 방향의 변위를 V, Z축 방향의 변위를 W로 정의합니다.



예를 들어, 기준 위치 (X=10, Y=5, Z=2)에 있던 점이 외부의 힘으로 인해 X축으로 1mm, Y축으로 -0.5mm, Z축으로 2mm 이동했다고 가정하면, 변위는 (U=1, V=-0.5, W=2)로 표현됩니다. 이를 기반으로 새로운 위치를 계산하면, 새로운 좌표는 (X=11, Y=4.5, Z=4)가 됩니다.



DIC 시스템에서 U, V, W는 물체가 외부 힘을 받을 때 발생하는 변위를 3차원적으로 측정하여, 변형률이나 구조적 변화를 분석하는 데 중요한 역할을 합니다. X, Y, Z는 기준점을 제공하고, U, V, W는 물체의 동적 이동량을 나타냄으로써, DIC 시스템은 정적 상태와 동적 상태를 동시에 이해할 수 있도록 합니다.



결론적으로, X, Y, Z는 물체의 초기 위치를 나타내며, U, V, W는 변위 또는 이동을 설명하는 데 사용됩니다. 이 두 요소는 DIC 분석에서 상호 보완적인 역할을 하며, 물체의 변형 및 움직임을 정확히 파악하는 데 필수적입니다.
