다양한 빔포밍 기법의 통합적 접근과 응용: 고유값 분해를 통한 소리 위치 추적 기술(Beamforming Techniques: Sound Source Localization through Eigenvalue Decomposition)



목차

• 다양한 빔포밍 기법의 통합적 접근과 응용
• 다양한 빔포밍 기법 시험 및 분석



"관련제품 문의는 로고 클릭 또는 공지사항의 연락처를 통해 하실 수 있습니다."

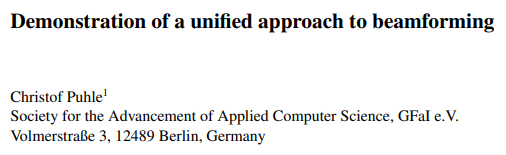

참조 논문>>





다양한 빔포밍 기법의 통합적 접근과 응용





이 논문은 빔포밍 기술을 여러 가지 방식으로 설명하고, 이들을 하나의 통일된 접근법으로 묶어 효과적으로 소리의 방향과 위치를 계산할 수 있는 방법을 제안합니다. 빔포밍은 여러 개의 마이크가 소리의 방향을 추적하여 특정 위치의 소리 강도를 시각화하는 기술로, 공학과 물리학 분야에서 소리의 출처를 정확하게 파악하기 위해 널리 사용됩니다. 이 논문에서는 기존의 여러 빔포밍 방법들을 고유값 분해(eigenvalue decomposition)라는 수학적 기법을 활용해 통합할 수 있는 하나의 접근법을 제시합니다.





빔포밍의 기본 원리와 주요 기법

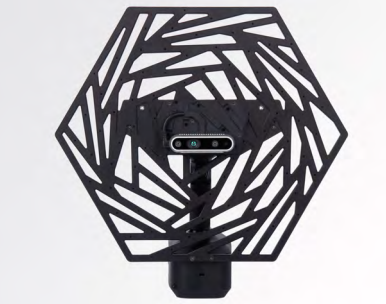

Mikado, a hand-held acoustic camera which consists of 96 MEMS microphones arranged in two sunflower spiral



빔포밍은 다수의 마이크로 구성된 배열에서 소리를 받아 특정 방향에서 들리는 소리의 강도를 측정하고, 이를 바탕으로 소리의 위치를 추정합니다. 예를 들어, 공장 기계 소음을 측정하거나, 항공기에서 발생하는 소음을 분석하는 데 사용할 수 있습니다. 이 기술은 기본적으로 소리의 파형을 공간적으로 필터링해 특정 위치의 소리 신호를 증폭하거나 소음과 구분할 수 있도록 도와줍니다.





논문에서 다루는 주요 빔포밍 기법은 다음과 같습니다.



• 기본 빔포밍 (Conventional Beamforming): 가장 단순하고 오래된 방식으로, 주파수 영역에서 해상도가 낮고 소음이 많은 경우가 있어 후처리가 필요합니다.
• 기능적 빔포밍 (Functional Beamforming): 기존 빔포밍보다 해상도와 다이내믹 레인지를 높여주는 방식입니다. 주파수 성능을 향상시키기 위해 추가적인 계산이 필요하지만, 일반적으로 개선된 결과를 제공합니다.
• 적응 빔포밍 (Adaptive Beamforming): 측정 환경에 따라 빔포밍 필터를 유연하게 조정하는 방법으로, 주변 소음이나 특정 소리를 효과적으로 차단하는 데 유리합니다.
• 비대칭 빔포밍 (Asymptotic Beamforming): 특정 방향의 소리를 명확히 구분하기 위한 방법으로, 소리의 위치를 매우 정밀하게 잡아내는 데 효과적입니다.





고유값 분해를 통한 통합 접근법

이 논문은 이러한 다양한 빔포밍 방식을 통일하는 접근법을 제안합니다. 각 빔포밍 방법은 공통적으로 교차 스펙트럼 행렬 (cross-spectral matrix)의 고유값 분해에 기반하고 있는데, 이를 이용해 빔포밍 방법을 통합할 수 있다는 아이디어입니다. 고유값 분해는 행렬을 고유값과 고유벡터로 나누어, 각 빔포밍 기법에서 다르게 처리할 수 있는 기반을 제공합니다.



특히, 논문은 Hölder 평균이라는 수학적 기법을 적용해 특정 위치에서의 빔포밍 결과를 정밀하게 조절합니다. Hölder 평균의 가중치를 변경함으로써, 기존의 빔포밍 방법에서 𝑝라는 값을 조정하여 사이드 로브를 줄이거나 메인 로브(주 신호)를 더욱 명확하게 하는 효과를 얻을 수 있습니다. 이로써 기존 빔포밍에서 벗어나 더 정밀한 방향성을 제공하는 기능적 빔포밍, 적응 빔포밍, 비대칭 빔포밍 등으로 확장 가능합니다.





다양한 빔포밍 기법 시험 및 분석





실험 및 결과

논문에서 사용된 실험은 독일의 응용 과학 대학의 무반향실에서 진행되었습니다. 실험에서는 진공청소기를 소리의 원천으로 사용하여, 마이크 배열을 통해 다양한 방향에서의 소리 데이터를 수집했습니다. 이러한 데이터를 기반으로 다양한 빔포밍 기법을 적용하여, 각 기법이 소리의 위치와 강도를 얼마나 정밀하게 구분하는지 비교했습니다.

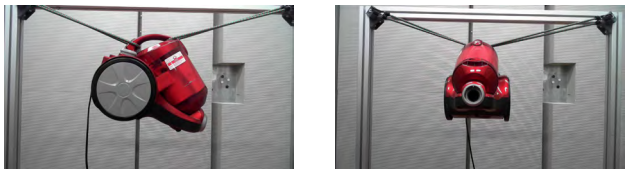

Measurement object, side orientation (left) and front orientation (right)





결과적으로, 𝑝값을 조정함으로써 얻는 빔포밍의 다이내믹 레인지와 해상도의 변화를 관찰할 수 있었습니다. 예를 들어, 적응 빔포밍을 사용할 경우 주변 소음이 더 많이 차단되고 특정 방향의 소리만 강조되었습니다. 또한, 측정 주파수와 빔포밍 기법에 따라 약간의 차이는 있지만, 다이내믹 레인지를 30dB 이상으로 확보할 수 있었습니다. 이로 인해 특정 소리를 정확히 분석하고자 할 때 각 빔포밍 기법을 상황에 맞게 조정할 수 있음을 확인했습니다.



Results beyond adaptive and conventional beamforming, side orientation, 16kHz thirdoctave band, from left to right: p = −2, p = −1 (adaptive beamforming), p = 0 (asymptotic beamforming), p = 1 (conventional beamforming), p = 2, map scale 30dB







통합 빔포밍의 한계와 미래 가능성

이 통합 빔포밍 방법은 대부분의 빔포밍 상황에 유용하게 적용될 수 있지만, 몇 가지 한계도 존재합니다. 예를 들어, 𝑝값이 낮아질수록 계산 오류가 발생할 가능성이 높아지고, 고유값이 낮은 경우 빔포밍 결과의 신뢰도가 떨어질 수 있습니다. 따라서 계산 오류를 줄이기 위해 대각선 로딩 (Diagonal Loading)이라는 기술을 적용해 각 고유값에 작은 값을 추가하는 방법도 사용됩니다. 이를 통해 고유값이 낮더라도 계산 오류가 크게 발생하지 않도록 보정할 수 있습니다.



향후 연구에서는 통합 빔포밍 방식을 더욱 발전시켜, 다양한 환경에서 더욱 정밀하게 소리의 출처를 추적할 수 있는 기술이 개발될 가능성이 큽니다. 특히 빔포밍 기법이 음향 이미징이나 실내 공간의 소음 분석에 사용되는 경우, 이러한 통합 기법을 통해 더욱 효율적으로 다양한 소음원을 정확히 파악할 수 있을 것입니다.
