[음향카메라]자동차 소음원 가시화



Acoustic Camera란 무엇인가?

Acoustic Camera는 소리의 시각화를 통해 소음의 위치를 찾아내는 장비입니다. 일반적으로 여러 개의 마이크로폰 어레이와 카메라가 결합된 형태로 구성되어 있으며, 소리의 강도와 주파수를 분석하여 이미지로 표현합니다. 이를 통해 특정 소음원의 위치를 정확하게 파악할 수 있습니다.





주요 기능

• 소음 시각화: 소리의 강도를 색상이나 그래프로 표시하여 시각적으로 소음의 위치와 크기를 확인할 수 있습니다.
• 주파수 분석: 다양한 주파수 대역의 소리를 분석하여 특정 소음의 특성을 파악할 수 있습니다.
• 실시간 모니터링: 실시간으로 소음을 분석하고, 빠르게 소음원의 위치를 찾아낼 수 있습니다.





Gfai의 Acoustic Camera와 자동차 소음 측정

Gfai는 Acoustic Camera의 선두 제조업체 및 최초로 음향카메라를 개발한 회사로서, 다양한 산업 분야에서 활용 가능한 고성능 장비를 제공합니다. 특히 자동차 소음 측정에 탁월한 성능을 발휘합니다.





Gfai Acoustic Camera의 장점

• 고해상도 이미지: 소음의 위치를 정확하게 파악할 수 있는 고해상도 이미지를 제공합니다.
• 정확한 소음 위치 탐지: 여러 개의 마이크로폰을 통해 정확한 소음 위치를 탐지합니다.
• 사용의 편리성: 휴대가 간편하고, 사용이 쉬워 현장에서 바로 소음 측정이 가능합니다.
• 자동차 소음 측정에 Gfai Acoustic Camera가 적합한 이유
• 엔진 및 배기 소음 분석: 자동차 엔진 및 배기 시스템에서 발생하는 소음을 정확하게 분석하여 문제의 원인을 파악할 수 있습니다.
• 차량 내부 소음 측정: 운전석 및 승객석에서 들리는 내부 소음을 측정하여 쾌적한 실내 환경을 조성할 수 있습니다.
  타이어 및 도로 소음 분석: 주행 중 발생하는 타이어 및 도로와의 마찰 소음을 측정하여 소음을 최소화할 수 있는 방안을 마련할 수 있습니다.

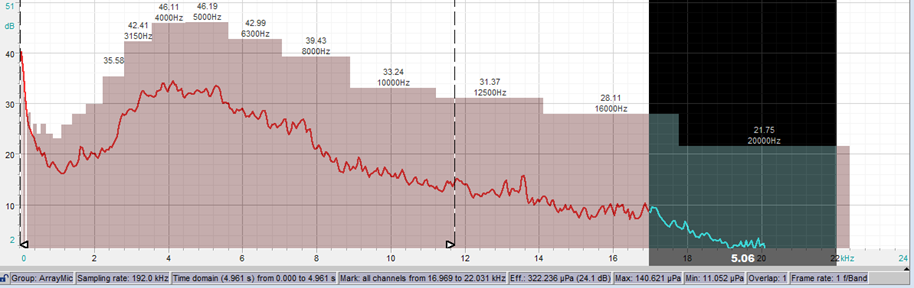

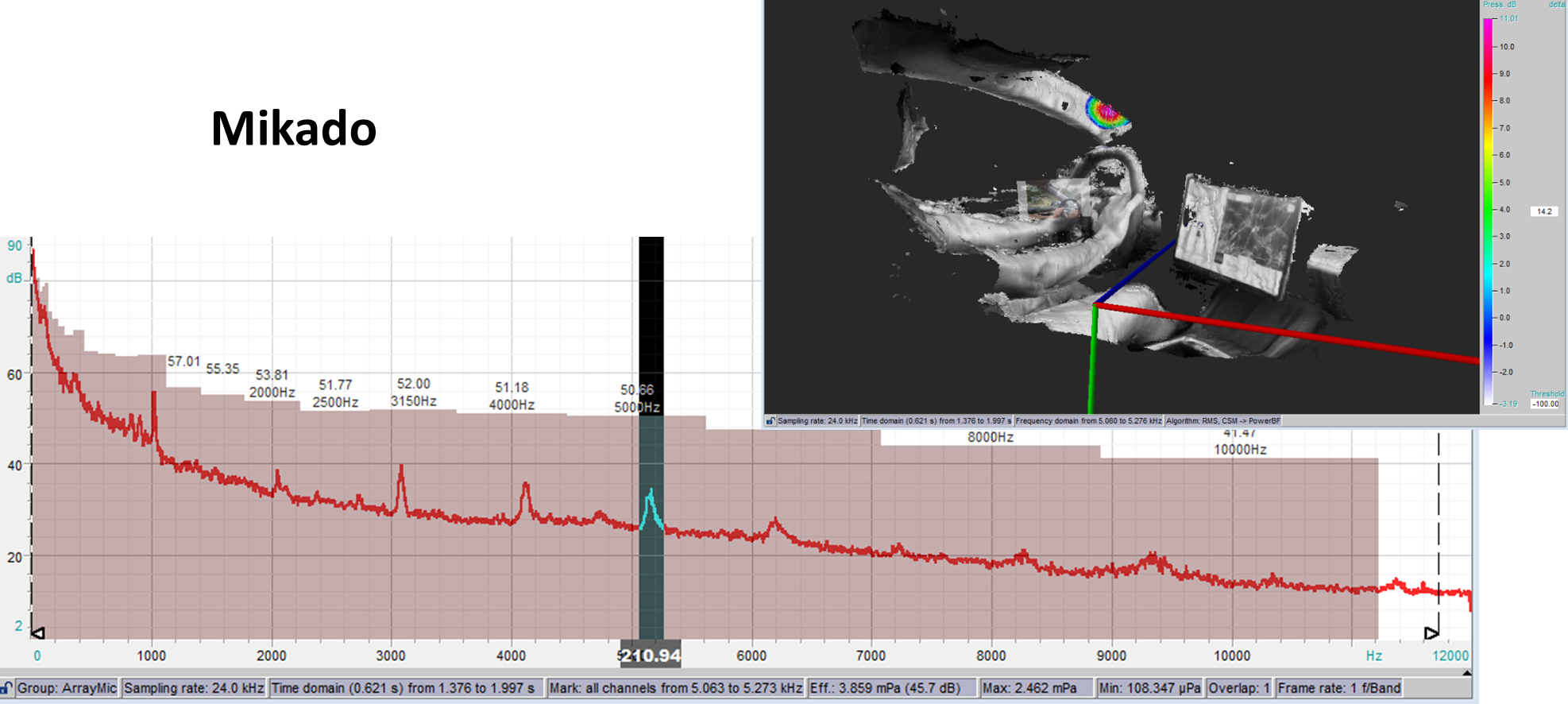

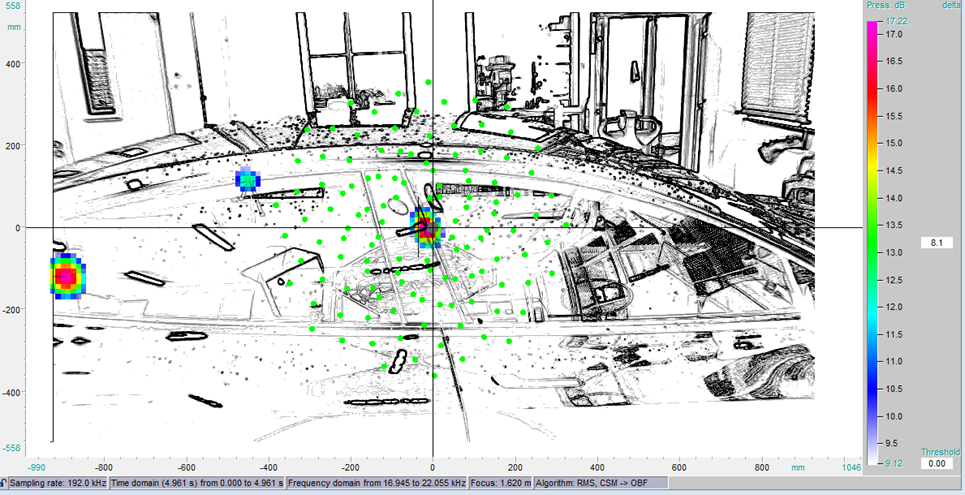

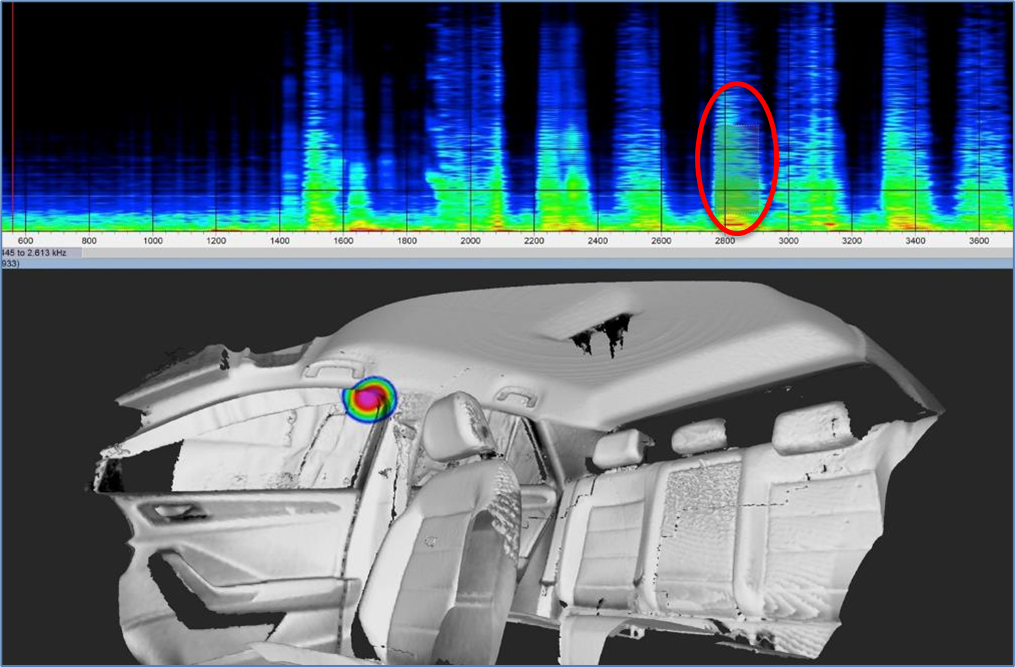

자동차 소음원 가시화 사례: BSR

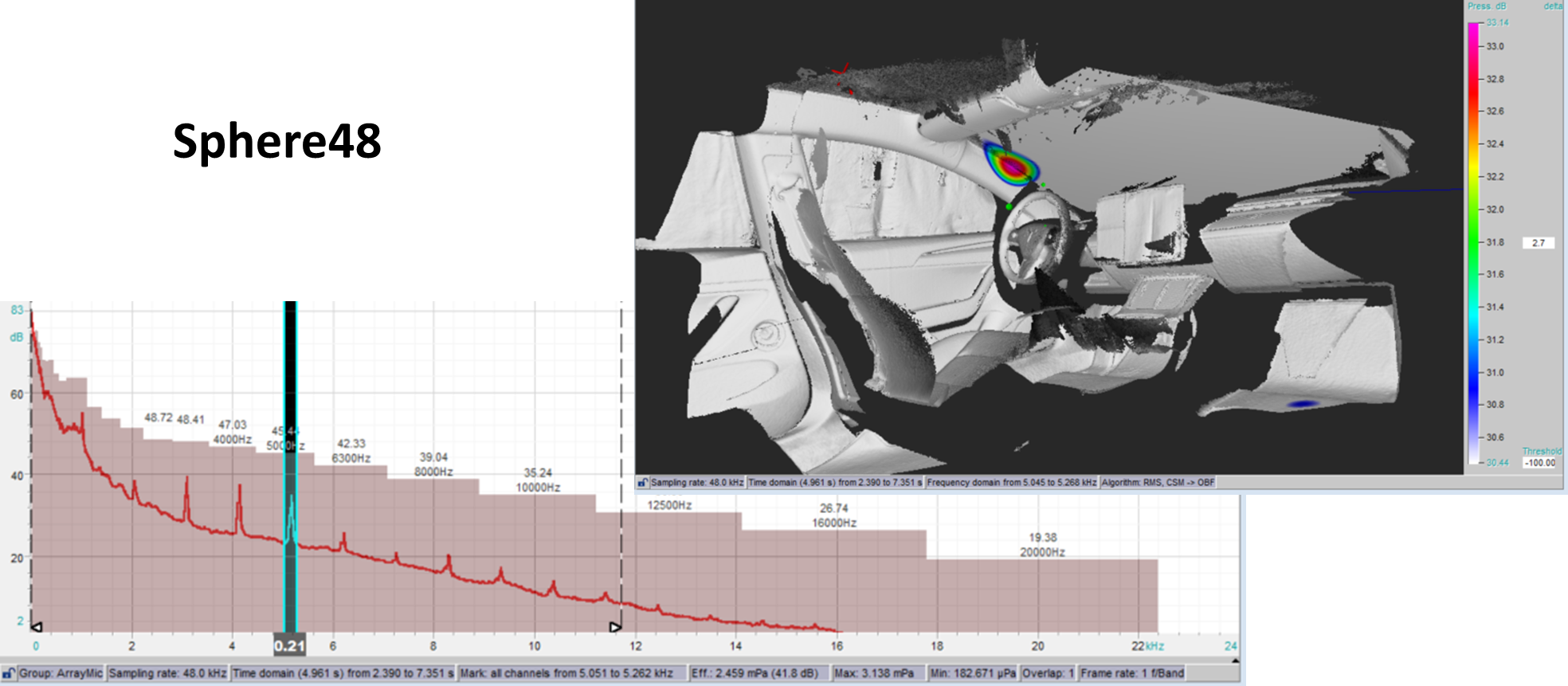

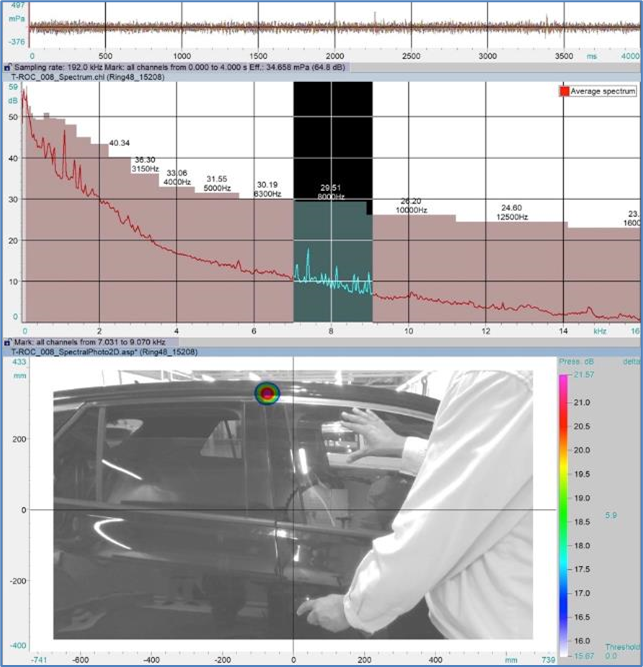

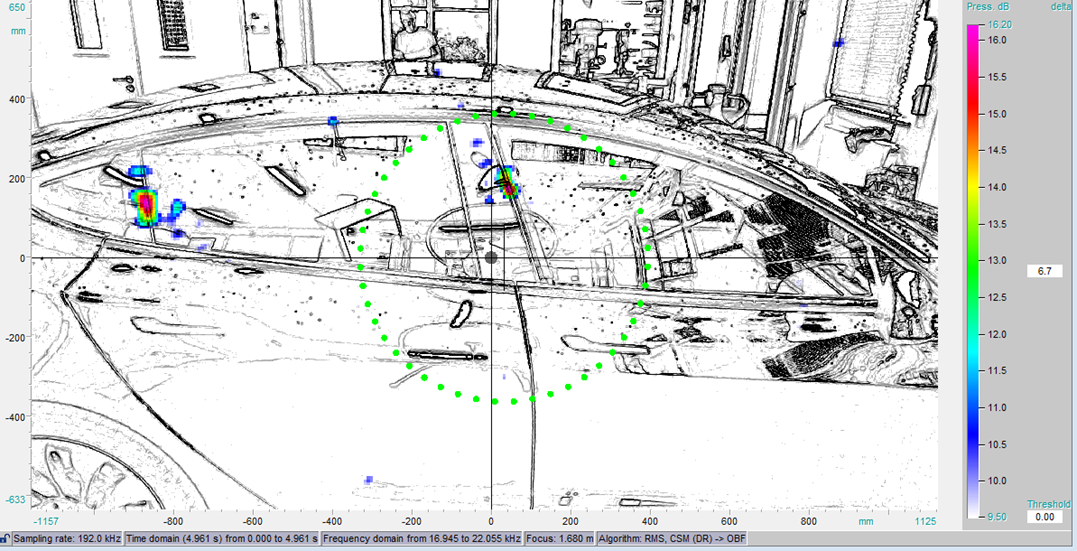

자동차 소음원 가시화 사례: Leakage Detection

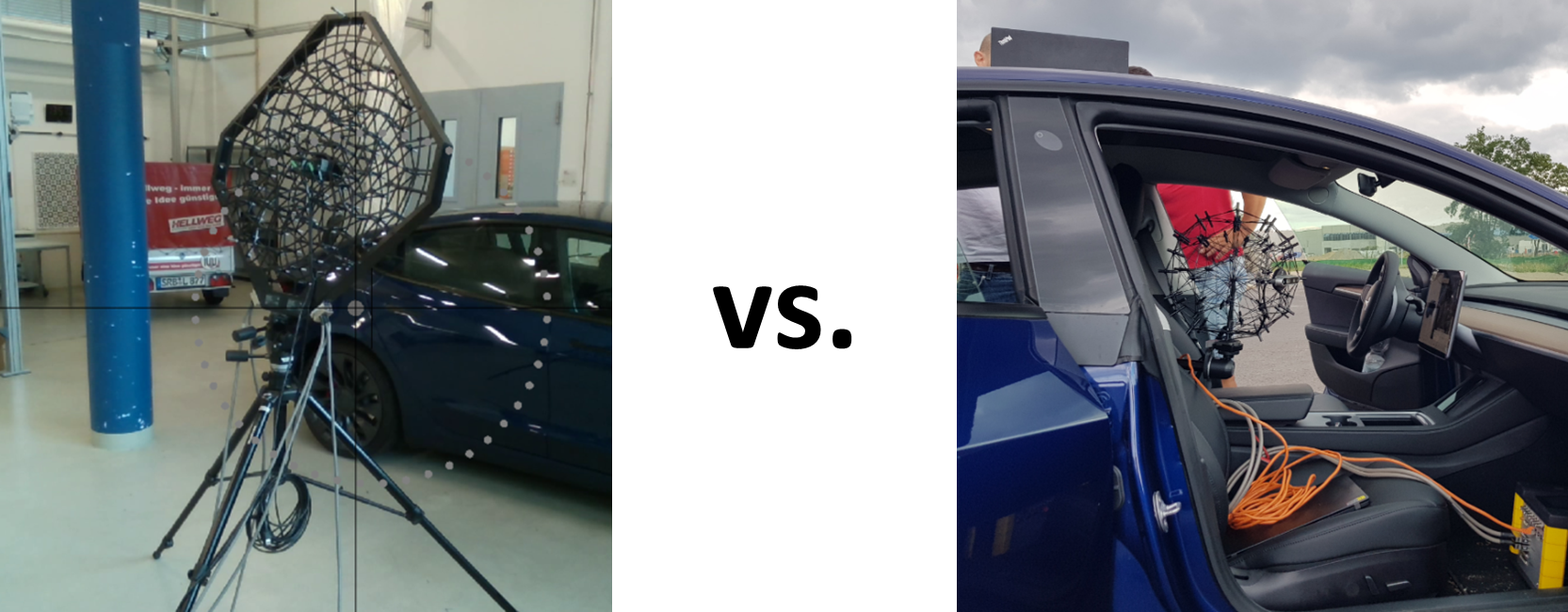

외부 vs 내부 측정





누출 탐지(Leakage Detection)는 시스템에서 발생하는 비정상적인 누출을 탐지하고 관리하는 중요한 과정입니다. 누출은 보통 눈에 보이지 않는 곳에서 발생하기 때문에 이를 방치할 경우 심각한 손실이나 안전 문제를 초래할 수 있습니다. 그렇기 때문에 신속하고 정확한 누출 탐지가 필요합니다.



누출 탐지는 석유 및 가스, 화학, 수처리 및 HVAC(난방, 환기 및 공기 조절) 시스템 등 다양한 산업 분야에서 매우 중요한 역할을 합니다. 예를 들어, 석유 및 가스 산업에서 누출이 발생하면 환경 오염, 재정적 손실, 심각한 안전 사고 등을 초래할 수 있습니다. 따라서 신뢰할 수 있는 누출 탐지 시스템을 갖추는 것이 필수적입니다.



누출을 탐지하기 위한 기술은 매우 다양하며, 각 기술은 특정한 상황에 맞게 적용됩니다. 대표적인 누출 탐지 기술에는 음향 탐지, 열 감지, 압력 테스트, 가스 탐지기가 있습니다. 음향 탐지 기술은 누출로 인해 발생하는 소리를 감지하여 누출 위치를 파악하는 방식입니다. 열 감지 기술은 누출로 인한 온도 변화를 감지하여, 열화상 카메라나 적외선 센서를 사용해 누출 지점을 시각적으로 표시합니다. 압력 테스트는 시스템의 압력을 일정 수준으로 유지한 후 압력 강하를 모니터링하여 누출을 탐지합니다. 마지막으로, 가스 탐지기는 특정 가스가 누출될 때 이를 감지하는 장비입니다.





























Gfai의 Acoustic Camera는 음향 탐지 기술을 기반으로 한 누출 탐지 장비로, 여러 개의 마이크로폰 어레이와 카메라를 결합하여 소리의 강도와 주파수를 분석해 이미지로 표현합니다. 이를 통해 누출이 발생한 위치를 시각적으로 파악할 수 있습니다. 이 장비는 소리의 강도를 색상이나 그래프로 표시하여 누출 지점을 명확하게 확인할 수 있는 고해상도 이미지를 제공하며, 여러 개의 마이크로폰을 통해 소리의 출처를 정확하게 탐지합니다. 또한, 실시간으로 데이터를 분석하여 신속하게 누출을 감지하고 대응할 수 있습니다.



실제로 석유 및 가스 산업에서는 파이프라인이나 저장탱크에서의 누출을 신속하게 탐지하는 것이 매우 중요합니다. Gfai Acoustic Camera를 사용하면 누출 지점을 정확하게 파악하고, 이를 통해 누출로 인한 손실을 최소화할 수 있습니다. 또한, HVAC 시스템에서의 누출은 에너지 손실을 초래할 수 있는데, Gfai Acoustic Camera를 통해 HVAC 시스템의 누출을 탐지하고 효율적인 에너지 관리를 구현할 수 있습니다.



결론적으로, 누출 탐지는 산업 현장에서 매우 중요한 작업이며, 다양한 기술이 이를 지원하고 있습니다. 특히 Gfai의 Acoustic Camera는 소리의 시각화를 통해 누출 지점을 정확하게 파악할 수 있어 많은 산업 분야에서 유용하게 활용되고 있습니다. 누출로 인한 문제를 방지하고, 안전하고 효율적인 시스템 운영을 위해 신뢰할 수 있는 누출 탐지 장비를 사용하는 것이 중요합니다.





해당 내용과 관련해서 팜테크에서 교육 프로그램, 측정/분석 용역, 장비를 제공하고 있습니다.  관심 있으시면 아래 홈페이지 또는 연락처를 통해 문의 주시면 됩니다. :)
