[모달분석] UFF 파일이란? 헤더 값 의미 (Header file, Operational Modal Analysis)



목차



"관련제품 문의는 로고 클릭 또는 공지사항의 연락처를 통해 하실 수 있습니다."

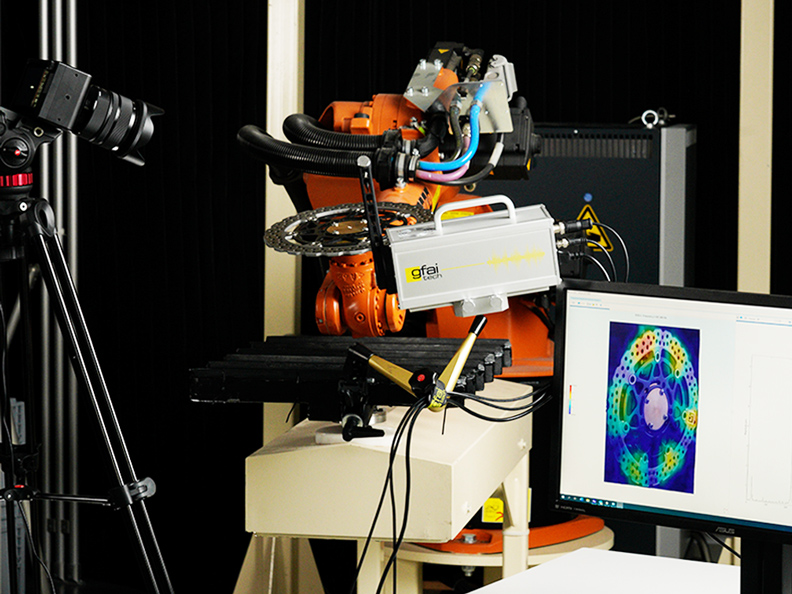

모달 분석 가시화 장치 - WaveCam





WaveCam은 진동을 가시화하는 첨단 기술로, 모션 확대 기능을 사용하여 진동을 눈으로 확인할 수 있게 합니다.WaveCam은 비접촉식으로 고해상도의 진동 분석을 제공하여 기계, 건물 및 기타 구조물의 성능을 이해하고 최적화하는 데 도움을 줍니다.



WaveCam을 사용하면 카메라와 특수 소프트웨어만으로 진동 분석을 시작할 수 있습니다. 이 설정은 많은 케이블과 센서의 필요성을 없애고, 한 지점씩 측정하는 번거로움을 제거합니다. 대신, 카메라의 각 픽셀이 센서 역할을 하여 수십만 개의 위치에서 진동을 동시에 모니터링할 수 있습니다.

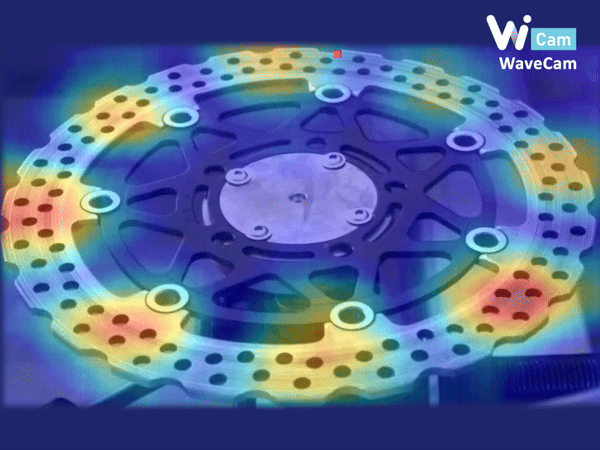

WaveCam 분석 화면





이 시스템은 특정 지점에 대한 시간 파형(Time Domain) 및 주파수(Frequency Domain) 데이터를 추출할 수 있으며, 결과는 유한 요소 분석 및 도플러 진동계, 가속도계, 음향 홀로그래피와 같은 전통적인 방법과 교차 검증됩니다. WaveCam은 수동, 주변 또는 자동화된(예: 충격 해머 WaveHitMAX를 사용한) 여러 종류의 흥분 상태에서 구조물이 어떻게 움직이는지 보여줄 수 있습니다.



WaveCam은 데이터를 표시하고 해석하는 다양한 옵션을 제공하여 의미 있는 결론을 도출하고 결과를 내보내기 쉽게 만듭니다. 이 기술은 기계 가동 중지 시간을 줄여 생산성을 높이고, 제품의 수명, 안전성, 편안함 및 소음 품질을 향상시킵니다. 또한 유지보수를 단순화하고 손상 감지를 개선하며, 간편한 설정과 짧은 측정 시간으로 작업을 효율적으로 처리할 수 있습니다.









UFF 파일이란? 헤더 의미

UFF(Universal File Format) 파일은 모달 분석에서 많이 사용되는 데이터 파일 형식입니다. 이 파일 형식은 진동 및 구조 해석 데이터를 저장하고 교환하는 데 사용됩니다. UFF 파일은 다양한 소프트웨어 및 시스템 간의 호환성을 높이기 위해 만들어졌으며, 특히 진동 분석 및 실험 모달 분석(EMA)에서 널리 활용됩니다.



UFF 파일에는 여러 종류의 데이터를 포함할 수 있습니다. 예를 들어, 시간 도메인 데이터, 주파수 응답 함수(FRF), 모드 형상, 그리고 다양한 시험 설정 정보 등이 있습니다. 이러한 데이터를 표준 형식으로 저장하여 다른 소프트웨어나 분석 툴에서 쉽게 읽고 쓸 수 있게 합니다.



• 호환성: 다양한 소프트웨어 및 하드웨어 간에 데이터를 쉽게 교환할 수 있습니다.
• 유연성: 시간 도메인 데이터, 주파수 응답 함수 등 다양한 유형의 데이터를 저장할 수 있습니다.
• 표준화: 데이터를 표준화된 형식으로 저장하여 데이터의 일관성을 유지하고, 분석의 정확성을 높일 수 있습니다.





UFF 파일은 일반적으로 텍스트 형식으로 되어 있어 사람이 읽을 수 있으며, 데이터 구조는 명확한 구역으로 나누어져 있습니다. 각 구역에는 데이터 유형을 설명하는 헤더와 실제 데이터가 포함됩니다. 이는 데이터를 시각화하거나 분석할 때 매우 유용합니다.



예를 들어, 모달 분석을 수행하는 동안, 연구자는 실험 데이터를 UFF 파일로 저장하고 이를 다른 분석 소프트웨어로 불러와 추가 분석을 진행할 수 있습니다. 이를 통해 데이터 손실 없이 다양한 분석 툴을 활용할 수 있게 됩니다.

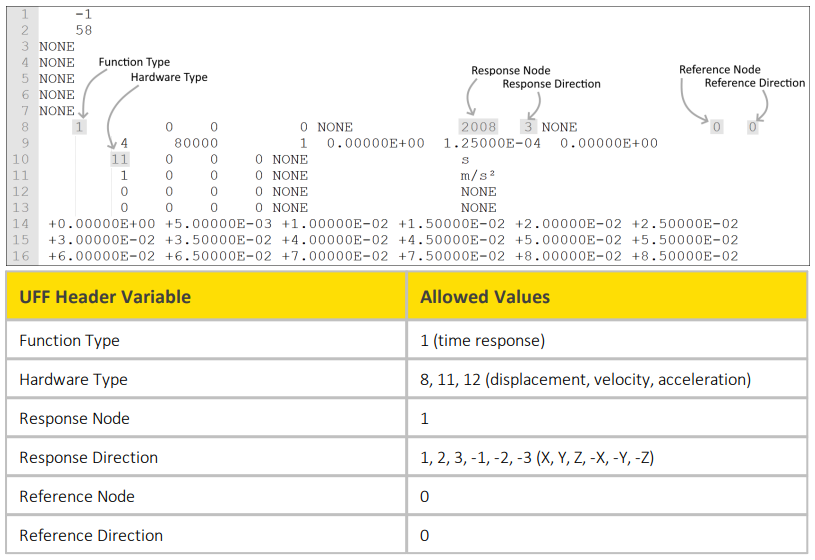

아래는 WaveCam을 사용해서 영상으로 모달 분석을 진행하고 UFF 파일로 추출한 형태입니다.





사용하는 장비 별로 다른 헤더 값을 사용할 수 있으므로 사용 전에 메뉴얼을 통해 헤더 정보를 확인하셔야 합니다.
