카메라 교정을 위한 타겟이란?

디지털 이미지 상관관계 분석(Digital Image Correlation)은 카메라로 촬영한 이미지를 분석하여 물체의 변위(displacement)나 변형(strain)을 측정하는 기술입니다. 이러한 분석을 정확하게 수행하기 위해서는 카메라를 정밀하게 교정하는 것이 매우 중요합니다.







레이저로 표시된 마커는 정확한 마커 배치와 향상된 대비를 제공하여, 스테레오 카메라(Stero Camera, 3D 이미지를 생성하기 위해 사용되는 두 카메라의 시스템)의 교정에 정밀한 값을 제공합니다.



타겟은 폴리머 코어가 있는 알루미늄 샌드위치 재료로 만들어져 궁극적인 강도를 제공합니다. 알루미늄 표면은 대비를 높이고 내구성을 증가시키기 위해 양극 처리됩니다.



분석 소프트웨어가 각 타겟의 간격을 자동으로 감지할 수 있게 하여, VIC-3D 시스템의 전반적인 견고함과 사용 편의성을 증가시킵니다.



이러한 개선 사항 덕분에, 3D 디지털 이미지 상관관계 시스템이 더욱 강력해지고 변위 및 변형 측정의 정확성이 개선됩니다.

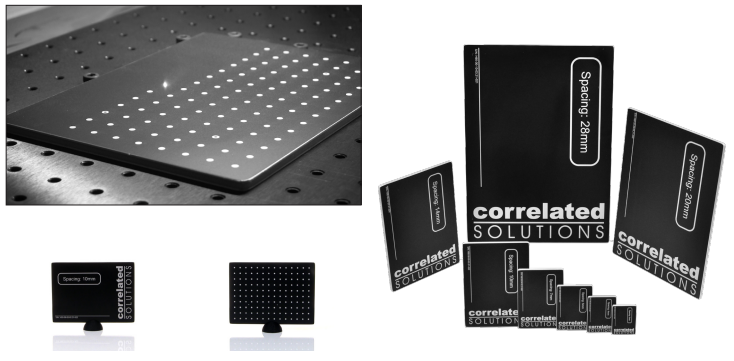

3차원(VIC-3D) 교정 타겟 특징

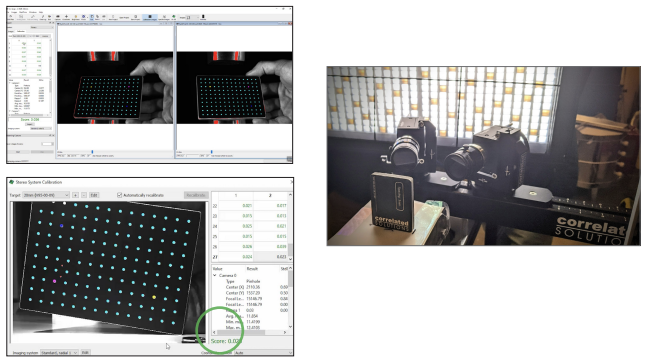

교정 설정 및 진행 화면



• Small borders reduce the overall size and enable the targets to fit into tight spaces more conveniently.
• 고속 카메라+저화질용 맞춤형 교정 타겟 제공
• 내구성 향상: Improved scratch resistance increases durability.
• 방수: The new targets are waterproof and can be cleaned with standard household cleaners or regular dish soap and water.
• 추가 설정 없이 교정 타겟 식별: Automatic spacing detection by the analysis software VIC-3D.
• 정밀도 증가: Improved contrast increases accuracy.

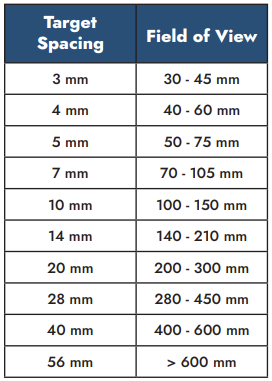

Field of View(FOV)에 따른 타겟 사이즈
