Shearography용 Laser Source 기능 및 특징

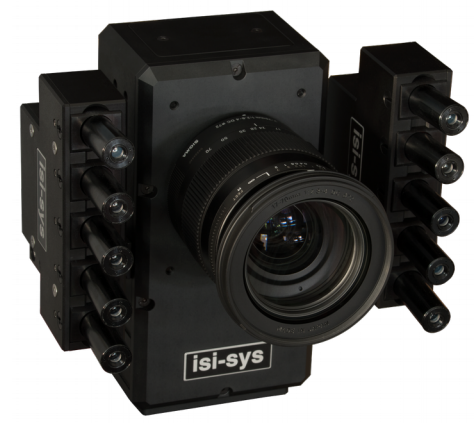

SE4 12.3 with Sigma 17-70 mm varifocal lens in combination with LDA-5-100-st laser diode module providing light power of 2x (5 x 100 mW) = 1W





Shearography 장비에서 사용하는 레이저에 대한 내용을 간단하게 설명하겠습니다. 이 장비는 팜테크에서 제공하는 장비로 SE4라고 불리우며, 주로 가시광선(430THz ~ 750THz, 400nm ~ 700nm)레이저 광원을 사용합니다.



기본 설정은 SE2 센서에서 가져온 Laser diode arrays LDA-5-100을 사용하며, 이는 658nm의 파장에서 100mW의 출력을 가지는 단일 레이저 다이오드를 기반으로 한 모듈러 시스템입니다. 이 레이저 다이오드의 사용은 약 10,000시간의 긴 수명을 보장하며, 결함이 발생할 경우 개별 모듈을 교체할 수 있습니다. 각 단일 모듈은 특별한 확장 렌즈 덕분에 레이저 클래스 1로 인증되었지만, 레이저 빔의 중첩은 레이저 클래스를 증가시킬 수 있습니다.



레이저 클래스는 레이저의 위험도를 분류하는 시스템입니다. 이 분류는 사람의 눈이나 피부에 레이저가 미칠 수 있는 위험 정도를 기준으로 하며, 국제 표준화 기구(ISO) 및 다양한 국가의 규제 기관에 의해 정의되고 있습니다. 레이저 클래스는 일반적으로 1에서 4까지 있으며, 숫자가 높을수록 위험도가 증가합니다.





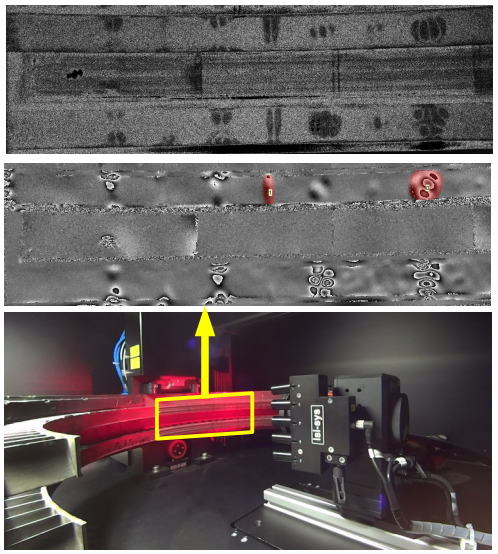

Shearography for Non Destructive Testing





표준 구성에서는 1W의 명목상 광 출력을 가지는 두 개의 LDA-5-100 배열을 사용하며, 이는 5Mpx 버전의 경우 10mm 이상, 12Mpx 버전의 경우 17mm 이상의 초점 거리와 결합됩니다. 더 짧은 초점 거리나 더 높은 레이저 출력이 필요한 경우, 모듈은 1W, 2W, 3W의 총 출력 파워를 가진 2, 4, 6 단위 세트로 사용될 수 있습니다. 또한 작은 시야각에는 각각 100mW의 출력을 가지는 단일 모듈도 조절 가능한 확장 렌즈와 함께 제공됩니다.





각 레이저 빔의 광축은 한 축에서 조절이 가능하며, 모듈 전체의 방향도 센서의 광축에 상대적으로 조절될 수 있습니다. 이를 통해 조명을 선택한 렌즈 구성 및 해당 시야각에 맞게 조정할 수 있으며, 센서의 이미지 평면에서 균일한 강도 분포를 달성하기 위해 표면에 빛의 파워 분포를 조절할 수 있습니다.





LDA-5-100 모듈은 연속파 버전(LDA-5-100-cw)과 스트로보스코픽 버전(LDA-5-100-st)으로 제조됩니다. 스트로보스코픽 버전은 진동의 양적 측정(진폭 및 위상)에 필요하며, isi동기화 장치가 필요합니다. 연속파 모드에서도 동적 부하를 가한 비파괴 검사를 위해 시간 평균 작동이 가능합니다.
