SAE J2534 Pass-Thru 란?





SAE J2534 Pass-Thru는 자동차가 노트북, PC 등과 같은 외부 장치와 실시간으로 데이터를 주고받을 수 있게 하는 표준 통신 프로토콜입니다. 현대 자동차 산업에서는 매우 빠르게 기술이 발전하고 있어서, 거의 매순간 새로운 것이 등장하고 있습니다. 이런 상황에서 매번 새로운 차량이나 기술마다 별도의 프로토콜을 만들면, 차량을 수리하는 사람들에게는 매우 혼란스러울 것입니다. 이러한 문제를 해결하기 위해, 자동차 엔지니어 협회(Society of Automotive Engineers)는 2004년에 J-2534 표준을 도입했습니다.



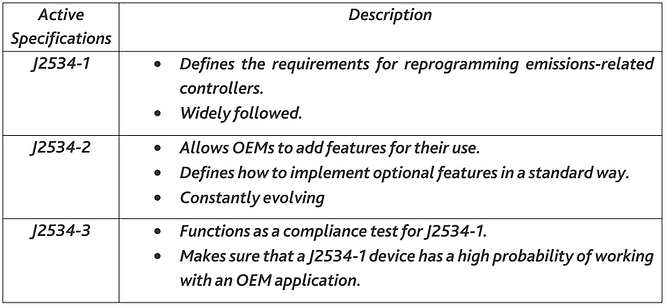

이 표준은 차량의 배출 관련 전자 제어 장치(ECU)를 프로그래밍할 때 사용되는데, 사용하는 통신 프로토콜에 상관없이 모든 차량에 적용할 수 있습니다. 이를 통해, 어떤 차량 제조사의 프로그래밍 응용 프로그램도 특정 하드웨어 연결에 의존하지 않게 됩니다. 즉, 어떤 제조사의 차량이든 상관없이 어떤 장치를 사용해서도 프로그래밍을 할 수 있게 되어, 차량 수리점에서 모든 차량을 한 곳에서 처리할 수 있는 모델을 가능하게 했습니다.



SAE J2534 프로토콜은 ECU의 진단, 재프로그래밍 및 여러 네트워크를 통한 차량 데이터 수집을 가능하게 하는 프레임워크를 제공합니다. 이로 인해 프로그래머와 수리점은 어떤 차량이든 작업할 수 있고, 해당 차량의 프로그래밍을 이해할 수 있게 되었습니다.









SAE J2534 Pass-Thru 동작 방식

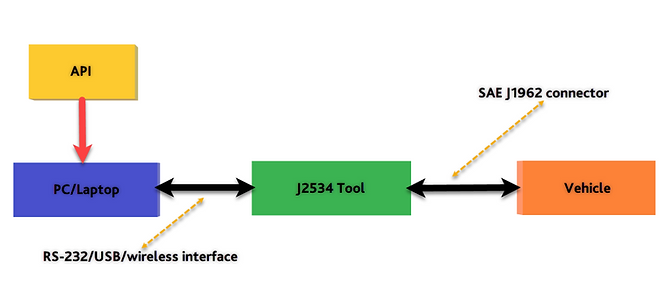

기본적으로, 모든 Pass-Thru 장치는 SAE J2534 프로토콜을 지원합니다. 이 J2534 하드웨어 장치는 표준 노트북이나 PC에 연결되어, 차량 제조사에서 제공하는 응용 프로그램 인터페이스(API)를 통해 작동합니다.



J2534 도구는 J2534 표준에서 지원하는 모든 프로토콜과 통신할 수 있어야 합니다. 이 말은, J2534 도구를 사용하면 다양한 제조사의 차량과 상호작용할 수 있다는 것을 의미합니다. 이 장치가 노트북이나 PC에 연결되면, 차량의 ECU와 소통하고, 이를 통해 차량의 다양한 기능을 진단하거나 재프로그래밍할 수 있습니다.









팜테크 Pass-thru 용 제품 소개

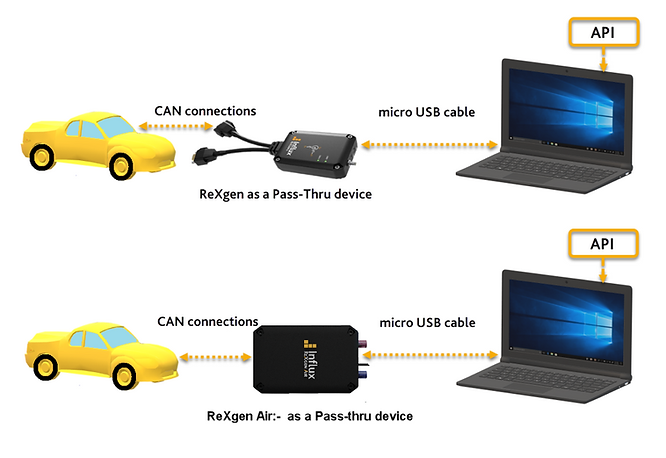

팜테크에서 제공하는 Influx의 ReXgen 장치는 단순한 데이터 로깅 장치가 아니라, 효과적인 Pass-Thru 장치로 설계되었습니다. 이를 사용하여, 차량에서 직접 수집한 실시간 데이터를 보거나 저장할 수 있습니다.



ReXgen이 J2534 도구로서 지원하는 통신 프로토콜은 ISO14229, ISO14230, CAN (ISO11898), ISO15765, 그리고 J1939입니다. Pass-Thru 기능을 통해 Influx의 Module Analyser 소프트웨어를 Rexgen과 함께 사용할 수도 있습니다. Influx에서 제공하는 이 소프트웨어는 다음과 같은 기능을 제공합니다.



a) CAN 모니터링을 DBC를 통해 수행: 필터 추가, 메시지의 주기적 전송 지원, 스코프, 다이얼, LED 등에서 데이터 보기 가능, 다양한 파일에서 데이터베이스로 신호 직접 가져오기.

b) Module Analyser는 ISO15765-1, ISO 15765-2 및 ISO14229 진단 프로토콜을 지원합니다. 또한 ODX 및 MDX 진단 데이터베이스도 지원합니다.

c) J1939 지원.

d) 통합된 ODX/MDX 편집기.

e) 데이터 수집 및 로깅.

f) EOBD/OBDII 데이터 검색 및 분석, 원클릭 보고서 생성.

g) 배출가스 관련 매개변수의 실시간 모니터링. 여기에는 엔진 속도, 차량 속도, 엔진 온도, 매니폴드 압력, 흡기 공기 온도 등이 포함됩니다.

h) 배출가스 관련 문제 코드(DTCs) 모니터링 및 초기화.

i) 차량 정보 읽기.

j) 확장 모드에서는 DID를 통한 엔진 매개변수 모니터링, DID 읽기 및 쓰기, 빠른 데이터 수집, 고급 진단 문제 코드 획득 및 초기화, 테스트 루틴 실행이 가능합니다.







해당 내용과 관련해서 팜테크에서 교육 프로그램, 측정/분석 용역, 장비를 제공하고 있습니다.  관심 있으시면 아래 홈페이지 또는 연락처를 통해 문의 주시면 됩니다. :)
