[Sound]SLM과 LZeq(t), LAeq(t), LCeq(t)란?



사운드 레벨 미터(SLM, Sound Level Meter)는 소리의 강도를 측정하고 평가하는 장치입니다. SLM은 소리의 세기를 dB(데시벨, Decibel)로 표기하여 소음을 정량적으로 평가할 수 있게 도와 주는 장치입니다. 다양한 분야에서 소음 노출, 환경 소음, 규격 준수 검사 등과 같은 곳에서 사용되고 있습니다.

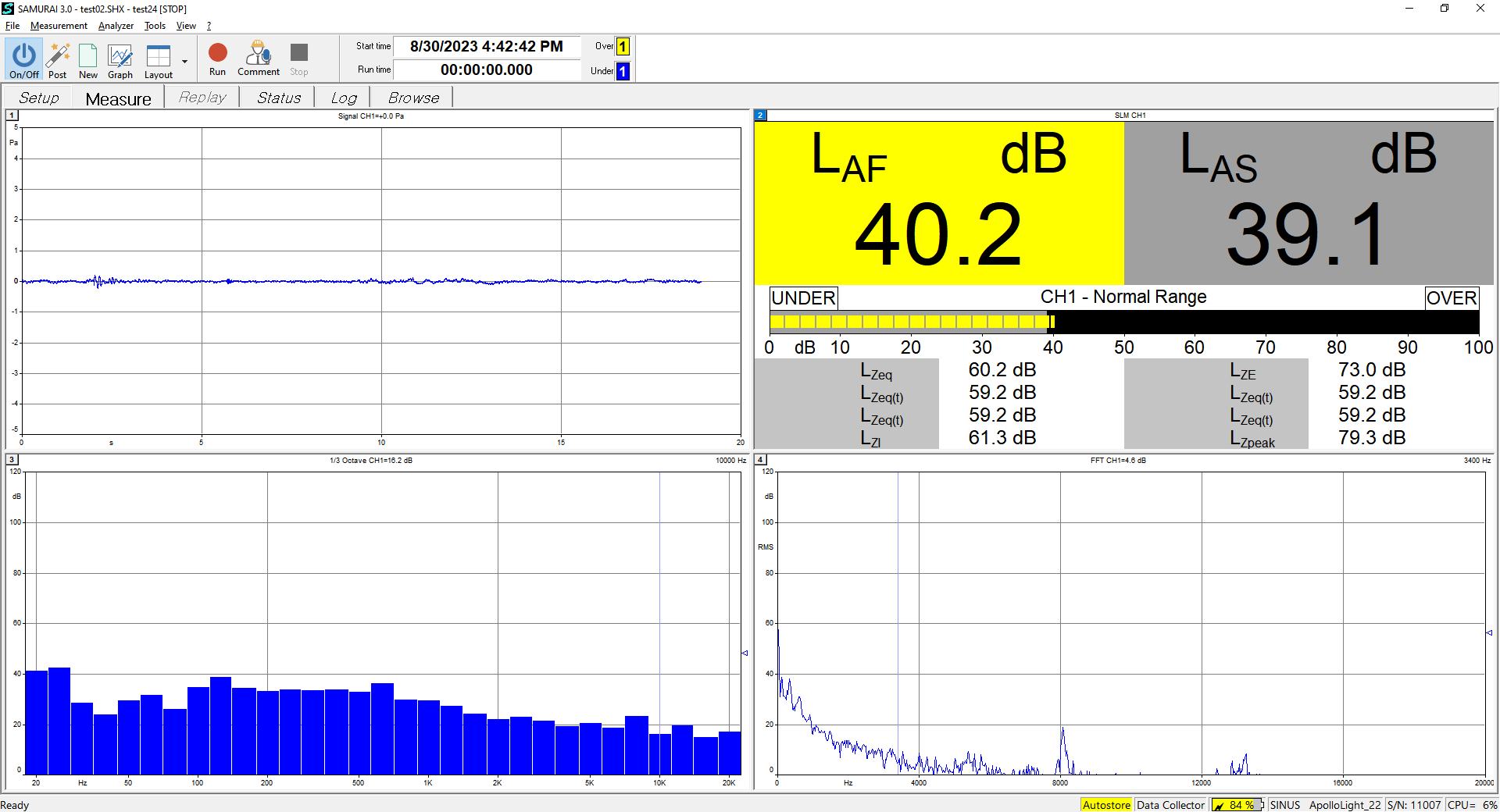

위 그림은 팜테크에서 제공하는 SINUS APOLLO Lite로 측정한 소음의 결과 화면 입니다. 측정은 GRAS사의 마이크로폰(Microphone) 센서를 사용해서 진행하였습니다.



우측 상단이 SLM의 값입니다. 실제 dB 수치로 직관적으로 확인 가능하게 도와 줍니다.





LZeq(t), LAeq(t), LCeq(t)은 소리 레벨을 시간에 따라 평균화하여 나타내는 용어들로서, 소리의 특성을 시간적인 측면에서 분석하는 데 사용됩니다. 이들은 음향 측정에서 자주 사용되는 파라미터입니다.



LZeq(t)

"Z"는 독일어 "Zwischengemittel"로, "중간 평균화"를 의미합니다. LZeq(t)는 시간에 따라 중간 평균화된 전체 소리 레벨을 나타냅니다. 이 방법은 짧은 시간 간격 동안의 소리 레벨을 중간 평균화하여 나타냅니다. 일반적으로 빠르게 변하는 소리의 특성을 분석할 때 사용됩니다.





LAeq(t)

"A"는 "A-weighting"을 의미하며, 인간의 청취 특성에 가장 적합한 가중치를 나타냅니다. LAeq(t)는 시간에 따라 A-weighted 평균화된 소리 레벨을 의미합니다. 인간 청각 특성을 고려하여 저주파수와 고주파수의 민감도 차이를 보정하여 더 인간 친화적인 소리 레벨을 나타냅니다. 일반적으로 환경 소음 분석이나 규정 준수 검사에 사용됩니다.





LCeq(t)

"C"는 "C-weighting"을 의미하며, 인간 청취에 가장 적합한 더 넓은 주파수 범위에 가중치를 주는 것을 의미합니다. LCeq(t)는 시간에 따라 C-weighted 평균화된 소리 레벨을 나타냅니다. 상대적으로 저주파수와 고주파수 모두를 고려하는 가중치를 적용하여 더 넓은 주파수 범위의 평균화 소리 레벨을 제공합니다. 주로 대형 기계나 공업 소음 분석에서 사용됩니다.











SINUS SLM 설정과 Individual Sound Level

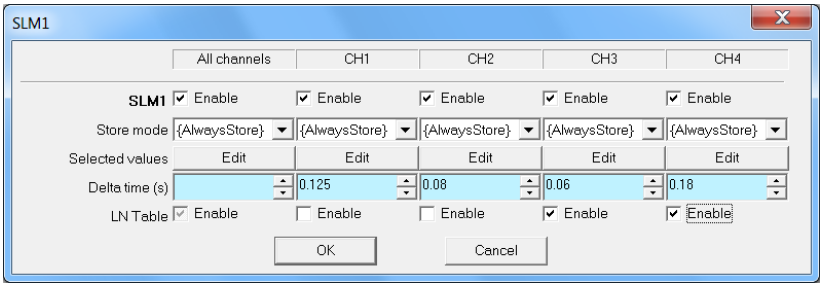

그림과 같이 SLM에서 Delta Time 설정이 가능 합니다. Delta 시간은 시계열(Time Domain)에서 저장된 Storing Data간의 간격을 의미 합니다. 즉, Leq(t)의 평균 시간이 됩니다. Delta 시간은 Exponential Averaging의 시상수(Time Constant)보다 크면 안됩니다. 만일 크게 되면 eq값 계산 전에 이미 Averaging이 진행되기 때문입니다.

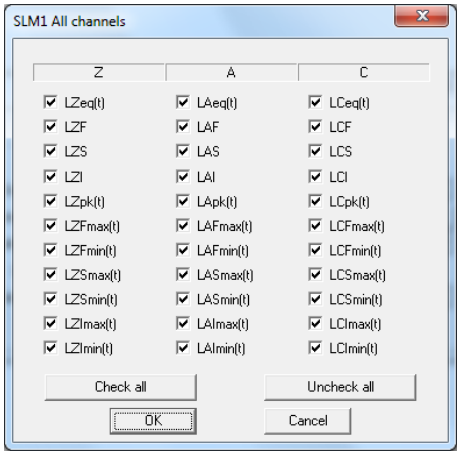

SLM에서 dB로 표현되는 값은 위와 같이 있습니다. 이 중에서 선택해서 값을 출력 할 수 있습니다. Z, A, C Weighting에 대한 설명은 앞에서 진행하였고 상황에 맞춰 min, max, fast, slow 등 다양한 설정을 선택해서 확인결과에 적용할 수 있습니다.
