[실습]모달분석, 임팩트해머, 가속도 센서를 사용한 실습#2(Vibrant MeScope, Vibration, Modal Analysis)



목차



"관련제품 문의는 로고 클릭 또는 공지사항의 연락처를 통해 하실 수 있습니다."







이번 포스트에서는 앞서 ObserVR1000로 측정한 모달(Modal) 값을 사용해서 Vibrant사의 MeScope를 사용해서 분석을 진행해보겠습니다.





Vibrant Mescope 플레이트 만들기

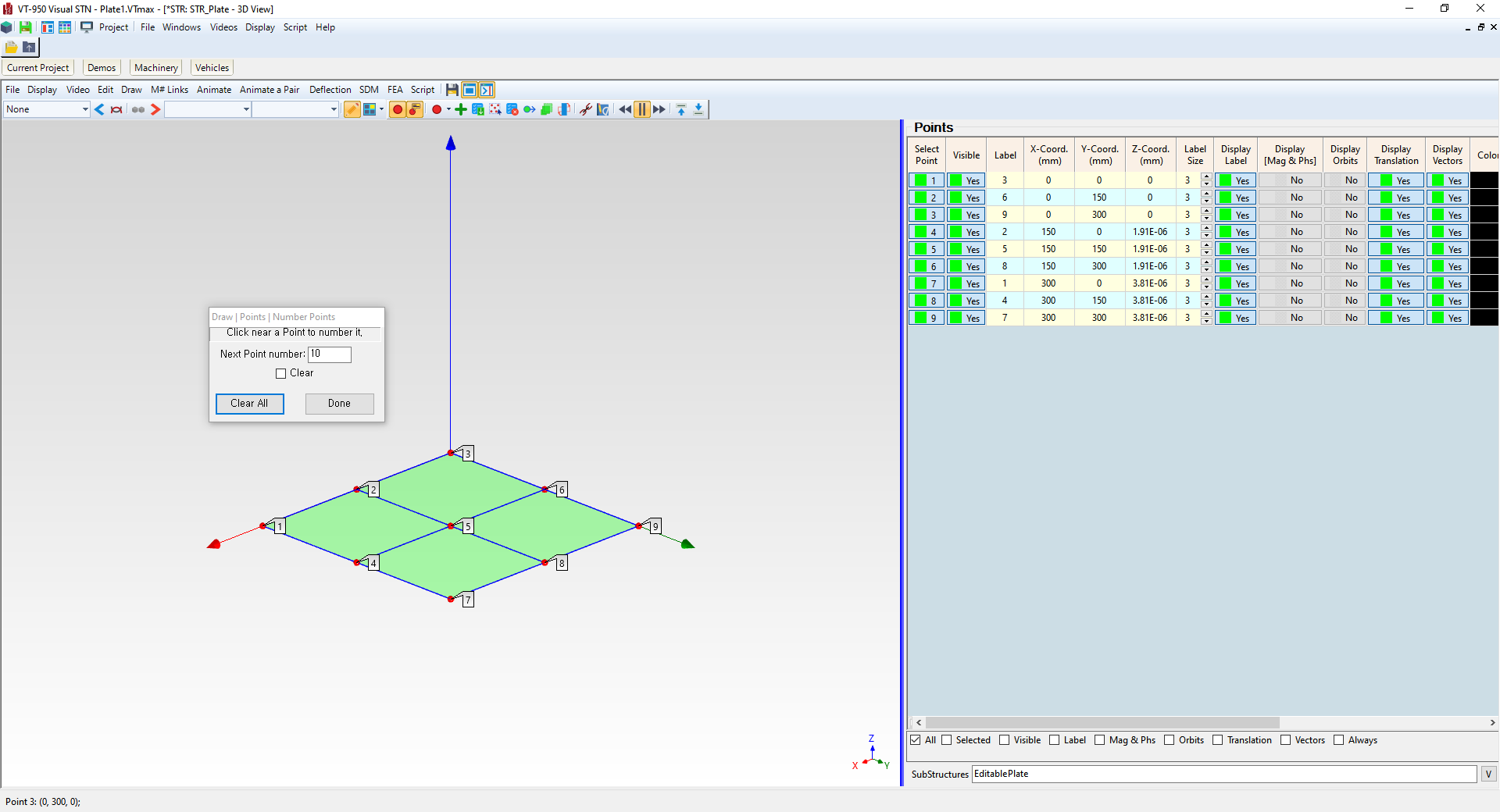

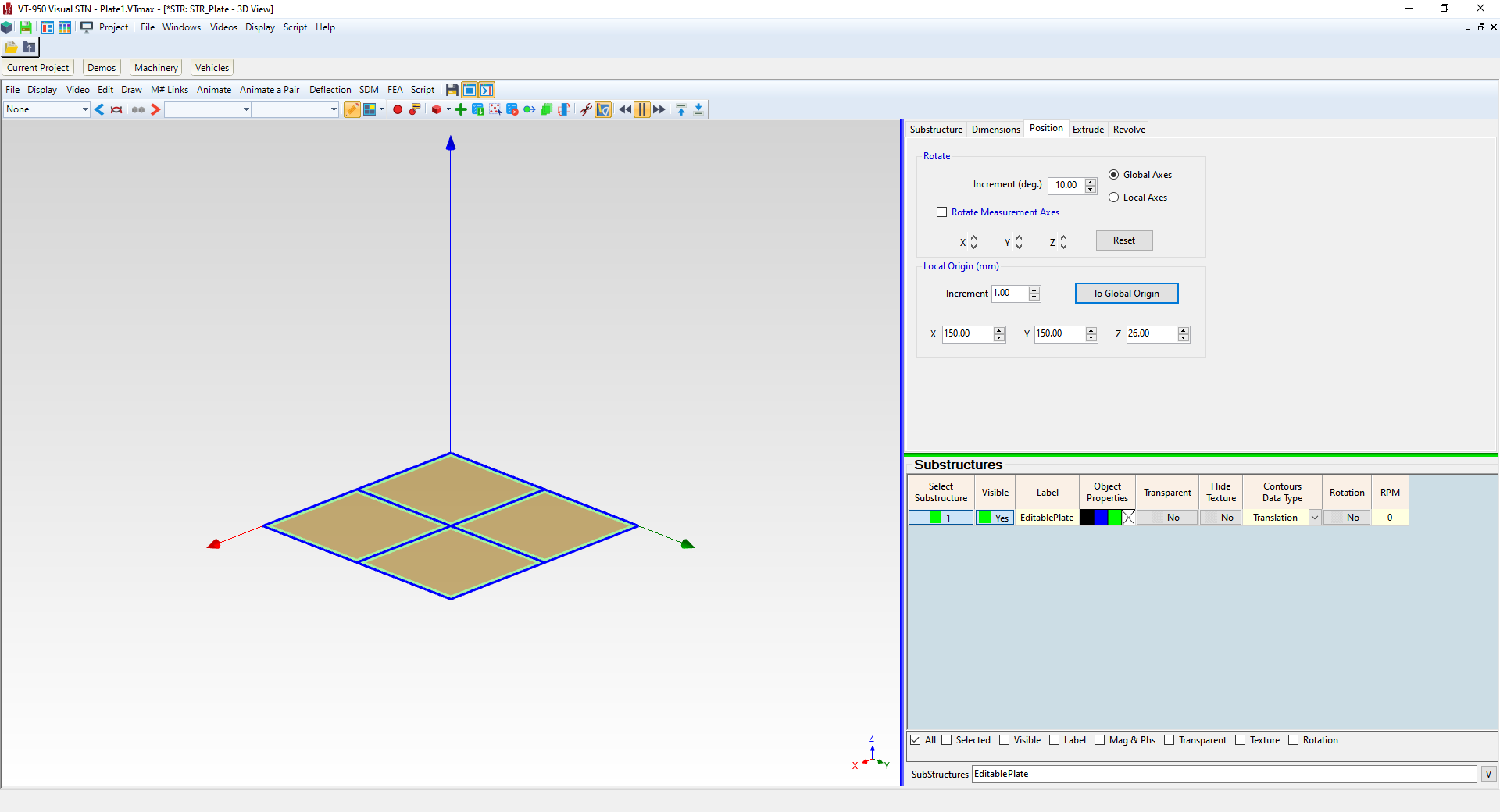

1. 위 그림과 같이 앞서 9개의 포인트를 측정하였기 때문에 9개의 측정 포인트를 가지는 플레이트를 300mm X 300mm 로 만들어 줍니다.

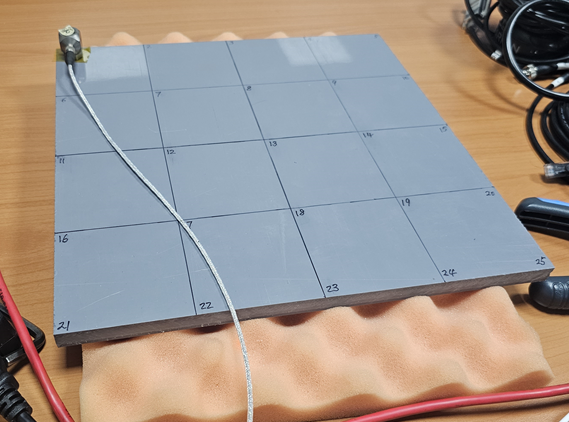

2. 그림과 같이 Roving hammer로 이동하면서 측정한 포인트를 할당하기위에 플레이트에 총 9개의 번호를 할당합니다. 이때 포인트 점은 실제 측정했던 포인트와 일치 시켜야 합니다. 이번 시험은 시간을 단축 하고자 1, 3, 5 ... 25 번 포인트를 사용하였습니다.













Vibrant Mescope에 측정값 불러오기



ObserVR1000에서 측정한 모달 값을 UFF 파일로 변환하고 해당 파일을 MeScope로 가져 옵니다.

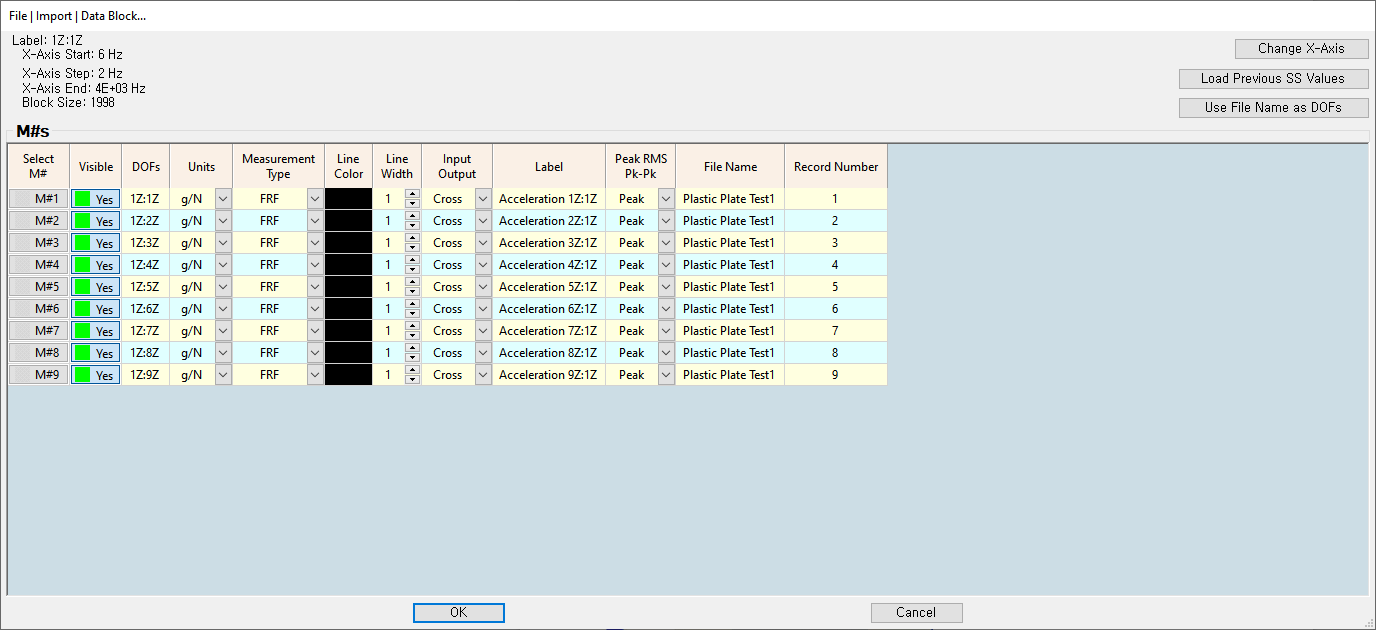

1. 그림과 같이 Data Block을 읽었습니다. M#는 Measurement에 대한 정보가 있습니다. 총 9번의 측정을 진행하였습니다. DOFs의 1Z:9Z는 1번 포인트의 Z방향을 Reference로 잡고 9Z를 측정한 FRF 정보 입니다. Reference 는 힘 값인 N을 사용하였고 측정 값은 g 값 가속도 값이 사용 되었습니다.

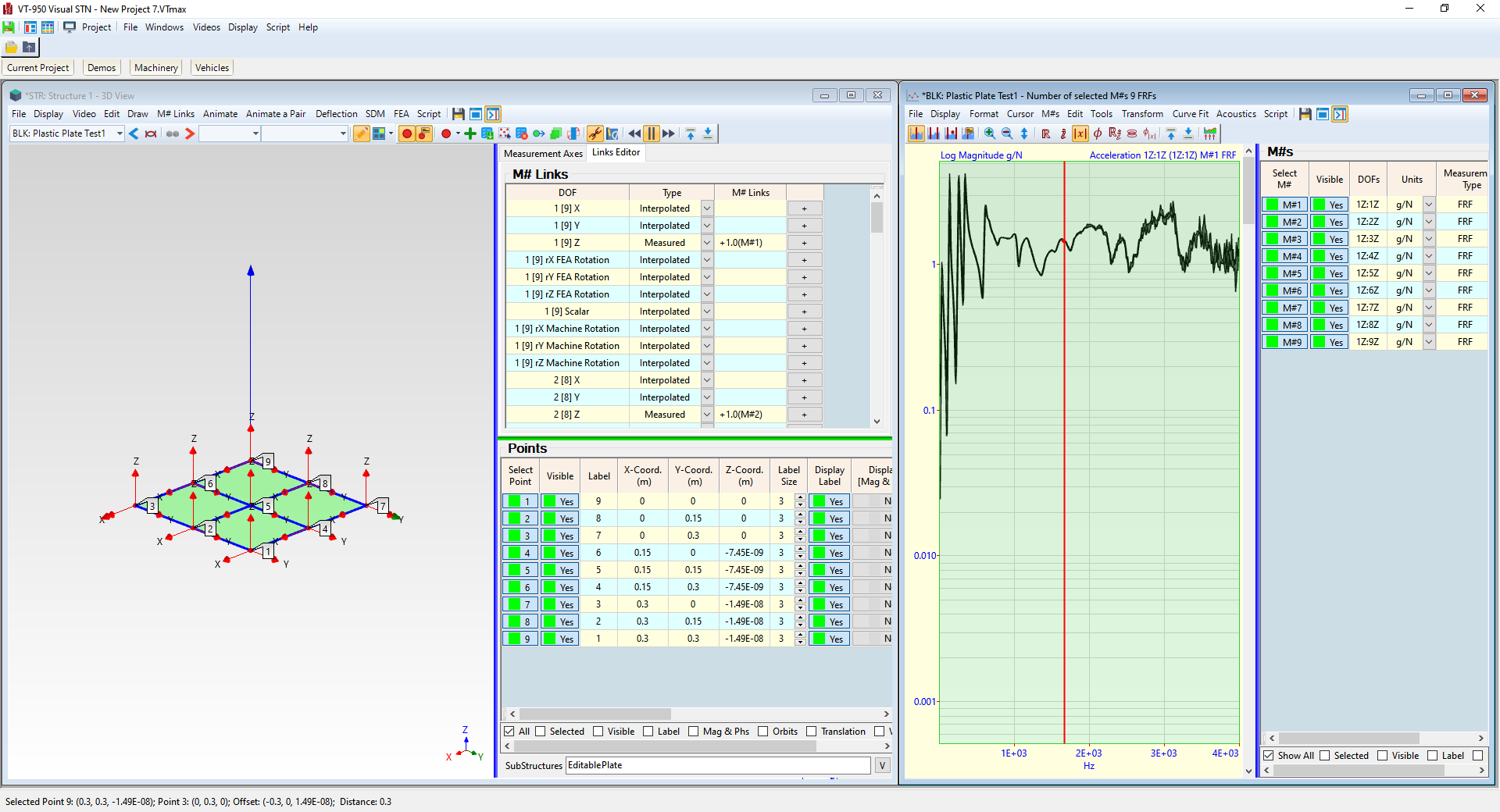

2. Link Editor를 사용해서 Measurement 와 Point를 연결해 줍니다.

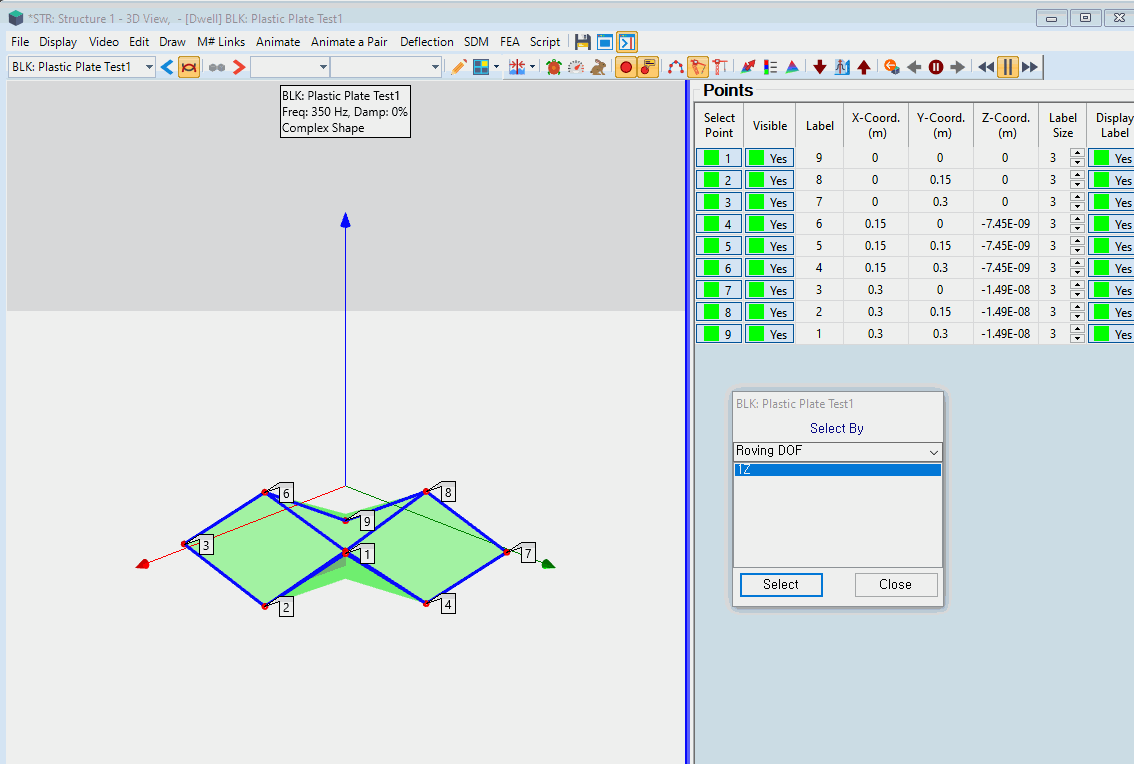

3. 그림과 같이 Roving DOF를 1Z로 선택하고 주파수에 따른 Plate를 애니매이션화해서 Mode Shape을 확인할 수 있습니다.







모달 분석 용역 및 교육은 팜테크에서 진행하고 있으니 관심 있으시면 아래 홈페이지를 통해 신청하시면 됩니다.
