[모달분석] Force Impact Hammer 란?









충격 힘 시험을 통해 기계 구조물의 동적 응답을 평가할 수 있습니다. FFT 분석기를 사용하여 해머의 충격과 가속도계로 측정한 응답 신호를 기반으로 구조물의 전달 함수(Transfer Function)를 결정할 수 있습니다. 충격 힘 테스트 방법은 시스템의 주파수 및 감쇠 특성에 대한 다양한 정보를 제공합니다.

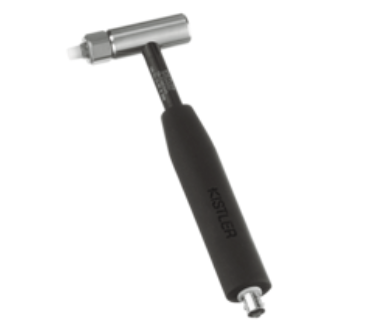

충격 힘 해머의 스테인레스 스틸 헤드에는 Low Impedance의 퀄츠 힘 센서가 장착되어 있으며, 경도가 다른 팁을 사용할 수 있습니다. 강철, 플라스틱, PVC, 고무 팁과 함께 질량 연장기도 제공되어 테스트 대상 구조물에 원하는 주파수 스펙트럼을 전달할 수 있습니다.

시험 시료의 반응을 측정하기 위해 전압 모드에서 작동하며, 기저 변형, 열적 변동 및 횡방향 운동에 대한 간섭을 받지 않는 전단 퀄츠 가속도계도 사용할 수 있습니다. 이 가속도계는 얇은 벽 구조물부터 강철 교량 부재까지 다양한 시험 시료의 응답을 측정할 수 있습니다.

요약하자면, 충격 힘 테스트는 해머의 충격과 가속도계로 측정한 응답 신호를 통해 기계 구조물의 동적 특성을 평가하는 방법입니다. 이를 위해 다양한 팁과 확장 기기를 사용하여 원하는 주파수 스펙트럼을 구조물에 전달하고, 퀄츠 가속도계를 사용하여 응답을 측정합니다. 이러한 방법은 구조물의 주파수 및 감쇠 특성에 대한 유용한 정보를 제공합니다.

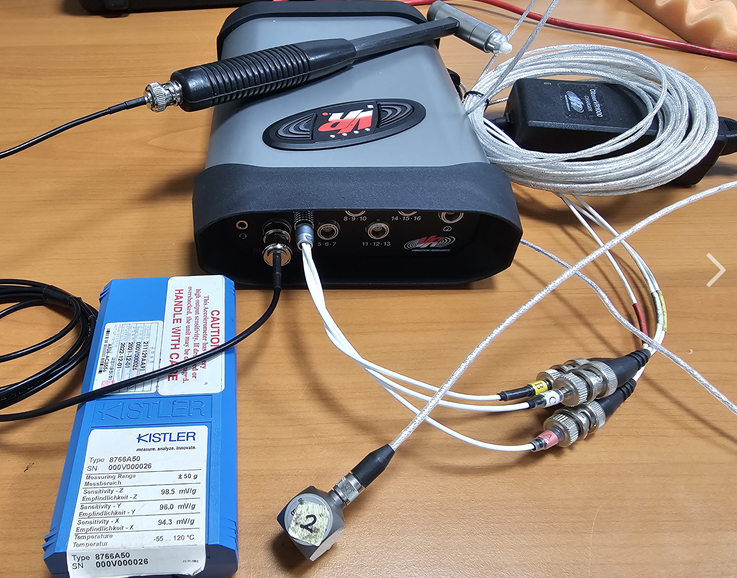

위 그림은 모달 시험을 위한 구성품으로 VR에서 제공하는 분석기와 키슬러사의 가속도 센서와 PCB사의 임팩트 해머입니다. 해당 제품에 관심 있으시면 아래 로고를 클릭하셔서 팜테크(FAMTECH)에 문의 주시면 됩니다.

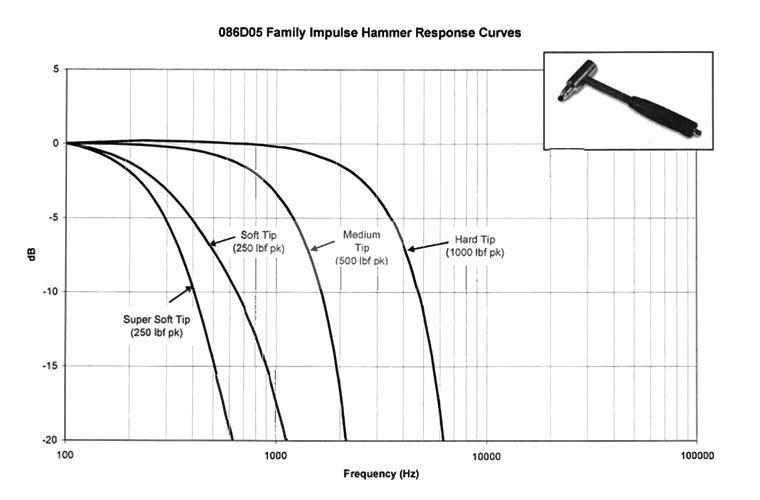

[모달분석] Force Impact Hammer 팁과 무게에 따른 특징



출처: https://www.modalshop.com/rental/learn/vibration/modal-impact-hammer-faq



1. 주파수 범위: 분석하려는 구조물의 주파수 범위에 맞는 해머 팁을 선택해야 합니다. 넓은 주파수 범위에 걸쳐 균일한 힘을 전달할 수 있는 팁을 고르는 것이 중요합니다.



2. 측정 목적: 분석하려는 구조물의 모드에 따라 해머 팁을 선택해야 합니다. 낮은 주파수 대역의 모드를 분석하려면 무거운 해머 팁이 필요할 수 있고, 높은 주파수 대역의 모드를 분석하려면 가벼운 해머 팁(높은 강성)이 필요할 수 있습니다.



3. 구조물 특성: 분석 대상 구조물의 크기, 무게, 재질 등을 고려해야 합니다. 구조물에 적절한 에너지를 제공할 수 있는 팁을 선택해야 합니다. 예를 들어, 대형 구조물의 경우 무거운 팁이 필요할 수 있습니다.







따라서, 구체적인 예를 들어 설명하면 다음과 같습니다. 예를 들어, 어떤 자동차의 엔진 진동을 분석하고자 한다고 가정해봅시다. 이 자동차의 주파수 범위는 0~500 Hz입니다. 이 경우, 주파수 범위에 적합한 해머 팁을 선택해야 합니다.



해머 팁의 무게는 엔진 진동을 충분히 흔들어서 분석할 수 있을 정도로 충격 에너지를 제공할 수 있어야 합니다. 따라서, 상대적으로 무거운 팁을 선택하는 것이 좋을 수 있습니다. 또한, 엔진의 모드를 정확히 분석하기 위해서는 해머의 충격이 너무 강하지도 않아야 합니다. 만약 충격이 강하면, 주파수 범위를 벗어나는 잡음이 발생할 수 있습니다. 이러한 경우, 팁의 강성을 높이는 방법을 고려할 수 있습니다.



이와 같이, 구조물의 특성, 주파수 범위, 분석 목적에 따라 적절한 해머 팁을 선택해야 합니다. 일반적으로, 모달 분석을 수행하는 업체나 기관에서는 해당 분석에 적합한 해머 팁을 추천해줄 수 있습니다.
