저소음 마이크로폰 소개(Low Noise Microphone)

팜테크 마이크로폰 47HC





이번 포스트에서 소개드릴 제품은 팜테크(FAMTECH) 사에서 판매 중인 저소음 용 마이크로폰 47HC 입니다. 47HC는 GRAS 제품으로 팜테크에서 독점 판매하고 있습니다.



최근에 소음이란 제품의 품질을 결정하는 중요로 작용하고 있습니다. 그렇기 때문에 Low Noise Emission에 대한 모니터링 및 상쇄에 대한 요구가 다양한 전자 기기, 차량에서 요구 되고 있습니다.



기존의 1/2인치 50mV 감도(Sensitivity) 표준 마이크로폰의 경우 Noise floor가 약 16dB(A) 정도 됩니다. 그리고 실제 사용가능한 최저 음압(Sound Pressure Level, SPL)은 약 19dB(A) 정도 입니다. 19dB(A) 이하를 계측하기 위해 필요한 장비가 47HC와 같은 저소음 마이크로폰입니다.



47HC는 Prepolarized되어 있는 마이크로폰 세트로 별도의 전압 공급 없이 정전류 전원(Constant Current Power)으로 동작이 가능합니다. 감도는 450mV/pa 로 Noise Floor가 6.5dB(A)입니다. 6.5dB는 숨소리 보다 작은 소리입니다. dB에 따른 소리 비교는 아래 링크를 통해 참조 하시면 됩니다. 일반적으로 추천 드리는 측정 최저치는 10dB(A) 입니다. 최고 범위는 주파수에 따라 다른데 8kHz에서는 100dB, 8kHz~20kHz는 85dB입니다. 그리고 TED도 지원 합니다.



https://famtech.tistory.com/7

음압(SPL),소리세기(SIL), 데시벨에 따른 소리 크기 비교







저소음 마이크로폰 47HC 스펙 정보

스펙에서 중요한 부분에 대한 주석을 추가로 드리겠습니다.



• Frequency range (±1 dB), Hz: 12.5 to 10k
• Frequency range (±2 dB), Hz: 10 to 16k
• Frequency range (±3 dB), Hz: 6 to 20k



각 주파수에서 음압 측정 값이 벗어나는 정도 입니다.





• Dynamic range : 6dB(A) ~ 100dB

측정 허용범위는 위와 같습니다. 최단 값은 마이크로폰에 의한 열소음(Thermal Noise)에 의한 오차로 현재 기술로는 수정이 어렵습니다.





• Set sensitivity @ 250 Hz (±2 dB)

초기 출하 시 47HC의 경우 감도가 450mV/pa 이므로 250Hz에서 해당 값이 약 2dB 정도 벗어난 감도 값을 가짐을 의미 합니다. 해당 감도는 계측기에 입력해서 사용하기 때문에 이후에 감도 값이 변하면 교정을 해서 감도 값을 수정 입력 해야합니다.





• Temperature range, operation: -10~60℃

동작 온도를 주의해서 사용해야 합니다.

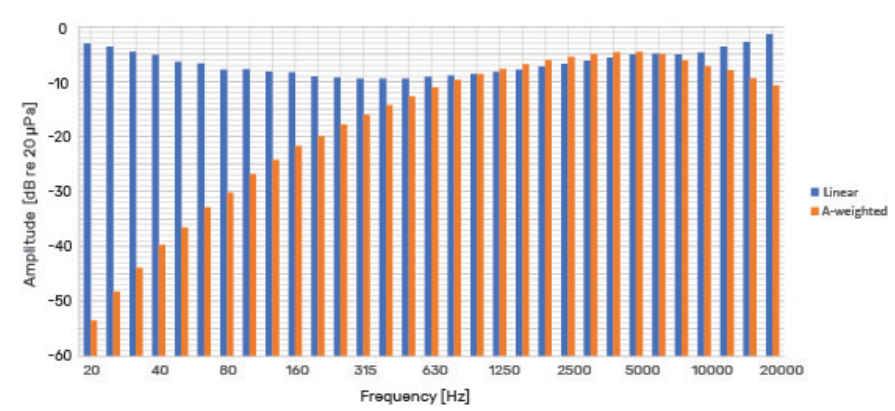

아래 그래프는 주파수에 따른 노이즈 플로워를 표현한 그래프입니다.

Typical noise floor shown in 1/3-octave bands - linear and A-weighted
