[마이크로폰] 차량 Passby Noise Testing이란? (차량 이동 소음 시험)



목차





"관련제품 문의는 로고 클릭 또는 공지사항의 연락처를 통해 하실 수 있습니다."









[Microphone] Vehicle Pass by Noise Testing





교통에서 발생하는 소음은 Pass by Noise 라는 항목으로 법제화 되어 있습니다. 새로운 차량(Vehicle) 모델을 출시하기 위해서는 Passby 소음 규제 승인 받아야 합니다.



국제 테스트 방식에서 Passby 소음 측정에 대한 정의가 되어 있어 차량 회사들은 해당 방식을 사용해서 차량 개발 단계와 생산 단계에서 검증 합니다. Pass-by 소음 계측을 위해서는 아래와 같은 시설, 장비가 필요 합니다.



• Specialized Test Track
• Large indoor NVH(Noise, Vibration, Harshness) test cell
• High Performance test equipment



전통적인 휘발류 자동차는 시험전에 소음의 주요 요소인 엔지, 배기, 타이어에 대한 예상 소음 레벨 값을 가지고 실제 결과치와 비교 합니다. 최근에 발전하고 전기 자동차(Electrical Vehicle)에 대해서는 차량 접근에 대한 소음이 인지 되도록 AVAS(Acoustic Vehicle Alert System)에서 규격 정의를 진행하고 있습니다.









[Microphone] Vehicle Pass by Noise 종류



실외 시험(Outdoor Testing)



개발과 인증 단계에서 실외 Pass-by 소음은 중요 합니다. 실외 Pass-by 소음은 총 3가지 시험 모드가 있습니다.



• 가속 시험
• 정속 시험
• 정적 시험

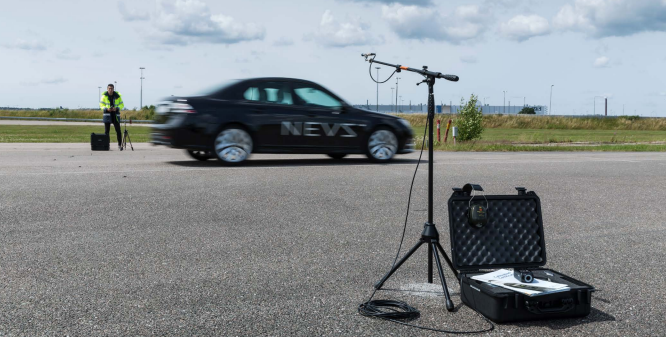

두개의 마이크로폰을 트랙의 양 사이드에 배치 합니다. 분석은 주파수와 엔진의 오더(Order)에 따라 진행합니다. 시스템에서는 시험 당시의 속도(Speed)와 날씨(Weather) 조건을 기록 합니다. 지역마다 실외 Pass-by 소음 시험에 차이가 있을 수 있습니다. 하지만 모든 시험은 ISO362-1 규격을 따릅니다.



시험 전 후에 마이크로폰에 대한 교정(Calibration)을 진행합니다. AVAS(Acoustic Vehicle Alert System) 또한 Pass-By 트랙에서 검증 합니다.









실내 시험(Outdoor Testing)



실내 Pass-by 소음 시험을 진행하기 위해서는 대형 NVH 테스트 셀이 필요 합니다. 그리고 셀 내부에는 샤시 다이나모미터(Chassis Dynamometer)를 설치하고 각 측면에는 마이크로폰 어레이(Microphone Array)를 배치 합니다. 샤시 다이나모미터는 Pass-by Driving 모드를 시뮬레이션 해줍니다.



실내 Pass-by 소음 시험 장점은 날씨에 영향을 받지 않고 운전 상황을 제어된 환경에서 진행할 수 있습니다. 실내 시험을 진행할 때 Near-field 마이크로폰을 추가로 설치하여 ATF(Acoustic Transfer Function) 분석과 소음원 분석을 진행할 수 있습니다. 타이어에서 발생하는 소음은 정밀하게 계측하기 어려워 타이어 소음은 별도의 마이크로폰으로 처리합니다.



실내 Pass by 소음시험은 ISO362-3 규격을 따릅니다.













Vehicle Pass by Noise 추천 마이크로폰

146ae

146AE 1/2`` CCP Free-field Microphone Set는 IP67 인증을 받은 먼지, 방수용 마이크로폰으로 Pass by 소음 측정에 적합한 센서로 팜테크에서 판매하고 있습니다. 146AE 마이크로폰을 사용할 경우 비가 와서 시험이 중단되어도 셋업을 해체하지 않고 비가 그치면 시험을 바로 재개 할 수 있습니다.

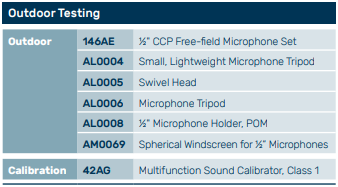

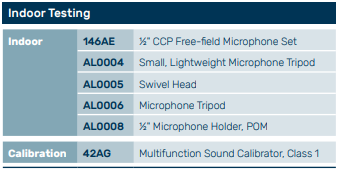

146AE는 아래의 AL로 시작하는 악세사리와 연결해서 상황에 맞춰 세팅할 수 있습니다.

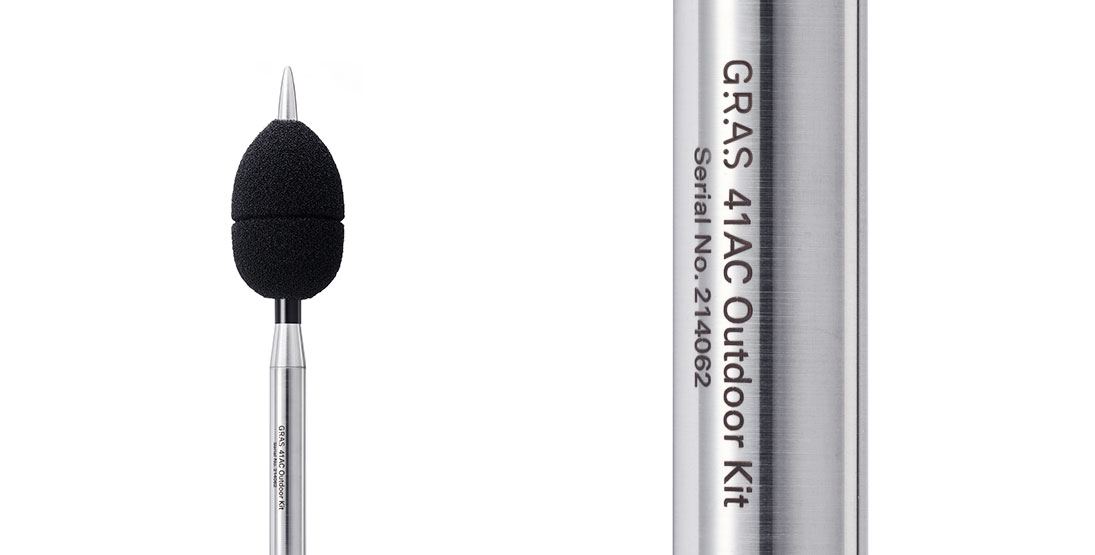

41AC-3 LEMO Outdoor Microphone 는 "Permanent 실외 시험"에 적합한 모델로 다양한 환경 조건에서 최소의 유지보수를 요구 합니다. 최소 1년 이상의 측정에서 RemoteCheck 기능과 함께 사용하기에 적합합니다. 먼지, 물에 대한 방수 레벨은 IP55를 유지 합니다.



그림과 같이 Wind Shield가 접착되어 있어 Airflow에 의한 측정 오류를 최소화 해줍니다.
