[DIC] 패턴(Pattern)의 조건

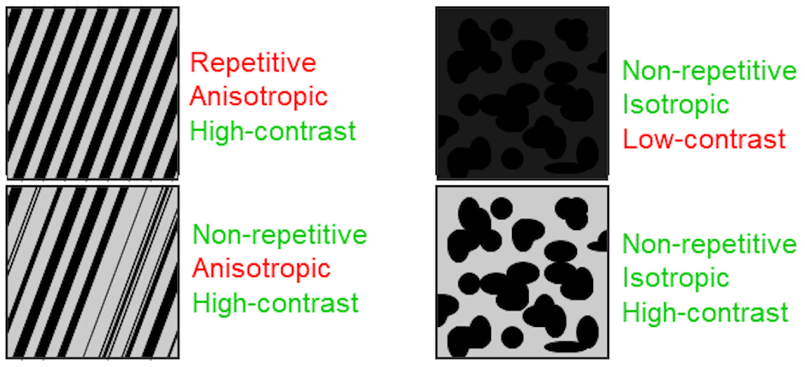

Digital Image Correlation에서 패턴의 특징(Signature)을 사용해서 변위(Displacement), 스트레인(Strain) 등을 측정 합니다. 이때 패턴을 그릴 때 아래 특성을 만족하는 패턴을 표면에 그려줘야 합니다.



• Non repetitive(비반복성)
• Isotropic(등방성)
• High Contrast(높은 대조치)



위 그림에서 3가지 특성을 모두 만족하는 패턴은 오른쪽 하단의 그림입니다.



비반복성은 말 그대로 패턴이 반복되지 않는 것이고 높은 대조치는 흰색과 검정색의 명암처럼 대조가 높은 색을 의미 합니다.









[DIC]Anisotropic, Isotropic란?

Anisotropic(이방성)은 이미지(Image)가 특정 방향으로 쏠려있는 상태를 의미 합니다. 반대로 Isotropic(등방성)은 이미지가 모든 방향에서 균등하게 이루어진 상태를 의미 합니다.



DIC에서 등방성 패턴이 중요한 것은 모든 방향에 대해 패턴이 고르게 분포되어 있기 때문에 어느 방향에서든 변형(Deformation)이 발생해도 이에 대한 차이를 측정할 수 있게 됩니다. 하지만 이방성 패턴의 경우 해당 방향에 일치하여 변형이 발생하면 변형에 대한 정보를 가져 올 수 없게 됩니다.



이러한 특성에 의해 이미지 프로세스에서는 등방성이 중요한 것입니다.
