절연 저항 시험 (Isolation Resistance Test)



전기차(EV)에 사용되는 배터리 시스템은 수백 볼트의 고전압을 다루기 때문에, 감전, 화재 등 안전사고를 방지하기 위해 절연 상태가 매우 중요합니다. 이 시험은 전기 에너지 저장 장치(Energy Storage Assembly, 이하 EESA) 내부의 고전압 회로와 외부 노출 가능 도전성 부품 간의 절연 상태를 평가하여, 충분한 절연이 확보되어 있는지를 확인하는 시험입니다.





시험 목적



• 고전압 부품에서 외부 금속 표면이나 섀시 등으로 전류가 누설되는 것을 방지
• 사람이나 정비자가 접근 가능한 부분에서의 감전 위험 방지
• 습도나 열 등 환경 변화에 따른 절연 성능 저하 여부 확인
• 국제 안전 규격(예: ISO 6469-1)에 따른 최소 절연 성능 충족 확인

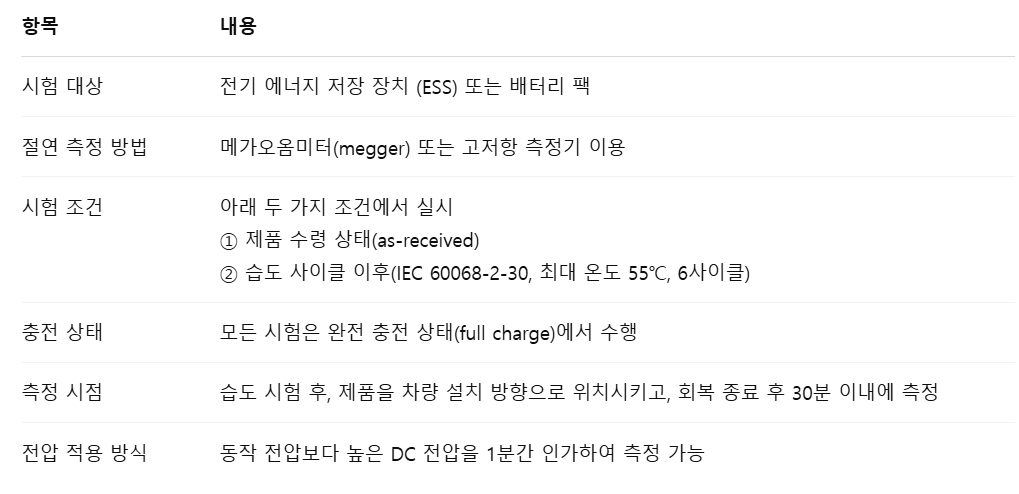

시험 절차 요약 (UL 2580 기준)







합격 기준



절연 저항(Ω)을 최대 회로 동작 전압(V)으로 나눈 값이 다음 기준 이상이어야 합니다.



DC 회로: 100 Ω/V 이상

AC 또는 AC+DC 혼합 회로: 500 Ω/V 이상



예시: 만약 동작 전압이 400V인 DC 회로라면, 최소 절연 저항값은 400 × 100 = 40,000 Ω (40 kΩ) 이상이어야 합니다.





참고 사항

IEC 60068-2-30의 습도 시험을 통과한 후에도 절연 저항이 기준 이상이어야만 실환경에 적합한 제품으로 평가받을 수 있습니다.

DC 전압 방식 측정은 시험 중 충전 상태를 유지하면서 간편하게 절연 저항을 평가할 수 있는 방법입니다.



절연 저항이 낮으면 배터리에서 차량 구조체로 전류가 흐를 수 있으며, 이는 감전 위험이나 차량 전기시스템 고장의 원인이 됩니다.



충방전기 방폭챔버 통합 솔루션

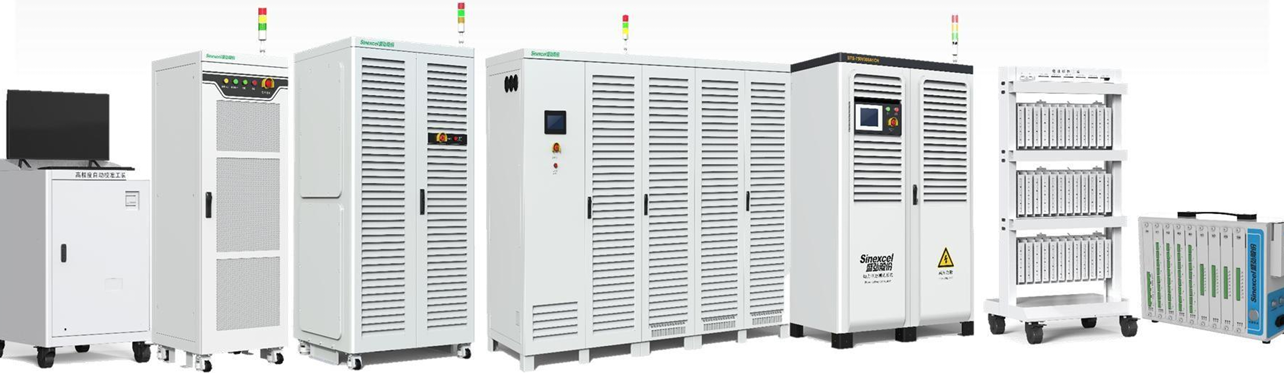

전기차 배터리의 절연 저항 시험은 안전성과 신뢰성이 매우 중요합니다. 팜테크에서 제공하는 Sinexcel의 고정밀 충방전기는 빠른 응답성과 고정밀 측정으로 정확한 절연 상태를 확인할 수 있습니다. 이 시스템은 다양한 전압/전류 조건에서 정밀한 제어와 고속 데이터 수집이 가능합니다.

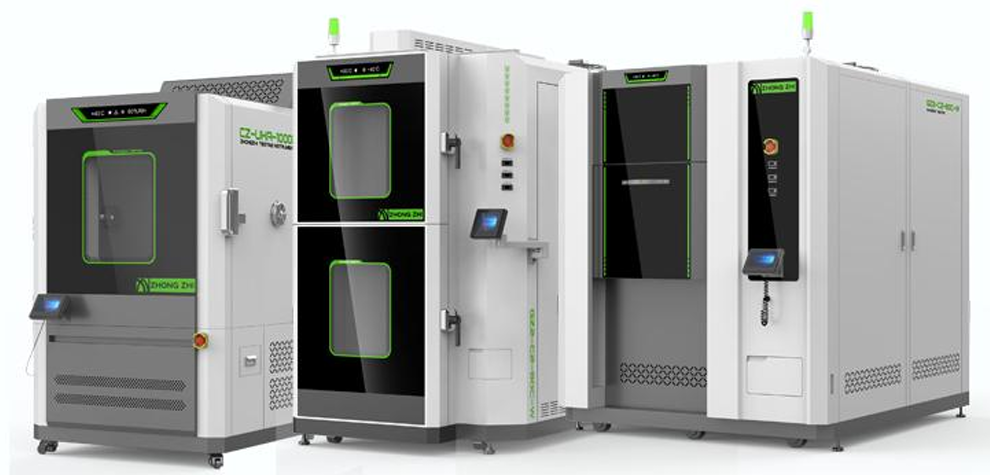

팜테크의 방폭 챔버는 배터리 폭발 위험으로부터 시험 환경을 안전하게 보호합니다. 방폭 구조, 자동소화장치, 유해가스 감지 및 배출 시스템을 갖춰 안전성을 극대화했습니다. 고온 다습 조건에서도 정확한 절연 저항 측정을 위해 습도 제어 및 관찰 창이 탑재되어 있습니다.
