Sine-on-Random 진동 시험

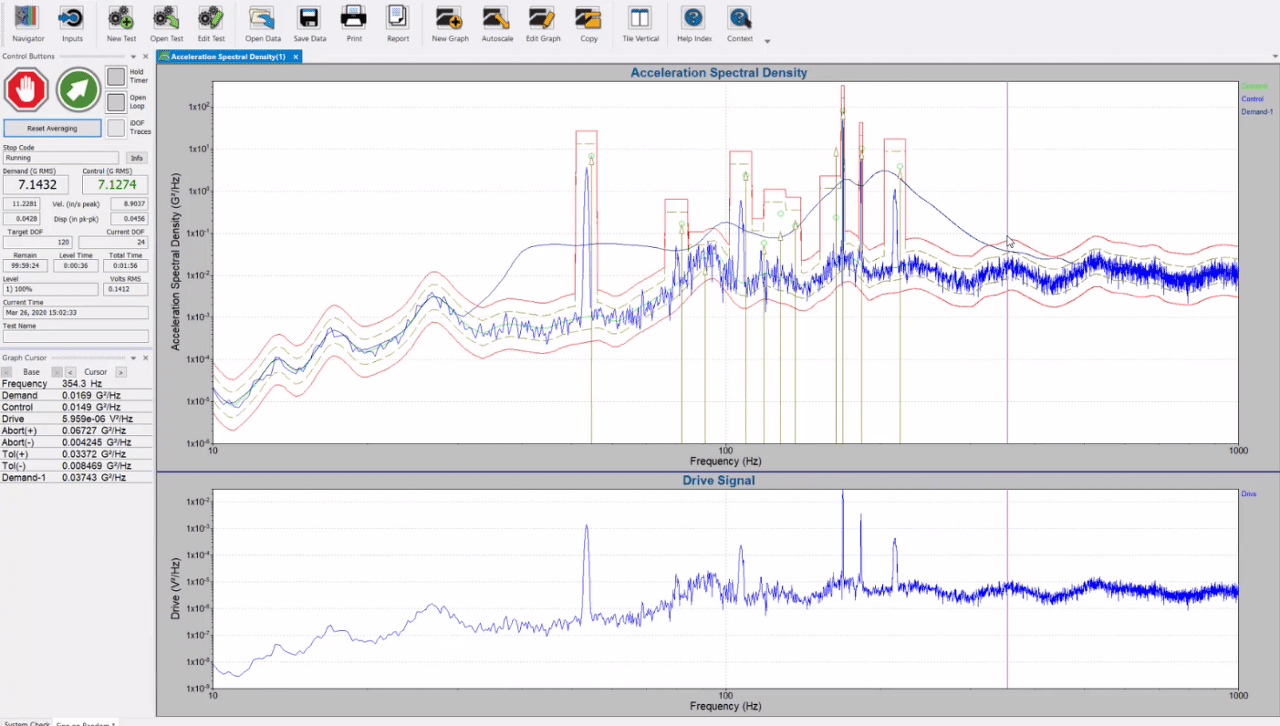

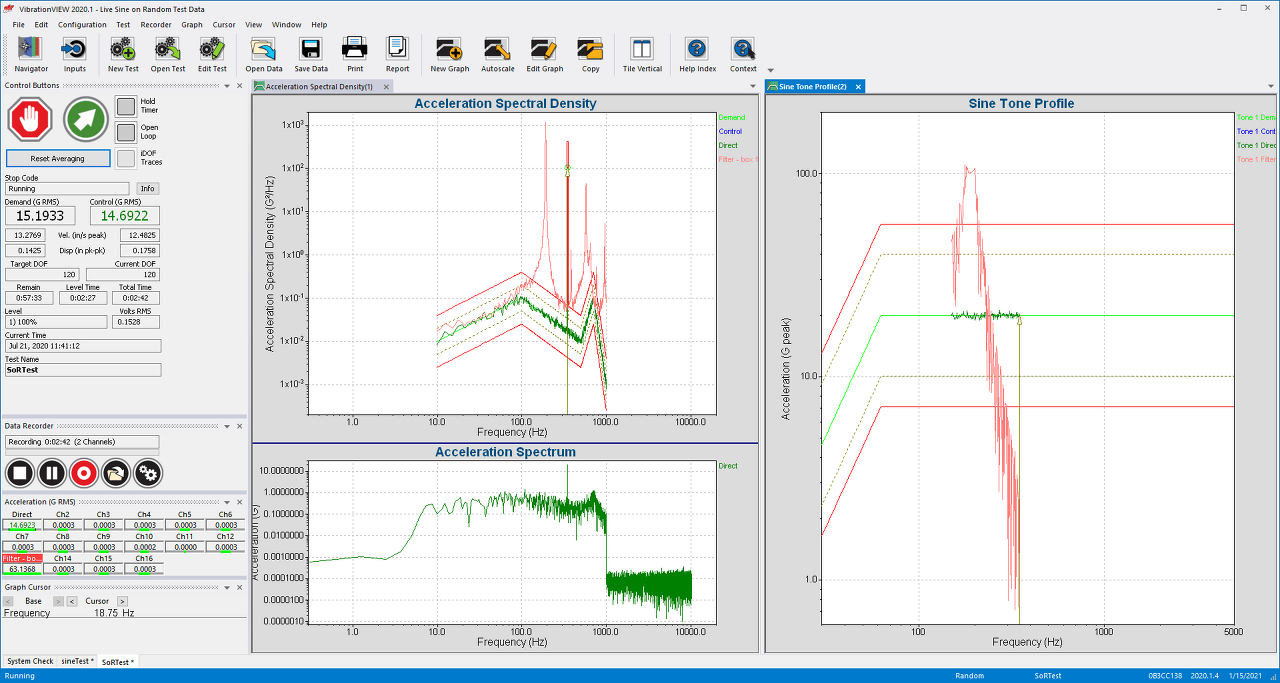

Sine-on-Random (SoR) 테스트는 무작위 진동 배경 위에 사인파 진동을 중첩시키는 혼합 모드 진동 테스트입니다. 제품이 실제 사용 중에 두 종류의 진동을 동시에 경험할 것으로 예상될 때 필수적인 시뮬레이션입니다. VibrationVIEW 소프트웨어는 사인 톤(Sine Tone)과 무작위 진동(Random Vibration) 모두에 대해 개별 제어 채널, 노치 프로필, 튜닝 파라미터 및 추적 필터(Tracking Filter)를 정의할 수 있도록 해줍니다. 특히 항공우주 응용 분야에서 고정익, 로터, 또는 로켓 추진 차량과 같이 기본적으로 무작위 에너지를 경험하면서 동시에 터빈 엔진이나 로터 블레이드와 같은 구성 요소로부터 다양한 주파수의 사인파 진동을 경험하는 경우 SoR 테스트가 매우 중요합니다.



SoR 테스트 프로필은 MIL-STD-810H 군사 표준 사양을 준수하여 생성하거나, 현장 데이터를 기록 및 분석하여 실제 서비스 환경을 반영하도록 만들 수 있습니다. Vibration Research의 STAG 소프트웨어는 이러한 목적을 위해 특별히 설계된 도구로, 주요 회전 톤이 지배적인 환경을 반영하는 SoR 테스트를 생성할 수 있습니다









SOR 진동 시험 제작 방법(STAG)

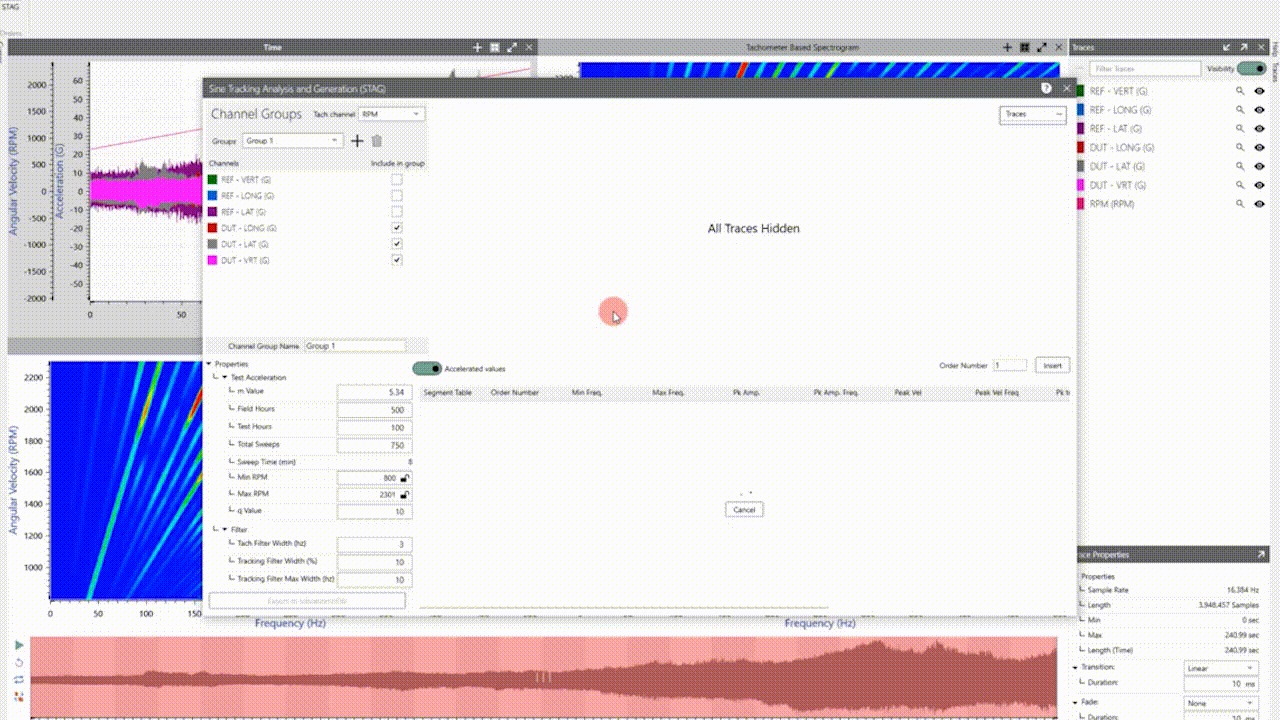

STAG (Sine Tracking Analysis and Generation)는 Vibration Research에서 개발한 고급 도구로, 기계적 장비의 실제 운영 환경을 시뮬레이션하는 데 사용되는, 복잡한 진동 테스트를 생성하고 분석하는 데 중점을 둡니다. 이 도구는 주로 실제 환경에서 발생하는 무작위 진동(Random Vibration) 배경 위에 뚜렷한 사인파(sinusoidal) 진동이 더해진 경우를 대상으로 하며, 실제 운영 데이터를 바탕으로 테스트 프로파일을 개발합니다.



STAG의 기능은 다음과 같은 특정 단계들을 포함합니다.



1. Order 추출 및 분석: STAG는 운영 중인 장비에서 수집된 진동 데이터에서 순서(order)를 추출하고 분석합니다. 이는 기계적인 요소가 회전할 때 발생하는 주파수를 식별하는 데 사용됩니다.

2. 사인톤 프로파일 생성: 추출된 사인파를 기반으로 하여 STAG는 사인톤 프로파일을 생성합니다. 이 프로파일은 실제 환경에서의 주요 진동 요소를 반영합니다.

3. 가속화된 사인프로파일: 생성된 사인톤 프로파일을 가속화하여, 실제 사용보다 짧은 시간 내에 테스트 할 수 있도록 합니다. 이는 장비의 수명을 예측하고 설계 검증을 가속화하는 데 중요합니다.

4. 피로 손상 스펙트럼(FDS): STAG는 FDS를 사용하여 남은 무작위 진동 내용을 분석합니다. FDS는 진동이 장비에 미칠 수 있는 잠재적 피로 손상을 평가하는 데 사용됩니다.

5. VibrationVIEW 통합: STAG는 VibrationVIEW 소프트웨어와 통합되어, 생성된 프로파일을 가져와서 진동 테스트를 설정하고 실행할 수 있습니다.







STAG는 특히 회전하는 구성 요소를 가진 장비의 진동 특성을 이해하고 시뮬레이션하는 데 유용합니다. 예를 들어, 자동차 엔진, 항공기 엔진, 풍력 터빈의 로터 등과 같은 시스템에 사용됩니다. 이 도구를 사용함으로써 엔지니어는 더 정확하고 실제적인 진동 테스트 프로파일을 신속하게 개발할 수 있으며, 이는 제품의 설계와 검증 과정을 향상시키고, 최종 제품의 신뢰성을 증가시킬 수 있습니다.
